ВИНАХІД
Патент Російської Федерації RU2260063

Екстрагенти ДЛЯ ВИЛУЧЕННЯ МЕТАЛІВ І СПОСІБ ЙОГО ОДЕРЖАННЯ

Ім'я винахідника: Семеній Валерій Якович (UA); Коряків Володимир Борисович (UA); Пінчук Олександр Михайлович (UA)
Ім'я патентовласника: Семеній Валерій Якович (UA)
Адреса для листування: 02218, г. Киев, ул. Райдужна, 69, кв.43, В.Я. Семеній
Дата початку дії патенту: 2003.10.15

Винаходи відносяться до галузі хімії фосфорорганічних сполук, а саме до екстрагентів для вилучення металів, і можуть бути використані в хімічній промисловості при виробництві екстрагентів, в гідрометалургії кольорових, рідкісних, рідкісноземельних металів, урану і при переробці ядерного палива.

Технічним результатом є створення екстрагента шляхом підбору компонентів, які мають у своїй сукупності синергетичне дію, що дозволяє досягти високий коефіцієнт поділу і високу ємність по витягується металу. Для цього екстрагент для вилучення металів містить ді- (2-етилгексил) фосфорну кислоту і додатково містить трис- (2-етилгексил) фосфат при співвідношенні зазначених компонентів (0.5-1.25): 1. Спосіб отримання екстрагента включає додаток до 2-етілгексанол хлорокиси фосфору при їх співвідношенні (4,5-5,1): 2,0, і при параметрах, визначених досягненням повноти проходження реакції, після чого реакційну суміш витримують до повного видалення утворився хлороводню, потім до отриманої суміші додають 1 моль води, витримують суміш до повноти гідролізу. Потім суміш промивають і відокремлюють водний шар від органічного залишку, що містить ді-2- (етилгексил) фосфорну кислоту і трис- (2-етилгексил) фосфат.

ОПИС ВИНАХОДИ

Винахід відноситься до галузі хімії фосфорорганічних сполук і гідрометалургії. Воно стосується способу отримання екстрагента - сінергетной суміші:

в мольному співвідношенні (0.5-1.25): 1.0 і способу використання її в гідрометалургії кольорових, рідкісних, рідкісноземельних, уранових металів і при переробці відпрацьованого ядерного палива.

Відомі фосфорорганічні екстрагентів: трибутилфосфат (ТБФ), (С ₄ Н ₉ O) ₃ РО і ди- (2-етилгексил) фосфорна кислота (Д2ЕГФК) (Д-2), які широко використовуються в гідрометалургії [1-3].

Найближчим аналогом винаходу за сукупністю суттєвих ознак, призначенням до екстрагенту і способу його отримання є [7] SU 480716 (МПК С 01 F 9/08, опубл. 03.11.1975), в якому описані екстрагент для вилучення металів, що містить ді- (2 -етілгексіл) фосфорну кислоту і спосіб отримання екстрагента для вилучення металів, що містить ді- (2-етилгексил) фосфорну кислоту, з додатком до спирту хлорокиси фосфору. Однак одержуваний за цим способом екстрагент не містить тріалкілфосфата, що позначається на відносно низькій ємності по витягується металу. Крім того, спосіб малотехнологічен.

Недоліком є ​​і необхідність попереднього отримання окремих складових ТБФ і Д-2 в окремих хімічних процесах, а й низький коефіцієнт розподілу і низька ємність по витягується елементу.

Недоліки прототипу усуваються пропонованим винаходом.

Технічним результатом винаходу є розробка одностадійного технологічного способу отримання сінергетного екстрагента і збільшення коефіцієнта поділу і ємності по витягується металу на 20-25%. Технічний результат досягається тим, що екстрагент для вилучення металів, що містить ді- (2-етилгексил) фосфорну кислоту, додатково містить трис- (2-етилгексил) фосфат при співвідношенні компонентів (0.5-1.25): 1 в молях, а й тим, що його використовують для екстракції кольорових, рідкісних і рідкісноземельних металів і урану. і способом отримання екстрагента для вилучення металів, що містить ді- (2-етилгексил) фосфорну кислоту, що включає додаток до спирту хлорокиси фосфору і відрізняється тим, що до 2-етілгексанол додають хлорокис фосфору при їх співвідношенні (4.5-5.1): 2.0, і при параметрах, визначених досягненням повноти проходження реакції, після чого реакційну суміш витримують до повного видалення утворився хлороводню, потім до отриманої суміші додають 1 моль води, витримують суміш до повноти гідролізу, потім суміш промивають і відокремлюють водний шар від органічного залишку, що містить ді- (2 -етілгексіл) фосфорну кислоту і трис- (2-етилгексил) фосфат, при цьому до 2-етілгексанол додають хлорокис фосфору при тиску 50-70 мм рт.ст., температурі (10 ± 5) ° С протягом 1-1,5 години; отриману реакційну суміш витримують при тиску 50-70 мм рт.ст., температурі (10 ± 5) ° С протягом 2-3 годин; реакційну суміш після витримки при температурі (10 ± 5) ° С витримують при температурі 45-55 ° С протягом 2-3 годин; промивку реакційної суміші здійснюють сольовим реагентом.

Після промивання реакційної суміші 10-20% розчином кухонної солі і відділення водного шару в органічному залишку отримують сінергетний екстрагент (Т-2: Д-2) в мольному співвідношенні (0.5-1.25): 1.0. Вихід (90-95)%. Готовий продукт, що містить 1-5% моно- (2-етилгексил) фосфорної кислоти, використовують в екстракційному процесі.

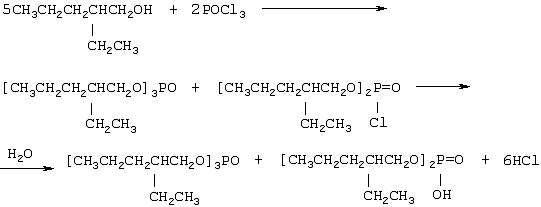

Отримання екстрагента проводять при взаємодії 2-етілгексанол з хлорокисью фосфору з рівняння:

Характерною особливістю синтезу сінергетного екстрагента є те, що, регулюючи співвідношення в молях 2-етілгексанол і хлорокиси фосфору, можна отримувати сінергетную суміш Т-2: Д-2 різного складу в молях (1: 1), (1: 2), (1 : 3). Це важливо в тому сенсі, що, наприклад, для екстракційного поділу З і Ni використовують суміш 10-30% розчину Д-2 і 5% розчину Т-2 в гасі (стор.166 [6]). При екстракції ванадію використовують суміш 6% розчину Д-2 і 3% розчину Т-2 в гасі, відокремлюючи його від урану, заліза, молібдену (стор. 291 [6]). Екстракційний поділ урану, торію, рідкісних земель, заліза, кальцію, алюмінію успішно здійснюється екстрагентом 0.1 М Д-2 і 0.1 М ТБФ в гасі (стр.299 [6]). Використання сінергетной суміші Т-2: Д-2 в співвідношенні 0.1 М в гасі дозволяє досягти аналогічних результатів.

При проведенні порівняльних дослідів по екстракції використовували Д-2, ТБФ (аналоги), сінергетную суміш Д-2 + ТБФ (стр.257 [6]) і сінергетную суміш Д-2 + Т-2 (предмет винаходу). Розчини екстрагентів готували на освітлювальному гасі «КО-30» (органічна фаза).

Для екстракції урану використовували розчини наступного складу: H 2 SO 4 0.1-300 г / л, HNO 3 0-30 г / л, Fe 3+ 0-10 г / л, 0.8-30 г / л (водна фаза). У процесі досліджень визначали вилучення урану і поділ уран / залізо (III). Екстракцію проводили в протівоточном режимі в 6-камерному змішувачі-відстійнику (обсяг камери змішувача 0.5 л, отстойной камери 2.5 л, продуктивність за сумою фаз у всіх випадках становила 10.5 л / год). У всіх випадках співвідношення фаз В: 0 = 4: 3. Ізотерми екстракції знімали методом перехресного струму. Швидкість розшаровування фаз визначали за швидкістю виділення водної фази після зупинки мішалки.

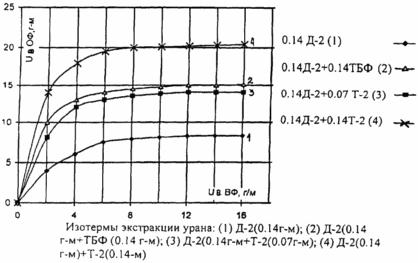

Ізотерми екстракції урану представлені на кресленні, концентрації урану і заліза (III) в насиченій органічної фазі, а й швидкості розшаровування представлені в таблиці 1.

Як випливає з даних креслення і табл.1, в подвійних сумішах з Д-2 трис- (2-етилгексил) фосфат суттєво покращує технологічні характеристики сінергетного екстрагента - ємність органічної фази по урану зростає на 20-30%, коефіцієнт поділу U / Fe і зростає на 20%, крім того, поліпшується розшарування, освіту "третьої" фази при екстракції не відзначено в жодній із зазначених систем.

Методика і результати експериментів по реекстракції урану і отримання U ₂ О _3.

Уран з насичених проб екстрагента реекстрагіровалі 10% (NH ₄₎₂ СО ₃ + 3% NH ₄ NO ₃ (O: В = 3: 1, Т = 35 ° С, = 1 година). Після реекстракції фази розділяли в ділильної воронці, кристали аммонійуранілтрікарбоната (Аутка) відокремлювали від маточного розчину і промивали реекстрагірующім розчином, який був попередньо насичений нітратом уранілу до рівноважної концентрації.

Ступінь реекстракції розраховували за залишковою концентрації урану в органічній фазі. Для всіх вивчених екстрагентів величини ступеня реекстракції знаходилися в інтервалі 99.2-99.6%.

Проби промитого Аутка прокаливали при Т = 700 ° С ( = 1 година), отриману окис-закис урану аналізували на вміст фосфору і заліза, так як саме ці елементи є основними лімітуючими домішками в U ₃ O ₈ - залізо в значних кількостях завжди присутня в промислових товарних розчинах, джерелом фосфору можуть бути і самі фосфорорганічні екстрагентів. Результати аналізів зразків окису-закису представлені в таблиці 2.

Таким чином, випробувані екстрагентів забезпечують отримання U ₃ O ₈ необхідного ступеня чистоти. Тріс-2-етілгексілфосфат за своїми технологічними якостями істотно перевершує ТБФ. Змішаний екстрагент Д-2 + Т-2 має ємність по урану на 20-30% більше, ніж Д-2 + ТБФ, а й підвищену селективність вилучення. Швидкість розшаровування не гірше, ніж в системі з Д-2 + ТБФ.

У всіх випадках, в результаті реекстракції виходить окис-закис урану потрібного ступеня чистоти за основними лімітуються домішкам.

Екстракційний поділ кобальту і нікелю з сірчанокислотних розчинів проводилося сінергетной сумішшю Д-2 + ТБФ = 10-30%: 5% прототип в гасі (стор.166 [6]). Вихідні сернокислотниє розчини мали рН - 5-6. Співвідношення Co / Ni в водної фазі 1: 1. Екстракція велася при температурі 60 ° С. Отримано 95.7% витяг кобальту при співвідношенні в органічній фазі Co / Ni = 17.4. Використання сінергетной суміші Т-2: Д-2 = 0.5-1.0 в молях (або 4% розчин Т-2 і 10% розчин Д-2) в гасі дозволило досягти поділу Co / Ni = 18.6 при добуванні кобальту в органічну фазу 96% .

Під час вилучення ванадію з шламів чавунно-ливарного виробництва і нафтової золи, урано-ванадієвих руд, титано-залізистих магнезитів отримують сірчанокислий розчини. В результаті нагрівання їх з пороші заліза ванадій переходить в 4-валентний стан.

Екстракцію ведуть в шести ступенях змішувача відстійника, застосовуючи розчин 6% Д-2 і 3% ТБФ в гасі (стр.291 [6]) (прототип). Реекстракції ведуть в 4-х ступенях сірчаною кислотою концентрації 140 г / л при температурі 38-50 ° С. Реекстракт містить 55-65 г / л V ₂ O _5. Ванадій переводять в форму гексаванадата натрію (червоного кеку), який прокаливанием переводять в 98% пентаоксид ванадію.

Використання в цьому процесі сінергетной суміші Т-2 - Д-2 дає аналогічні результати.

Приклад 1. Синтез сінергетного екстрагента Т-2-Д-2 (співвідношення 1: 1)

У 4-горло 0.5 л скляний реактор з мішалкою, термометром, крапельної воронкою, барбатером повітря, пропущеного через трубку з фосфорним ангідридом, і штуцером для підключення вакууму завантажують 150 г 2-етілгексанол. Реактор охолоджують до температури + 5 ° С і при перемішуванні і ПІДДУВ сухого повітря через барбатер під вакуумом 50-70 мм.рт.ст. протягом години додають 36.6 мл хлорокиси фосфору. Після закінчення додавання реакційну суміш витримують в тих же умовах 2 години, потім температуру маси підвищують до 45-55 ° С і витримують в цих умовах ще 2 години.

Після цього в реактор при температурі 45-55 ° С додають 10 мл води і витримують 1 годину. Реакційну суміш охолоджують до температури 20-25 ° С, додають 100 мл 10% водного розчину NaCl, перемішують і після відшаровування поділяють. Органічний залишок промивають 100 мл води і відокремлюють.

В органічному залишку 145 г сінергетной суміші трис- (2-гексілетіл) фосфату і ди- (2-етилгексил) фосфорної кислоти.

Вихід 95.7%.

Аналіз: Д-2 - 37.5%, моно-2ЕГФК - 2.8%, 2-етілгексанол - 5.2%, трис- (2-етилгексил) фосфат - 54.5%.

Співвідношення: (Т-2: Д-2) = (0.11: 0.1) г / моль.

Хім. зрушення по ЯМР: Т-2 ³¹ Р - 1.200 М.Д .; Д 2 - ³¹ Р - 0.7 М.Д .; моно-2ЕГФK ³¹ P - (-10.79 М.Д.)

Приклад 2. Синтез сінергетного екстрагента Т-2 ÷ Д-2 (співвідношення 0.5: 1).

Синтез проводили на установці, як описано в прикладі 1. Співвідношення реагентів в молях використовували 2-етілгексанол: хлорокис фосфору 4.66: 2. У реактор завантажують 150 г 2-етілгексанол, охолоджують його до температури + 5 ° С і при перемішуванні і ПІДДУВ сухого повітря через барбатер, під вакуумом 50-70 мм рт. ст. протягом 1 год додають 45 мл хлорокиси фосфору. Після закінчення додавання реакційну суміш витримують в тих же умовах 3 ч, потім температуру підвищують до 45-55 ° С і витримують ще 2 ч в цих умовах. Після цього в реактор при температурі 45-55 ° С поступово додають 10 мл води і витримують 1 год. Після охолодження до температури 20-25 ° С реакційну суміш промивають (2 × 50 мл) 10% розчином NCl, потім (2 × 50 мл ) 5% розчином бікарбонату амонію і водою. Після витримування органічного залишку в вакуумі при температурі 60-80 ° С протягом 1.5-2 ч отримують сінергетную суміш складу Т-2: Д-2 = 0.5: 1 в молях, вихід 162 г (91%).

Аналіз: Д-2 58.1%, Т-2 32%, «-етілгексанол - 3.2%, моно-2ЕГФК - 4.7%, 2-етілгексілхлорід - 1.9%.

Хімсдвігі ³¹ Р відповідають прикладу 1.

Приклад 3. Екстракція урану із застосуванням екстрагентів

Екстракція проводилася в 6-камерному екстракторі, як описано вище. Розчини готували на освітлювальному гасі марки «КО-30» (органічна фаза).

Уран екстрагували з промислового розчину наступного складу: U - 15/8 г / л, Fe ³⁺ - 1.45 г / л, H ₂ SO ₄ - 125 г / л, HNO ₃ - 12 г / л (водна фаза).

У процесі досліджень визначали вилучення урану і поділ уран / залізо III.

а) Екстрагент 0.14 М Д2ЕГФК (аналог)

Насичений екстрагент - 8.65 г / л U, 48 мг / л Fe ^3+, рафінат - 9.3 г / л U. Витяг U в ОФ - 41.1%, коефіцієнт поділу U / Fe = 19.8.

б) Екстрагент 0.14 М Д2ЕГФК + 0.14 М ТБФ (прототип)

Насичений екстрагент - 15.6 г / л U, 0.04 мг / л Fe ^3+, рафінат -4.11 г / л U. Витяг U в ОФ - 74%, коефіцієнт поділу U / Fe = 35800

в) Екстрагент 0.14 М Д2ЕГФК + 0.14 М Т2ЕГФ (предмет винаходу).

Насичений екстрагент - 20.6 г / л U, 0.02 мг / л Fe ^3+, рафінат - 0.34 г / л U. Витяг U в ОФ - 97.8%, коефіцієнт поділу U / Fe = 94600.

Приклад 4. Екстракційний поділ кобальту і нікелю з сірчанокислих розчинів проводилося сінергетной сумішшю Д-2: ТБФ = (10-30)%: 4% в гасі (прототип) в порівнянні з сінергетной сумішшю Д-2: Т-2 (предмет винаходу).

Вихідні сірчанокислий розчини мали рН 5-6. Співвідношення Co / Ni в водної фазі 1: 1. Екстракція проводилася при температурі 60 ° С. Отримано 95.7%, витяг кобальту при співвідношенні в ОФ Co / Ni = 17.4.

Використання сінергетной суміші Д-2: Т-2 = (0.5: 1) в молях (або 10% розчин Д-2 і 4% розчин Т-2) в гасі дозволило досягти поділу Co / Ni = 20.6 в ОФ, при добуванні кобальту 96% в ОФ.

Таким чином, пропоноване винахід має ряд переваг. По-перше, екстрагент забезпечує високу витяг металу в ОФ і більш високий коефіцієнт розділення металів, що представляє економічну вигідність.

Крім того, спосіб отримання екстрагента є одностадійним, що спрощує його технологію виробництва і дає істотний економічний ефект.

ВИКОРИСТОВУВАНА ЛІТЕРАТУРА

1. Burger LL, Wagner RM Chem. Engng. Data Series, 3, 2, 310 (1958).

2. А.с. СРСР 202101, 14.09.1967.

3. «Сучасна радіохімія», Вдовенко В.М. М .: Атомиздат, 1969, с.106.

4. Coleman CF, Blake CA, Brown KB, Talanta. 9, 3, 297 (1962).

5. «Сучасна радіохімія», Вдовенко В.М. М .: Атомиздат, 1969, с.116].

6. Г.М.Рітчі, А.В.Ешбрук, «Екстракція» М .: Металургія, 1983, с.166, 257, 291, 299.

7. Близнюк Н.К., Протасова Л.Д., Клопкова Р.С., SU 480716 (МПК С01 F 9/08, опубл. 03.11.1975).

ФОРМУЛА ВИНАХОДУ

1. Екстрагент для вилучення металів, що містить ді- (2-етилгексил) фосфорну кислоту, що відрізняється тим, що додатково містить трис- (2-етилгексил) фосфат при співвідношенні компонентів (0.5-1.25): 1.0 в молях.

2. Екстрагент по п.1, що відрізняється тим, що його використовують для екстракції кольорових, рідкісних, рідкісноземельних металів і урану.

3. Спосіб отримання екстрагента для вилучення металів, що містить ді- (2-етилгексил) фосфорну кислоту, що включає додаток до спирту хлорокиси фосфору, який відрізняється тим, що до 2-етілгексанол додають хлорокис фосфору при їх співвідношенні (4.5-5.1): 2.0 і при параметрах, визначених досягненням повноти проходження реакції, після чого реакційну суміш витримують до повного видалення утворився хлороводню, потім до отриманої суміші додають 1 моль води, витримують суміш до повноти гідролізу, потім суміш промивають і відокремлюють водний шар від органічного залишку, що містить ді- (2 -етілгексіл) фосфорну кислоту і трис- (2-етилгексил) фосфат.

4. Спосіб за п.3, що відрізняється тим, що до 2-етілгексанол додають хлорокис фосфору при тиску 50-70 мм рт.ст., температурі (10 ± 5) ° С протягом 1-1,5 год.

5. Спосіб за п.4, що відрізняється тим, що отриману реакційну суміш витримують при тиску 50-70 мм рт.ст. і температурі (10 ± 5) ° С протягом 2-3 год.

6. Спосіб за п.5, що відрізняється тим, що реакційну суміш після витримки при температурі (10 ± 5) ° С витримують при температурі (45-55) ° С протягом 2-3 год.

7. Спосіб за п п.п.3-6, що відрізняється тим, що промивання реакційної суміші здійснюють сольовим реагентом.
