ВИНАХІД
Патент Російської Федерації RU2154333

КОМПЕНСАТОР реактивної потужності

Ім'я винахідника: Климаш В.С .; Симоненко І.Г.
Ім'я патентовласника: Климаш Володимир Степанович; Симоненко Ірина Геннадіївна; Комсомольський-на-Амурі державний технічний університет
Адреса для листування: 681013, м.Комсомольськ-на-Амурі, пр. Леніна 27, технічний університет
Дата початку дії патенту: 1997.01.24

Винахід призначений для швидкодіючої компенсації реактивної потужності мережі та стабілізації напруги навантаження при роботі в умовах м'яких мереж і резкопеременной промислової навантаження. Компенсатор містить датчик реактивної потужності мережі, датчик відхилення напруги навантаження, трансформатор, два інвертора із загальним для них фільтром і реверсивний випрямляч. Інвертори управляються системою управління, що забезпечує регулювання їх фаз відповідно на кути + і - + щодо напруги мережі. регулювання виробляється в функції реактивної потужності мережі, а регулювання в функції відхилення напруги навантаження. Технічний результат - поліпшення масогабаритних показників і підвищення швидкодії.

ОПИС ВИНАХОДИ

Винахід відноситься до енергетичної електроніці, зокрема до пристроїв підвищення якості та ефективності використання електроенергії, і може бути використано в системах електропостачання промислових підприємств.

Відомий Компенсатор реактивної потужності (Патент РФ N 1793514 від 15.11.93, кл. H 02 J 3/18), який взятий за прототип. Він містить два трифазних трансформатора з послідовно з'єднаними первинними обмотками, включеними в ланцюг навантаження, і два трифазних інвертора, об'єднані входи яких через трифазний випрямляч підключені до мережі, навантаженні або додаткової мережі. Виходи першого і другого інверторів відповідно підключені до первинних обмоток відповідно першого і другого трифазних трансформаторів. Управління фазою вихідної напруги одного з інверторів проводиться в функції відхилень вхідної реактивної потужності від нульового рівня, а управління фазою іншого інвертора - в функції відхилення вихідної напруги від заданого, наприклад номінального, рівня.

До недоліків пристрою слід віднести велику вагу і габарити трансформаторного обладнання і порівняно невисока швидкодія. Вони викликані тим, що в пристрої два трансформатора і підсумовування двох додаткових напружень, сформованих інверторами, проводиться після трансформації.

Завданням винаходу є поліпшення масогабаритних показників і підвищення швидкодії.

В результаті рішення поставленої задачі зменшений діапазон регулювання фази у вторинному ланцюзі трансформатора і, отже, подмагничивающим дію інверторів на муздрамтеатр. Це дозволило підвищити швидкість зміни фази і швидкодію пристрою, а й замість двох трифазних трансформаторів застосувати один.

Рішення поставленого завдання досягається тим, що одні висновки вторинної обмотки трифазного трансформатора підключені до виходу другого трифазного інвертора, а інші висновки його первинної обмотки підключені до мережі, причому трифазний випрямляч виконаний з двостороннім обміном енергії і між його виходом і об'єднаними входами інверторів включений індуктивно - ємнісний фільтр, а й введена загальна для інверторів система управління, що синхронізує вхід якої через блок регулювання фази синхроимпульсов підключений до мережі, а перший і другий її виходи відповідно підключені до першого і другого трифазним інверторів, забезпечуючи регулювання фази вихідної напруги першого трифазного інвертора на кут + , А другого на кут - + при зміні щодо і зміні щодо напруги мережі в діапазоні від 0 до радий, при цьому керуючий вхід системи управління инверторами підключений до виходу датчика реактивної потужності мережі, а керуючий вхід блоку регулювання фази синхроімпульсів підключений до виходу датчика, відхилення напруги навантаження.

На фіг.1 наведена блок-схема пристрою, на фіг.2 - схеми заміщення, а на фіг. 3 - тимчасові діаграми, що пояснюють принцип дії компенсатора реактивної потужності.

Пристрій (фіг. 1) містить трифазну мережу 1 та трифазному навантаженні 2. трифазний трансформатор 3, два трифазних інвертора 4 і 5 із загальною для них системою управління 6 і блоком 7 регулювання фази синхроімпульсів, трифазний випрямляч 8 з двостороннім обміном енергії, індуктивно-ємнісний фільтр 9, датчик реактивної потужності мережі 10 і датчик відхилення напруги навантаження 11.

ЕЛЕМЕНТИ СХЕМИ з'єднати наступним чином

Первинна обмотка трифазного трансформатора 3 включена між мережею 1 і навантаженням 2, а його вторинна обмотка між виходами першого 4 і другого 5 трифазних інверторів, об'єднані входи яких через фільтр 9 і трифазний випрямляч 8 підключені до навантаження (або іншому трифазного джерела напруги). Синхронізуючий вхід системи управління 6 інверторами 4 і 5 через блок 7 регулювання фази синхроімпульсів підключений до мережі, а її керуючий вхід - до виходу датчика 10 реактивної потужності мережі 1, в той час як керуючий вхід блоку 7 регулювання фази синхроімпульсів підключений до датчика 11 відхилення напруги навантаження 2.

Система управління 6 виконує функцію зсуву по фазі керуючих імпульсів на першому і другому її виходах відповідно на кути і - щодо початкової фази , Регульованою щодо напруги мережі за допомогою блоку 7.

Компенсатор реактивної потужності працює наступним чином.

Перший і другий трифазні інвертори 4 і 5 перетворюють випрямлена напруга в два змінних напруги. Вектора перших гармонік цих напруг зрушені щодо напруги мережі на загальну початкову фазу , Щодо якої один з цих векторів регулюється по фазі на кут , А інший на кут -



Внаслідок того, що інвертори 4 і 5 підключені до вторинних обмоток трансформатора 3 з обох сторін, до неї додається різниця вихідних напруг інверторів



або сума комплексно-сполучених векторів з фазою , Зображених на комплексній площині, поверненою щодо напруги мережі на кут



де до _т - коефіцієнт трансформації.

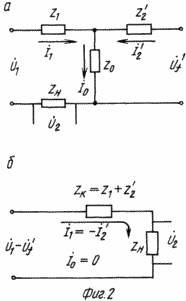

Подальші приведення всіх параметрів вторинного кола до первинної (по аналогії з загальмованою машиною подвійного живлення з навантаженням в ланцюзі статора [4]), дозволяють скласти схему заміщення компенсатора реактивної потужності (фіг. 2, а) і, в нехтуванні струмом намагнічування її спрощений варіант (фіг. 2, б), за яким з достатньою точністю визначають напругу на навантаженні 2

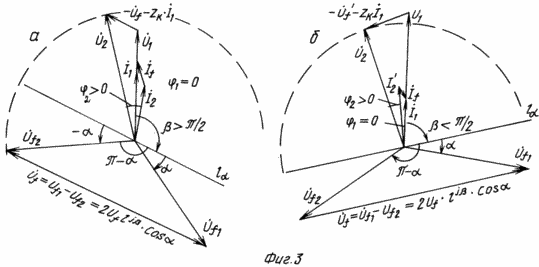

З останнього виразу і векторних діаграм (фіг. 3) видно, що амплітуду і фазу вектора можна регулювати, змін і . Зокрема, регулювання тільки амплітуди вгору і вниз відносно виробляється зміною від 0 до радий і при , Що дорівнює 0 або радий, а регулювання фази і зміною , Але при значенні , Приблизно рівному / 2 рад, при цьому випереджає регулювання щодо виробляється зміною від 0 до / 2 рад, а відстає від / 2 до радий. В заявляється пристрої зміна виробляється в функції відхилення від нуля реактивної потужності мережі 1, а зміна в функції відхилення від заданого рівня напруги навантаження 2.

При активно-індуктивному навантаженні і споживанні (генерації) компенсатором реактивної потужності сигнал з виходу датчика 10 реактивної потужності мережі 1 надходить на керуючий вхід системи управління 6 інверторами 4 і 5 і зменшуючи (збільшуючи) кут управління щодо початкової фази , Здійснює збільшення (зменшення) діючого значення додаткового напруги і відповідно збільшення (зменшення) фази вектора вихідної напруги , Випереджаючого вектор напруги мережі . При цьому датчик 11 відхилення напруги навантаження і подає сигнал на керуючий вхід блоку 7 регулювання фази синхроімпульсів, який, змінюючи щодо напруги мережі кут , Здійснює регулювання фази додаткового напруги і діючого значення вихідної напруги . В результаті такого амплітудно-фазового впливу на вихідну напругу першого і другого трифазних інверторів 4 і 5 вектор додаткового напруги так формує свій модуль і аргумент, що вектор напруги навантаження 2 є радіусом заданої окружності.

При активно-ємнісний навантаження компенсатор працює аналогічно, але при цьому формування вихідної напруги пристрою здійснюється в області відставання щодо напруги мережі.

В процесі стабілізації вихідної напруги при зниженому (підвищеному) значенні напруги мережі щодо заданого, наприклад, номінального значення, випрямляч 8 з двостороннім обміном енергії працює в випрямному (інверторному) режимі, забезпечуючи трансформатора 3 і всьому пристрою роботу в режимі вольтодобавки (вольтовичета) зі споживанням додаткової енергії з мережі (з рекуперацією енергії в мережу).

На час процесу переходу трифазного випрямляча 8 з випрямного режиму в інверторний режим і навпаки енергія, яка надходить в ланка постійної напруги (або струму), накопичується в фільтрі 9 і далі в режимі вольтодобавки розряджається через інвертори 4 і 5 і трансформатор і на навантаження 2, а в режимі вольтовичета через випрямляч 8 повертається в мережу.

Використання компенсатора дозволяє здійснювати повну компенсацію реактивної потужності в різних системах змінного струму із забезпеченням заданої стабільності діючого значення вихідної напруги незалежно від жорсткості зовнішньої характеристики мережі, а й від величини і характеру, навантаження.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Патент ФРН N 2531518, кл. H 02 J 3/18, 1974 - аналог.

2. Заявка Японії N 62-184512, кл. H 02 J 3/12. 1987 - аналог.

3. Патент Російської Федерації N 1793514, кл. H 02 J 3/18. 1993 - прототип.

4. Климаш BC Вольтододаткові трансформатор з тиристорним керуванням як машина подвійного живлення. У межвуз. зб. праць "Теорія і розрахунок ел. обладнання", Хабаровськ. ХПІ, 1987, с. п.114-118.

ФОРМУЛА ВИНАХОДУ

Компенсатор реактивної потужності, що містить трифазний трансформатор з первинною і вторинними обмотками, трифазний випрямляч, вхід якого підключений до навантаження або іншому трифазного джерела напруги, і два трифазних інвертора з об'єднаними входами, а й датчик реактивної потужності мережі і датчик відхилення напруги навантаження, при цьому одні висновки первинної обмотки трифазного трансформатора підключені до навантаження, а інші висновки її вторинної обмотки підключені до виходу першого трифазного інвертора, що відрізняється тим, що одні висновки вторинної обмотки трифазного трансформатора підключені до виходу другого трифазного інвертора, а інші висновки його первинної обмотки підключені до мережі, причому трифазний випрямляч виконаний з двостороннім обміном енергією і між його виходом і об'єднаними входами трифазних інверторів включений індуктивно-ємнісний фільтр, а й введена загальна для трифазних інверторів система управління, що синхронізує вхід якої через блок регулювання фази синхроімпульсів підключений до мережі, перший і другий її виходи відповідно підключені до першого і другого трифазним інверторів, забезпечуючи регулювання фази вихідної напруги першого трифазного інвертора на кут + , А другого на кут - + при зміні і в діапазоні від 0 до радий., де - Фаза керуючих імпульсів відносно синхроімпульсів і - Фаза синхроімпульсів щодо напруги мережі, при цьому керуючий вхід системи управління трифазними інверторами підключений до виходу датчика реактивної потужності мережі, а керуючий вхід блоку регулювання фази синхроімпульсів підключений до виходу датчика відхилення напруги навантаження.
