ВИНАХІД
Патент Російської Федерації RU2125183

ЕЛЕКТРОМАГНІТНИЙ ДЖЕРЕЛО ЕНЕРГІЇ

Ім'я винахідника: Юрик Олексій Дмитрович; Юрик Неллі Михайлівна
Ім'я патентовласника: Юрик Олексій Дмитрович; Юрик Неллі Михайлівна
Адреса для листування: 350072 Краснодар, вул.Московська 90-69, Юрик Олексію Дмитровичу
Дата початку дії патенту: 1996.12.14

Винахід відноситься до галузі енергетики і дозволяє спростити конструкцію автономних джерел електроенергії. Електромагнітний джерело енергії містить раму, на якій встановлено спарені синхронний двигун і синхронний генератор, пов'язані між собою одним валом обертання, який з'єднаний із зовнішнім приводним пристроєм і збудником. Кожен синхронний двигун і генератор містить статор з багатофазними обмотками, з'єднаними послідовно зі споживачем електроенергії, ротор, в якому розміщені електромагніти з обмотками збудження

ОПИС ВИНАХОДИ

Винахід відноситься до галузі енергетики, а саме до джерел енергії і може бути використане в різних галузях народного господарства, в авіабудуванні, транспорті, суднобудуванні.

Близьким до заявляється винаходу за істотними ознаками є: синхронна машина, що складається з нерухомої частини - статора, в пазах якого міститься трифазна обмотка, і обертається - ротора з електромагнітами, до обмотці яких підводиться постійний струм, за допомогою контактних кілець і накладених на них щіток . Ротор її виконується або явнополюсним (з виступаючими полюсами) або неявнополюсними (циліндричний ротор).

А та відома машина постійного струму, що складається з ярма статора, всередині якого розміщені електромагнітні полюса з обмотками збудження, живиться постійним струмом. Усередині ярма статора з зазором розміщений на валу обертання якір з обмоткою, з'єднаний з колектором. П.С.Сергеев. Електричні машини "Госенергоіздат", 1962, М. Недоліком відомих пристроїв - низький ККД.

Найбільш близьким до заявляється винаходу за істотними ознаками є (див. Авторське свідоцтво N 2055235 кл. F 03 G 3/00 від 27.02.96) гравітаційний джерело енергії, що містить раму, на якій розміщений ротор, виконаний у вигляді, не менше двох, куль -індукторов, пов'язаних між собою однією віссю обертання, при цьому вісь обертання з'єднана із зовнішнім приводним пристроєм; кожен шар-індуктор містить всередині встановлену з зазором раму планетарного пристрою, в центральній частині якої розміщена додаткова кульова робоча камера, в якій з зазором встановлено куля-ексцентрик, причому по колу рами планетарного пристрою не менше двох рухомих радіальних лопаток, що утворюють зовнішні робочі порожнини попарно пов'язані між кулями-індукторами каналами МГД-генератора.

Відоме технічне рішення включає наступні ознаки, подібні з прототипом: рама на якій розміщений ротор, виконаний у вигляді не менше двох куль-індукторів, пов'язаних між собою однією віссю обертання, при цьому вісь обертання пов'язана з зовнішнім приводним пристроєм.

Відоме пристрій принципово відрізняється від заявленого і має ряд недоліків: потрібна висока точність виготовлення, так як цей пристрій відноситься до гідромашин великої потужності, що вимагають спеціальних електроізоляційних матеріалів.

Технічне завдання, яке вирішує заявляється винахід включає створення спареного електромагнітного джерела енергії: синхронний двигун і синхронний генератор, з використанням струмів споживача підключеного через багатофазні обмотки синхронного двигуна до багатофазним обмоткам синхронного генератора, які взаємодіючи з магнітним полем синхронного двигуна створюють електромагнітну силу, яка на валу обертання синхронного двигуна створює додатковий крутний момент.

і в суміщеному двигуні-генераторі постійного струму при взаємодії струмів споживача в кільцевої обмотці кільцевого якоря з магнітним полем полюсних електромагнітів статорної внутрішнього ярма, виникає електромагнітна сила, яка створює додатковий крутний момент на валу обертання кільцевого якоря. Технічне завдання вирішується тим, що між синхронним двигуном і синхронним генератором через їх багатофазні обмотки здійснюється позитивний зв'язок по току.

Технічне завдання вирішується тим, що електромагнітний джерело енергії забезпечений: електромагнітної системою управління, рамою, на якій встановлені спарені (не менше двох) синхронний двигун і синхронний генератор (або спарені машини постійного струму) пов'язані між собою одним валом обертання, з можливістю обертання навколо його відносно один до одного в межах одного обороту і сполученим з зовнішнім приводним пристроєм, що містить джерело постійного струму, в кожному з яких всередині корпусу розміщений статор, в пазах якого поміщена багатофазна обмотка, при цьому кожна фазная обмотка багатофазної обмотки синхронного генератора, через кожну фазну обмотку багатофазної обмотки синхронного двигуна, послідовно з'єднані проводами з споживачем електроенергії. Усередині кожного статора, з зазором та можливістю переміщення навколо власної осі обертання встановлений на валу обертання ротор, що містить електромагніти з обмотками збудження, при цьому на валу обертання, встановленому на радіальні підшипники всередині статора, розміщені колектора, з'єднані проводами з обмотками збудження і збудником.

Поставлена задача вирішується тим, що на раму встановлений поєднаний двигун-генератор постійного струму, що містить обмотки зовнішнє ярмо, по колу в радіальній площині на внутрішній поверхні якого розміщені, не менше двох, полюсні електромагніти, з полюсними обмотками збудження, які з'єднані проводами з збудником; всередині статорного зовнішнього якоря, з зазором та можливістю переміщення навколо власної осі обертання, встановлений на валу обертання, кільцевої якір, що містить циліндричну раму, укріплену на валу обертання, який встановлений на радіально-наполегливі підшипники всередині статорного зовнішнього ярма.

На циліндричної рамі розміщені: зовнішній кільцевої магнітопровід і внутрішній кільцевої магнітопровід, жорстко пов'язані між собою і розділені між собою електромагнітним екраном, причому зовнішній кільцевої магнітопровід спільно з внутрішнім кільцевим магнітопроводом, по зовнішній поверхні вміщеній в пазах, оповиті кільцевої обмоткою, яка через колектор, встановлений на валу обертання кільцевого якоря, з'єднана проводами з споживачем електроенергії, при цьому всередині кільцевого якоря, з зазором та можливістю обертання навколо власної осі обертання в межах одного обороту, розміщено обмотки внутрішнє ярмо, по колу в радіальній площині на зовнішній поверхні якого розміщені, не менше двох, полюсні електромагніти з полюсними обмотками збудження, з'єднаними проводами з збудником; на корпусі і обмотки зовнішньому ярмі встановлені знімні кришки. Порівняння винаходу з аналогом показує, що воно відповідає критерію "новизна". Зіставляється аналіз з іншими технічними рішеннями в даній із суміжних областях науки і техніки не дозволили виявити ознаки відрізняють заявляється рішення, що дозволить зробити висновок відповідно його критерієм "істотні відмінності".

На фіг. 1 показаний електромагнітний джерело енергії, його внутрішня частина - вид збоку.

Фіг. 2 показано перетин А-А фіг. 1 електромагнітного джерела енергії горизонтальною площиною вздовж осі обертання, вид зверху;

На фіг. 3 показано перетин Б-Б фіг. 2 електромагнітного джерела енергії вертикальною площиною перпендикулярно осі обертання - вид збоку уздовж осі обертання на синхронний двигун;	Фіг. 4 показано перетин В-В фіг. 2 електромагнітного джерела енергії вертикальною площиною, перпендикулярній осі обертання - вид збоку уздовж осі обертання на суміщений двигун-генератор постійного струму.

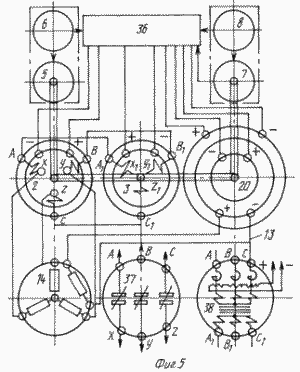

На фіг. 5 показана блок-схема електромагнітної системи управління пристроями електромагнітного джерела енергії від джерела електроенергії.

Електромагнітний джерело енергії фіг. 1 - 5 містить раму 1, на якій встановлені спарені, не менше двох, синхронний двигун 2 і синхронний генератор 3, пов'язані між собою одним валом обертання 4, з можливістю обертання навколо його відносно один до одного в межах одного обороту. Так як машини постійного струму взаємозамінні, тобто можуть працювати як генераторами, так і двигунами, то замість синхронних машин (синхронного двигуна і синхронного генератора) можна застосовувати спарені машини постійного струму. Вал обертання 4 з'єднаний із зовнішнім приводним пристроєм 5, що містить джерело електроенергії 6 і збудником 7, що містить джерело постійного струму 8. У кожному синхронному двигуні 2 і синхронному генераторі 3 всередині корпусу 9 розміщений статор 10, в пазах 11, статора 10, поміщена багатофазна обмотка 12, при цьому кожна фазная обмотка багатофазної обмотки 12 синхронного генератора 3 через кожну фазну обмотку багатофазної обмотки 12 синхронного двигуна 2 послідовно з'єднані за допомогою проводів 13 зі споживачем електроенергії 14. Усередині кожного статора 10, з зазором та можливістю переміщення навколо власної осі обертання, встановлений на валу обертання 4, ротор 15, який містить електромагніти 16, з обмотками збудження 17, при цьому на валу обертання 4, встановленому на радіальні підшипники 18 всередині статора 10, розміщені колектора 19, з'єднані проводами 13 з обмотками збудження 17 і збудником 7. і на рамі 1, встановлений поєднаний двигун-генератор постійного струму 20, що містить обмотки зовнішнє ярмо 21, по колу в радіальній площині на внутрішній поверхні якого розміщені, не менше двох, полюсні електромагніти 22, з полюсними обмотками збудження 23, які з'єднані проводами 13 з збудником 7. усередині статорної зовнішнього ярма 21, з зазором та можливістю переміщення навколо власної осі обертання, встановлений на валу обертання 4 кільцевої якір 24, що містить циліндричну раму 25, укріплену на валу обертання 4, який встановлений на радіально-наполегливі підшипники 26 всередині статорного зовнішнього ярма 21. на циліндричної рамі 25 розміщені: зовнішній кільцевої магнітопровід 27 і внутрішній кільцевої магнітопровід 28, жорстко пов'язані між собою і розділені між собою електромагнітним екраном 29. зовнішній кільцевої магнітопровід 27 спільно з внутрішнім кільцевим магнітопроводом 28 по зовнішній поверхні вміщеній в пазах 11, оповиті кільцевої обмоткою 30 . Кільцева обмотка 30, через колектор 31, встановлений на валу обертання 4, кільцевого якоря 24, з'єднана проводом 13 зі споживачем електроенергії 14. Усередині кільцевого якоря 24, з зазором та можливістю обертання навколо власної осі обертання в межах одного обороту, розміщено обмотки внутрішнє ярмо 32, по колу в радіальній площині на зовнішній поверхні якого розміщені, не менше двох, полюсні електромагніти 33, з полюсними обмотками збудження 34 з'єднаними проводами 13 з збудником 7. Для доступу всередину до пристроїв електромагнітного джерела енергії на корпусі 9, обмотки зовнішньому ярмі 21 встановлені знімні кришки 35, а для управління його електромагнітна система управління 36.

Електромагнітна система управління 36, її зв'язок з джерелом енергії 6, джерелом енергії постійного струму 8, а і схема підключення синхронного двигуна 2, синхронного генератора 3, поєднаного двигуна-генератора 20, зовнішнього приводного пристрою 5, збудника 7 і споживача електроенергії 14 показана у вигляді блок-схеми на фіг. 5.

Конденсаторне пристрій 37 показано на блок-схемі фіг. 5 його паралельне підключення ввімкнений, де показана маркування його підключення до багатофазним обмоткам синхронного двигуна. Можливе підключення конденсаторного пристрою послідовно із багатофазними обмотками синхронного двигуна. Електромагнітний джерело енергії містить конденсаторне пристрій 37 з можливістю як паралельного так і послідовного приєднання його проводами 13 до багатофазним обмоткам 12 синхронного двигуна 2, що забезпечує підвищення cosФ.

У ланцюгах багатофазних обмотках 12, між синхронним генератором 3 і синхронним двигуном 2 встановлені фазосдвигающие інверторні пристрої 38.

Електромагнітний джерело енергії (фіг. 1 - 5) працює в такий спосіб. За допомогою зовнішнього приводного пристрою 5, через електромагнітну систему управління 36, живиться від джерела електроенергії 6, синхронний двигун 2, синхронний генератор 3, поєднаний двигун-генератор постійного струму 20, а і збудник 7, встановлені на одному валу обертання 4, наводяться в постійне обертальний рух. Одночасно від джерела постійного струму 8 і збудника 7 живляться по проводах 13 через колектор 19 обмотки збудження 17 синхронного двигуна 2 і синхронного генератора 3, полюсні обмотки збудження 23 і полюсні обмотки збудження 34. При протіканні постійного струму в обмотках збудження 17, 23, 34 створюється в електромагнітах 16, полюсних електромагнітах 22 і 33 магнітне поле, яке при обертанні ротора 15 синхронного генератора 3 і кільцевого якоря 24 суміщеного даігателя-генератора постійного струму 20, в багатофазних обмотках 12 синхронного генератора 3, в кільцевої обмотці 30, поєднаного двигуна-генератора постійного струму 20 наводить (ЕРС) електрорушійну силу, під дією якої в замкнутому ланцюзі обмоток тече індукційний струм. Індукційний струм протікає в замкнутому ланцюзі багатофазної обмотки 12 синхронного генератора 3, через багатофазну обмотку 12 синхронного двигуна, по проводах 13 і через споживач електроенергії 14, при цьому при протіканні струму в багатофазної обмотки 12 синхронного двигуна 2, який взаємодіючи з магнітним полем електромагнітів 16 викликає електромагнітну силу приводиться в обертальний рух ротор 15, крутний момент під дією електромагнітної сили підсумовується з моментом зовнішнього приводного пристрою. Індукційний струм, що протікає в замкнутому ланцюзі кільцевої обмотки 30, по проводах 13 через колектор 31 і споживач електроенергії 14 взаємодіє з магнітним полем полюсних електромагнітів 33 викликає електромагнітну силу приводиться в обертальний рух кільцевої якір 24, при цьому крутний момент під дією електромагнітної сили підсумовується з моментом зовнішнього приводного пристрою, що сприяє збільшенню енергії. Практично енергія витрачається на втрати, на тертя і теплові втрати в електричних ланцюгах джерела енергії.

ФОРМУЛА ВИНАХОДУ

1. Електромагнітний джерело енергії, що містить раму, на якій розміщений ротор, виконаний у вигляді не менше двох куль-індукторів, пов'язаних між собою однією віссю обертання, при цьому вісь обертання з'єднана із зовнішнім приводним пристроєм, кожен шар-індуктор містить всередині встановлену з зазором раму планетарного пристрою, в центральній частині якої розміщена додаткова кульова робоча камера, в якій з зазором встановлено куля-ексцентрик, причому по колу рами планетарного пристрої встановлено не менше двох рухомих радіальних лопаток, що утворюють зовнішні робочі порожнини, попарно пов'язані між кулями-індукторами каналами МГД-генератора , що відрізняється тим, що забезпечений електромагнітною системою управління, рамою, на якій встановлені спарені (не менше двох) синхронний двигун і синхронний генератор (або спарені машини постійного струму), пов'язані між собою одним валом обертання з можливістю обертання навколо його відносно один до одного в межах одного обороту і з'єднані із зовнішнім приводним пристроєм, що містить джерело електроенергії, і збудником, що містить джерело постійного струму, в кожному з яких всередині корпусу розміщений статор, в пазах якого поміщена багатофазна обмотка, при цьому кожна фазная обмотка багатофазної обмотки синхронного генератора через кожну фазну обмотку багатофазної обмотки синхронного двигуна послідовно з'єднані проводами з споживачем електроенергії, всередині кожного статора з зазором та можливістю переміщення навколо власної осі обертання встановлений на валу обертання ротор, що містить електромагніти з обмотками збудження, при цьому на валу обертання, встановленому на радіальні підшипники всередині статора, розміщені колектори, з'єднані проводами з обмотками збудження і збудником, а й на рамі встановлений поєднаний двигун-генератор постійного струму, що містить обмотки зовнішнє ярмо, по колу в радіальній площині на внутрішній поверхні якого розміщено не менше двох полюсних електромагнітів з полюсними обмотками збудження, які з'єднані проводами зі збудником, всередині статорного зовнішнього ярма з зазором та можливістю переміщення навколо власної осі обертання встановлений на валу обертання кільцевої якір, що містить циліндричну раму, укріплену на валу обертання, який встановлений на радіально-наполегливі підшипники всередині статорного зовнішнього ярма, на циліндричній рамі розміщені зовнішній кільцевої муздрамтеатр і внутрішній кільцевої магнітопровід, жорстко пов'язані між собою і розділені між собою електромагнітним екраном, причому зовнішній кільцевої магнітопровід спільно з внутрішнім кільцевим магнітопроводом по зовнішній поверхні, вміщеній в пазах, оповиті кільцевої обмоткою, яка через колектор, встановлений на валу обертання кільцевого якоря, з'єднана проводами зі споживачем електроенергії, при цьому всередині кільцевого якоря з зазором та можливістю обертання навколо власної осі в межах одного обороту розміщено обмотки внутрішнє ярмо, по колу в радіальній площині на зовнішній поверхні якого розміщено не менше двох полюсних електромагнітів з полюсними обмотками збудження, з'єднаними проводами з збудником, на корпусі і обмотки зовнішньому ярмі встановлені знімні кришки.

2. Електромагнітний джерело енергії по п.1, що відрізняється тим, що містить конденсаторне пристрій з можливістю як паралельного, так і послідовного підключення його до багатофазним обмоткам синхронного двигуна.

3. Електромагнітний джерело енергії по п.1, що відрізняється тим, що в ланцюгах багатофазних обмоток між синхронним генератором і синхронним двигуном встановлені фазосдвигающие інверторні пристрою.

Версія для друку
Дата публікації 05.11.2006гг
