ВИНАХІД
Патент Російської Федерації RU2263818

гравітаційні ПРИСТРІЙ

Ім'я винахідника: Морев Генріх Павлович
Ім'я патентовласника: Морев Генріх Павлович
Адреса для листування: 443115, Самара, вул. Бубнова, 8, кв.85, Г.П. Морєву
Дата початку дії патенту: 2004.02.16

Акумулятор призначений для використання в якості вторинного джерела енергопостачання, наприклад в агрегаті з генеруючими установками, які використовують альтернативні джерела енергії: сонця, вітру, морських хвиль. Пристрій містить несучу конструкцію у вигляді підйомно-транспортного механізму, що містить прямокутну раму з колесами, що мають можливість переміщення по напрямних, закріпленим на вертикальних опорах, в поздовжньому напрямку, візок на колесах з можливістю переміщення по напрямних рами в поперечному напрямку, ланцюгові зірочки з ланцюгом, гак для підвішування гирі, редуктор, гальмо, шахту і ємність для вільного кінця ланцюга. На візку змонтовані три ланцюгові зірочки, об'єднані тяговим ланцюгом, одна з яких веде кинематически пов'язана з редуктором і далі через пару конічних шестерень - з тяговим двигуном, пристосованим для роботи в режимі рекуперації, а на ведених зірочках жорстко і концентрично закріплені дві зірочки, об'єднані окремим ланцюгом. Конструкція акумулятора дозволяє поліпшити його вагогабаритні характеристики і підвищити надійність роботи.

ОПИС ВИНАХОДИ

Винахід призначений для використання в енергетиці як вторинної джерела енергопостачання в різних галузях народного господарства, а й може бути вбудовано в різні технологічні схеми, пов'язані з використанням альтернативних джерел енергії: сонця, вітру, морських хвиль ...

Відомий гравітаційний акумулятор (патент RU 2216645 С2, МПК 7 F 03 G 3/00, 27.05.2003), який має несучу конструкцію у вигляді підйомно-транспортного механізму, що містить прямокутну раму з колесами з можливістю переміщення по напрямних, закріпленим на вертикальних опорах, в поздовжньому напрямку, візок на колесах з можливістю переміщення по напрямних рами в поперечному напрямку, поліспаст з ланцюговими зірочками і двома обоймами: верхній, до якої кріпиться ланцюг, що зв'язує обойми, і нижній, забезпеченою гаком для підвішування гирі, редуктор, кінематично пов'язаний з поліспастом, гальмо, реверсивний механізм, автоматичну безступінчату коробку передач, генератор, мотор, шахту, комплект гир і ємність для вільного кінця ланцюга.

До недоліків прототипу слід віднести громіздкість кінематичної схеми з витікаючими звідси наслідками.

Завданням винаходу є спрощення кінематичної схеми і отримання нових технічних можливостей гравітаційного акумулятора, сприяючи тим самим розвитку альтернативної енергетики.

Зазначений технічний результат досягається тим, що гравітаційний акумулятор з гирьовим приводом має несучу конструкцію у вигляді підйомно-транспортного механізму, що містить прямокутну раму з колесами з можливістю переміщення по напрямних, закріпленим на вертикальних опорах в поздовжньому напрямку, візок на колесах з можливістю переміщення по напрямних рами в поперечному напрямку, візок на колесах, на якій змонтовані три ланцюгових зірочки, об'єднані тяговим ланцюгом, одна з яких веде кинематически пов'язана з редуктором і далі через пару конічних шестерень з тяговим двигуном; дві зірочки, розташовані концентрично на ведених зірочках, жорстоко на них закріплені, об'єднані окремим ланцюгом.

Пропонований акумулятор відрізняється тим, що привід виконаний у вигляді візки на колесах, на якій змонтовані три ланцюгові зірочки, об'єднані тяговим ланцюгом, одна з яких веде кинематически пов'язана з редуктором і далі - через пару конічних шестерень з тяговим двигуном; дві зірочки, розташовані концентрично на ведених зірочках, жорстко на них закріплені, об'єднані окремим ланцюгом.

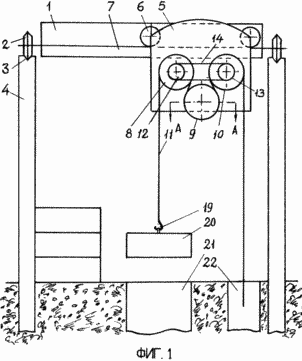

Винахід пояснюється графічним матеріалом, де на фіг. 1 зображений загальний вид гравітаційного акумулятора, а на фіг. 2 представлений вид по А-А фіг. 1.

Несуча конструкція акумулятора (фігура 1) має раму 1 на колесах 2, направляючі 3, вертикальні опори 4, візок 5 на колесах 6, напрямні 7, привід, виконаний у вигляді трьох зірочок 8, 9, 10, змонтованих на візку 5, об'єднаних ланцюгом 11, зірочки 12, 13, об'єднані ланцюгом 14, редуктор 15 (фігура 2), пару конічних шестерень 16, гальмо 17, тяговий двигун 18, гак 19 для гирі 20, шахту 21, ємність для вільного кінця ланцюга 22.

Робота акумулятора зводиться до завантаження і вивантаження комплекту гир в шахту і назад. Вивантажуючи і укладаючи гирі біля шахти, ми заряджаємо акумулятор. Опускаючи гирі в шахту, тяговий двигун віддає енергію споживачеві.

В акумуляторі використовується тяговий двигун постійного струму зі змішаною системою збудження в комплекті зі стандартною пусковою апаратурою, пристосованої для роботи в режимі рекуперації.

Зірочки 12, 13, жорстко сидять на ведених зірочках і ланцюг 14, допомагають забезпечити синхронність роботи всієї системи при різних режимах перемотування ланцюга 11.

ДЖЕРЕЛО ІНФОРМАЦІЇ

Патент RU 2216645 С2, МПК 7 F 03 G 3/00.

ФОРМУЛА ВИНАХОДУ

Гравітаційний акумулятор з гирьовим приводом, що містить несучу конструкцію у вигляді підйомно-транспортного механізму, що містить прямокутну раму з колесами з можливістю переміщення по напрямних, закріпленим на вертикальних опорах, в поздовжньому напрямку, візок на колесах з можливістю переміщення по напрямних рами в поперечному напрямку, ланцюгові зірочки з ланцюгом, гак для підвішування гирі, редуктор, гальмо, шахту і ємність для вільного кінця ланцюга, що відрізняється тим, що на візку змонтовані три ланцюгові зірочки, об'єднані тяговим ланцюгом, одна з яких, ведуча, кінематично пов'язана з редуктором і далі через пару конічних шестерень з тяговим двигуном, пристосованим для роботи в режимі рекуперації, а на ведених зірочках жорстко і концентрично закріплені дві зірочки, об'єднані окремим ланцюгом.

Версія для друку
Дата публікації 08.01.2007гг
