ВИНАХІД
Патент Російської Федерації RU2265163
СОНЯЧНО-ВАКУУМНА ЕЛЕКТРОСТАНЦІЯ
Ім'я винахідника: Безруков Юрій Іванович
Ім'я патентовласника: Безруков Юрій Іванович
Адреса для листування: 692338, Приморський край, м Арсеньєв, вул. Жовтнева, 88, кв.42, Ю.І. Безрукову
Дата початку дії патенту: 2003.04.09
Винахід відноситься до малої енергетики, що використовує відновлювальні джерела енергії - сонце, вітер, підйом теплого повітря вгору, різниця атмосферного тиску по висоті. Електростанція складається з акумулятора сонячної енергії і вежі, яка оснащена аеродинамічними пристроями для перетворення сонячної та вітрової енергії в електричну енергію. Створення, будівництво та експлуатація сонячно-вакуумних електростанцій в малих містах і населених пунктах, натомість дизельних і котелень на твердому паливі, переклад з водяного опалення на електричне, через електромережі, з доступною ціною за електроенергію для населення і місцевого виробництва, дозволить пожвавити економіку цих поселень .
ОПИС ВИНАХОДИ
Винахід відноситься до малої енергетики, що використовує відновлювальні джерела енергії - сонце, вітер, підйом теплого повітря вгору, різниця атмосферного тиску по висоті.
Відома повітряно-вакуумна електростанція, що включає парник і трубу висотою 1 км, у вигляді усіченого конуса, в верхньому вузькому кінці якої поміщений турбогенератор. Ця електростанція використовує енергію теплого повітря піднімається вгору по трубі (Газета "На межі неможливого" №11 (264) 2001 г.).
До недоліків слід віднести вузьку область використання нетрадиційних джерел енергії, велику висоту труби, труднощі приміщення і експлуатації багатотонних генераторів на великій висоті і великий шум.
Завдання винаходу - розширення використання в одній установці декількох нетрадиційних джерел, які доповнюють один одного і перетворюють енергію сонця і вітру в електричну енергію одночасно, або незалежно один від одного.
Рішення, на яке направлено винахід, досягається тим, що сонячно-вакуумна електростанція виконана у вигляді теплиці і заповнена матеріалом, що акумулює сонячну енергію, а труба виконана у вигляді вежі з поміщених одна в одну трубок Вентурі, кожна з яких складається з двох порожнистих усічених конусів , з'єднаних меншими підставами, і встановлена вертикально так, що верхнє широку основу внутрішньої трубки поміщено з зазором у вузькому перерізі зовнішньої, причому зовнішні стіни вежі виконані у вигляді засклених "теплих" ящиків з чорною теплопровідної поверхнею - для використання енергії сонця, і в верхній частині вежа оснащена дефлектором - для використання енергії вітру, а в нижній частині вакуумної трубою, у вигляді усіченого конуса, широку основу якого вміщено з зазором у вузькому перерізі внутрішньої трубки Вентурі, а менше підставу з'єднане з одним або декількома турбогенераторами, які поміщені в залі біля основи електростанції.

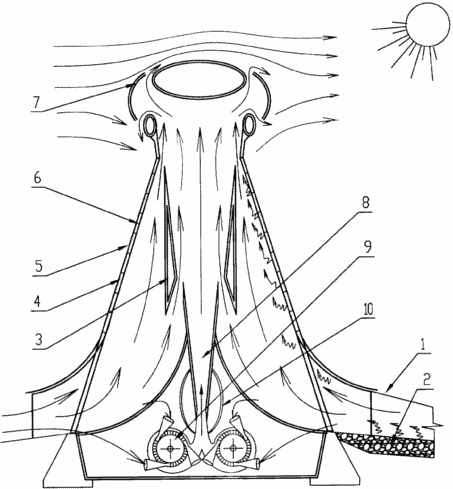

На кресленні показана принципова схема електростанції.
Позначені: 1 - теплиця, 2 - матеріал - акумулятор сонячної енергії, 3 - внутрішня трубка Вентурі, 4 - зовнішня трубка Вентурі - стіни башти, 5 - засклена поверхня стін вежі 4 у вигляді "теплих" ящиків, 6 - чорна теплопровідна поверхню вежі 4 , 7 - дефлектор, 8 - вакуумна труба, 9 - турбогенератори, 10 - глушник шуму.
Сонячно-вакуумна електростанція виконана у вигляді теплиці 1 і заповнена матеріалом 2, що акумулює сонячну енергію, а труба виконана у вигляді вежі з поміщених одна в одну трубок Вентурі, кожна з яких складається з двох порожнистих усічених конусів, з'єднаних меншими підставами, і встановлена вертикально так , що верхнє широку основу внутрішньої трубки 3 поміщено з зазором у вузькому перерізі зовнішньої 4, причому зовнішні стіни башти 4 виконані у вигляді засклених 5 "теплих" ящиків з чорною теплопровідної поверхнею 6 - для використання енергії сонця, а у верхній частині вежа оснащена дефлектором 7 - для використання енергії вітру, а в нижній - вакуумної трубою 8, у вигляді порожнього усіченого конуса, широку основу якого вміщено з зазором у вузькому перерізі внутрішньої трубки 3, а менше підставу з'єднане з одним або декількома турбогенераторами 9, які поміщені в залі біля основи електростанції.
Для захисту від шуму електростанція оснащується відомими пасивними і активними системами шумопоглинання 10, розміщеними поблизу джерела шуму.
Робота електростанції (обертання турбогенераторів 9) здійснюється за рахунок вакууму в трубі 8, створюваного в трубках Вентурі 3 і 4 при підйомі теплого повітря, який утворюється при нагріванні сонцем повітря всередині вежі через теплопровідну поверхню 6 в засклених ящиках 5, підйому теплого повітря, поступаемого в вежу з акумуляторів сонячної енергії 1 і 2, а й за рахунок відсмоктування повітря з вежі, при вітрі, дефлектором 7.
Створення, будівництво та експлуатація Сонячно-вакуумних електростанцій в малих містах і населених пунктах з доступною ціною за споживану електроенергію не тільки для побутових потреб, а й для опалення та для виробництва - дозволить пожвавити економіку цих поселень.
ФОРМУЛА ВИНАХОДУ
Сонячно-вакуумна електростанція, що включає трубу з турбогенератором, а й теплицю, заповнену акумулює сонячну енергію матеріалом, при цьому труба виконана у вигляді вежі з поміщених одна в одну трубок Вентурі, кожна з яких складається з двох порожнистих усічених конусів, з'єднаних меншими підставами, і встановлена вертикально так, що верхнє широку основу внутрішньої трубки поміщено з зазором у вузькому перерізі зовнішньої, причому зовнішні стіни вежі виконані у вигляді "теплих" засклених ящиків з чорною теплопровідної поверхнею для використання енергії сонця, і у верхній частині вежа оснащена дефлектором для використання енергії вітру , а в нижній - вакуумної трубою у вигляді порожнього усіченого конуса, широку основу якого вміщено з зазором у вузькому перерізі внутрішньої трубки, а менше підставу з'єднане з одним або декількома турбогенераторами, які поміщені в залі біля основи електростанції.
Версія для друку
Дата публікації 10.01.2007гг
