ВИНАХІД
Патент Російської Федерації RU2203518
АПАРАТ ДЛЯ ВИРОБЛЕННЯ ЕНЕРГІЇ НА НОВИХ ФІЗИЧНИХ ПРИНЦИПИ - конвертер
Ім'я заявника: Богданов Ігор Глібович
Ім'я винахідника: Богданов Ігор Глібович
Ім'я патентовласника: Богданов Ігор Глібович
Адреса для листування: 111402, Москва, вул. Старий Гай, 6-1-151, І.Г.Богданову
Дата початку дії патенту: 2000.07.04
Винахід відноситься до електротехніки, а саме до апаратів для вироблення енергії. Технічний результат винаходу, що полягає в забезпеченні можливості використання електроенергії, що виробляється апаратом енергії, досягається шляхом того, що апарат для вироблення енергії на нових фізичних принципах, що містить пристрій обертання, що містить статор і ротор, причому ротор містить обертається речовина і виконаний з можливістю обертатися навколо осі, містить , по крайней мере, один пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, виконане близько ротора з можливістю використовувати енергію випромінювань і полів, створюваних обертовим ротором, при цьому ротор містить, принаймні, один шар обертається речовини, виконаний з можливістю забезпечення можливості руху носіїв заряду в шарі вздовж двовимірної поверхні.
ОПИС ВИНАХОДИ
Винахід відноситься до області пристроїв для вироблення енергії.
Винахід може бути використано для створення джерел енергії для теплових електростанцій, для теплових енергетичних мереж, теплоенергоцентралей для обігрівання міст, для бортових електростанцій різних тягових систем і різних видів транспорту, наприклад літальних апаратів, морських кораблів, і для створення електростанцій на нових фізичних принципах. і винахід може містити в якості складового елементу прискорювач Богданова для здійснення керованої реакції термоядерного синтезу. Разом з прискорювачем Богданова апарат може входити до складу термоядерних реакторів і до складу термоядерних електростанцій, створених на основі цього прискорювача.
і винахід може використовуватися для створення в атмосфері плазмових променів, що дозволяють зварювати великі металеві та залізобетонні конструкції, нагрівати грунт до температури кипіння, випаровувати і переміщати значні маси грунту, що дозволяє рити канали, котловани для водосховищ і кар'єри для видобутку корисних копалин.
Відомий апарат для вироблення енергії на нових фізичних принципах конвертер Мейєра, запатентований в 1990 році Стенлі Мейером, в якому енергія згоряння кисню і водню перевищувала енергію, витрачену на їхнє розкладання [1]. Цей конвертер пройшов успішне випробування на автомобілі марки "Фольгсваген". Витрата води з розрахунку на 100 км становив менше трьох літрів.
Недоліком конвертера Мейєра є мала величина потужності вироблення енергії, яка не перевищує потужності автомобільного двигуна.
Відомий апарат для вироблення енергії на нових фізичних принципах конвертер Морея, зроблений в 1937 році американським винахідником доктором морі, який споживав 100 Вт енергії, а видавав 3,5 кВт [1]. Пристрій важило 25 кг і і мало антену. У 1939 році тим же море був розроблений конвертер потужністю 50 кВт.
Недоліком конвертера Морея є мала величина потужності вироблення енергії, яка не перевищує 50 кВт.
Відомий апарат для вироблення енергії на нових фізичних принципах конвертер Тесла, рухова установка в легковому автомобілі, випробувана в 1931 році Ніколою Тесла [1]. Машину розганяв джерело електроенергії з так званим аномальним енергобалансі (конвертер), коли на виході виходить більше енергії, ніж подається на вхід. Точна схема не відома, але в повідомленнях фігурували електровакуумні прилади і антена. Автомобіль досяг швидкості 130 км на годину.
Недоліком конвертера Тесла є мала величина потужності вироблення енергії, яка не перевищує потужності автомобільного двигуна.
Відомий апарат для вироблення енергії на нових фізичних принципах конвертер Хайда - електростатичний конвертер потужністю 20 кВт, патент на який було отримано в 1991 році в США доктором Уїльямом Хайдом [1]. Споживана на вході енергія становила 10% від одержуваної на вході.
Недоліком конвертера Хайда є мала величина потужності вироблення енергії, яка не перевищує 20 кВт.
Відомий апарат для вироблення енергії на нових фізичних принципах конвертер Чаканова - конвертер, створений американським вченим К. Чаканова для генерації "кульових блискавок" [1]. В ході випробувань виявилося, що витрачається на освіту кульового згустку плазми енергія в 10 разів менше енергії, що виділяється при його руйнуванні.
Недоліком конвертера Чаканова є мала частота повторення імпульсів високої напруги, які потрібні для створення згустків плазми. З прискорювальної техніки відомо, що потужні батареї конденсаторів, що створюють такі імпульси, працюють з частотою всього кілька імпульсів на добу.
Відомий апарат для вироблення енергії на нових фізичних принципах диск Сірлом, який використовує вироблювану енергію для створення тяги на нових фізичних принципах (Диск Серла, Царля, Шарля) [2,3], що містить ротор, що містить обертається речовина, виконане як замагніченій кільце, закріплене на системі ковзання, виконаної у вигляді системи роликів, виконаної з можливістю обертатися навколо осі. Апарат для вироблення енергії забезпечений пристроєм обертання, виконаним з можливістю обертати ротор, виконаний у вигляді замагніченій кільця. Пристрій обертання розганяє електромагнітними силами замагніченій кільце, закріплене на роликах, до великого числа обертів і обертає з великою швидкістю. Кільце, починаючи з деякої швидкості обертання, мимовільно прискорюється, втрачає вагу і після цього злітає. Був проведений керований політ апарату з Лондона на півострів Корнуолл і назад, що в цілому становить 600 км.
Недоліком апарату для вироблення енергії диска Серла є використання енергії, що виробляється тільки для створення тяги.
Завданням, що стоїть перед винаходом, є забезпечення можливості використання електроенергії, що виробляється апаратом енергії для інших цілей, окрім створення тяги.
Зазначена задача вирішується тим, що апарат для вироблення енергії на нових фізичних принципах, що містить, принаймні, один ротор і, по крайней мере, один пристрій обертання, виконане з можливістю обертати ротор, що містить обертається речовина і виконаний з можливістю обертання навколо осі на системі ковзання, додатково містить, принаймні, один пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, виконане близько ротора з можливістю використовувати енергію випромінювань і полів, створюваних обертовим ротором.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить котел з рідиною або з газом.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить генератор, виконаний з можливістю вироблення електроенергії, при цьому генератор з'єднаний з котлом і з системою охолодження котла.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить МГД генератор.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить, принаймні, один прискорювач, який містить систему харчування, магнітну котушку, вакуумну камеру, систему фокусування, що прискорюють електроди, систему подачі прискорюється робочого тіла, по крайней мере, один конденсатор, високовольтний генератор, що містить пристрій, що викликає перенесення зарядів, відокремлений провідник (основний відокремлений провідник), причому всередині провідника виконана система подачі прискорюється робочого тіла, при цьому вакуумна камера містить стінки, виконані з ізолятора у вигляді ізолюючих труб, і в камері виконано пристрій утримання у висячому положенні елементів прискорювача, виконане з можливістю утримувати на вазі елементи прискорювача, що утворюють складові частини прискорювача, причому пристрій, що викликає перенесення зарядів, містить, принаймні, один зовнішній конденсатор і батарею з'єднаних послідовно внутрішніх конденсаторів, виконаних всередині вакуумної камери так, що дві крайні обкладки крайніх внутрішніх конденсаторів батареї суміщені з обкладинками зовнішнього конденсатора, при цьому між обкладинками, принаймні, одного конденсатора виконаний зазор, в якому немає діелектрика, причому, по крайней мере, один зовнішній конденсатор електрично з'єднаний з основним відокремленим провідником. При цьому пристрій, що викликає перенесення зарядів, виконано з можливістю викликати перенесення зарядів між обкладинками зовнішнього конденсатора через внутрішні конденсатори або механічно, або електричним полем, або випромінюванням радіоактивних ізотопів. Причому пристрій виконаний з можливістю викликати перенесення зарядів певного знака в сторону однієї обкладки зовнішнього конденсатора і не викликати перенесення в бік іншої обкладання, до того ж, пристрій утримання у висячому положенні елементів прискорювача виконано з можливістю утримувати на вазі всередині вакуумної камери, по крайней мере, одну обкладку зовнішнього конденсатора і основний відокремлений провідник так, щоб обкладка конденсатора і відокремлений провідник не торкалися стінок вакуумної камери.
Пристрій, що викликає перенесення зарядів, містить, принаймні, одну трубу з рідиною або газом, з'єднану з системою охолодження, при цьому з трубою через систему клапанів з'єднаний, по крайней мере, один котел, виконаний близько ротора, причому всередині труби виконана, по принаймні, одна турбіна, виконана з можливістю обертання під напором рідини або газу, поєднана з генератором, виконаним з можливістю виробляти електроенергію під час обертання турбіни. При цьому генератор з'єднаний з прискорювачем електронів, а прискорювач електронів виконаний на одній стороні пластини, а з іншого боку пластини прискорювача електронів немає.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить більше двох прискорювачів, крім того, між прискорювачами виконано пристрій для внесення мішені для термоядерної реакції, при цьому в точці перетину осей прискорювачів передбачено внесення мішені для термоядерної реакції, причому прискорювачі виконані симетрично щодо точки розташування мішені і з'єднані в драйвер.
Принаймні два пристрої обертання з роторами виконані під елементом прискорювача, при цьому ротори виконані симетрично щодо вертикальної лінії, що проходить через вісь симетрії елемента прискорювача. Пристрій, що викликає перенесення зарядів, містить проводять пластини, виконані між обкладинками зовнішнього конденсатора, при цьому на поверхні пластини, зверненої до однієї обкладанні зовнішнього конденсатора, виконані емісійні катоди, а на поверхні пластини, зверненої до іншої обкладанні зовнішнього конденсатора, емісійних катодів немає, крім того, пластина поєднана з обкладанням внутрішнього конденсатора. Апарат для вироблення енергії на нових фізичних принципах містить, принаймні, один провідний екран, виконаний поруч, по крайней мере, з одним ротором, при цьому екран містить проводить матеріал, причому екран виконаний з можливістю екранувати електромагнітне випромінювання, при цьому поруч з ротором виконано пристрій використання енергії випромінювань і полів, створюваних обертовим ротором. В екрані близько обертається речовини виконано, принаймні, одне вікно. При цьому поряд з вікном виконано пристрій використання енергії випромінювань і полів, створюваних обертовим ротором.
Ротор виконаний у вигляді кільця. Ротор з обертається речовиною виконаний у вигляді диска. Пристрій обертання виконано у вигляді електродвигуна, що містить ротор і статор. Ротор містить кільце, виконане у вигляді замагніченій кільця. Обертається речовина містить феромагнітний матеріал. Обертається речовина містить парамагнітний матеріал.
Навколо осі пристрою обертання виконана система ковзання, що містить, принаймні, одну систему роликів, з'єднаних з пристроєм обертання, при цьому ролики виконані з можливістю забезпечити ротора можливість обертатися навколо осі пристрою.
Апарат містить виконану близько пристрою обертання, принаймні, одну індукційну котушку і систему харчування індукційної котушки. Індукційна котушка виконана навколо ротора, при цьому вісь ротора паралельна площині витків індукційної котушки.
Ротор містить кільце, що містить, принаймні, один виток обмотки, намотаної на кільце, при цьому обмотка електрично ізольована від кільця, причому вісь витка лежить в площині кільця, при цьому обмотка займає кутовий сегмент кільця не більше половини поверхні кільця. Обмотка містить надпровідник.
Пристрій обертання пов'язане з провідним екраном, виконаним з провідного матеріалу, причому в екрані виконано, принаймні, одне вікно з можливістю вільного проходу через вікно електромагнітного випромінювання, крім того, екран виконаний навколо пристрою обертання і оточує пристрій обертання.
Ротор містить кріостат, при цьому кріостат виконаний всередині ротора.
Ротор містить двовимірний провідник. Площина максимальної провідності двовимірного провідника перпендикулярна осі ротора.
Двовимірний провідник виконаний у вигляді провідної плівки, при цьому площина плівки перпендикулярна осі кільця або диска.
Ротор містить кільце або диск, причому кільце або диск містить шаруватий кристал, при цьому площина максимальної провідності шаруватого кристала перпендикулярна осі кільця або диска.
Ротор містить кільце або диск, причому кільце або диск містить, принаймні, дві структури, що містять, принаймні, два шари двовимірного провідника, крім того, між шарами двовимірного провідника виконаний діелектрик, при цьому структура виконана у вигляді пластини, причому між пластинами виконані зазори порожнього простору. При цьому пластини з'єднані один з одним і утворюють кільце або диск, причому зазор відкритий з боку бічної поверхні кільця або диска.
Ротор містить, принаймні, дві структури, що містять, принаймні, два шари двовимірного провідника, при цьому між шарами двовимірного провідника виконаний діелектрик, причому діелектрик виконаний у вигляді хвилеводу.
Ротор містить, принаймні, одну структуру, яка містить, принаймні, два шари двовимірного провідника, при цьому енергія Фермі матеріалу шару двовимірного провідника зі зростанням відстані від поверхні ротора не убуває, причому, або енергія Фермі, по крайней мере, в двох сусідніх шарах двовимірного провідника не змінюється, або зростає в сусідніх шарах в напрямку від поверхні ротора вглиб ротора з ростом відстані від поверхні ротора.
Двовимірний провідник виконаний у вигляді плівки.
Площина максимальної провідності двовимірного провідника перпендикулярна осі кільця або диска.
Двовимірний провідник виконаний у вигляді провідної плівки, при цьому площина плівки перпендикулярна осі кільця або диска.
Апарат містить підвіс, з'єднаний з пристроєм обертання і з ротором, виконаний з можливістю забезпечити можливість ротора вільно обертатися при переміщеннях і вирощених апарату.
Подивись виконаний у вигляді карданного підвісу, сполученого з пристроєм обертання, при цьому пристрій пов'язане з ротором, причому підвіс виконаний з можливістю забезпечити можливість ротора вільно обертатися при переміщеннях і вирощених апарату.
Ротор містить рідину, при цьому пристрій обертання виконано з можливістю обертати рідина. Рідина виконана у вигляді ртуті або у вигляді феромагнітної рідини.
Подивись виконаний у вигляді карданного підвісу, сполученого з пристроєм обертання, при цьому пристрій пов'язане з екраном і ротором, причому підвіс виконаний з можливістю забезпечити можливість ротора вільно обертатися при зміні кута нахилу пристрою використання енергії випромінювань і полів, створюваних обертовим ротором.
Апарат містить, принаймні, одну додаткову котушку поздовжнього магнітного поля, виконану з можливістю створювати в обертовому речовині магнітне поле вздовж осі обертання. Додаткові котушки подовжнього магнітного поля виконані навколо осі обертання.
Пристрій обертання містить, принаймні, одну додаткову котушку поперечного магнітного поля, виконану з можливістю створювати в обертовому речовині магнітне поле поперек осі обертання, при цьому силові лінії котушки йдуть перпендикулярно осі обертання.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить, принаймні, одну турбіну, з'єднану з генератором, при цьому генератор виконаний з можливістю виробляти електроенергію під час обертання турбіни, причому турбіна виконана близько ротора і лопать турбіни виконана похило під кутом по відношенню до осі обертання ротора.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить, принаймні, одну турбіну, з'єднану з генератором, при цьому генератор виконаний з можливістю виробляти електроенергію під час обертання турбіни, причому, по крайней мере, на одній лопаті турбіни виконаний, по принаймні, один ротор, причому близько ротора виконаний, принаймні, один відбивач, при цьому відбивач виконаний похило під кутом по відношенню до осі обертання ротора, до того ж осі обертання ротора і турбіни паралельні.
Внутрішня, звернена до пристрою обертання, поверхня екрану виконана у вигляді багатошарової структури з двовимірними провідниками, при цьому багатошарова структура внутрішньої поверхні екрану містить двовимірні провідники, виконані або з одного матеріалу, або з різних матеріалів, причому енергія Фермі матеріалів шарів двовимірних провідників зі зростанням відстані до поверхні ротора не убуває, при цьому, або енергія Фермі не змінюється, принаймні, у двох сусідніх шарів двовимірних провідників, або зростає в напрямку від поверхні ротора вглиб екрану, по крайней мере, у двох сусідніх шарів двовимірних провідників зі зростанням відстані до поверхні основного кільця, причому всередині екрану виконаний, принаймні, один кріостат з можливістю охолоджувати двовимірні провідники в структурах з двовимірними провідниками.
Апарат для вироблення енергії на нових фізичних принципах містить, принаймні, один відбивач, виконаний поруч, по крайней мере, з одним ротором, при цьому відбивач містить проводить матеріал, причому відбивач виконаний з можливістю відображати електромагнітне випромінювання.
Пристрій використання випромінювань і полів, створюваних обертовим ротором, містить, принаймні, один відбивач, виконаний поруч, по крайней мере, з одним ротором, при цьому відбивач містить проводить матеріал, причому відбивач виконаний з можливістю відображати електромагнітне випромінювання.
У пристрої використання випромінювань і полів, створюваних обертовим ротором, навколо пристрою обертання виконана порожнина, причому в порожнині виконано, принаймні, одне вікно, виконане з можливістю виведення назовні апарату електромагнітного випромінювання. По крайней мере, одне вікно виконано з прозорого тугоплавкого матеріалу. Вікно пов'язане з провідної кришкою і з пристроєм переміщення кришки, виконаним з можливістю відкривати і закривати вікно, причому кришка і пристрій переміщення кришки виконані з можливістю змінювати, регулювати потік електромагнітного випромінювання, що проходить через вікно, а й відкривати і закривати вікно.
Пристрій використання випромінювань і полів, створюваних обертовим ротором, містить, принаймні, один пристрій переміщення відбивача, виконане з можливістю переміщати або повертати відбивач щодо вікна.
Апарат для вироблення енергії на нових фізичних принципах містить пристрій електричного розкладання води або вуглеводнів на складові частини з виділенням водню, виконане з можливістю викликати розкладання води або вуглеводнів за допомогою електрики.
Таке конструктивне виконання апарату дозволяє використовувати енергію електромагнітних випромінювань і полів, створюваних обертовим ротором для інших цілей, окрім створення тяги. Наприклад, для вироблення енергії.
Енергію електромагнітних полів і випромінювань, створюваних обертовим ротором, теоретично реально використовувати за рахунок того, що в апараті вдається зняти екранування з декількох видів електромагнітних полів, які спочатку присутні в різних комбінаціях в будь-якій речовині, але не виходять назовні через те, що екрануються рухами вільних електронів і поворотами осей обертання електронних оболонок атомів і ядер. Ці електромагнітні поля виникають як релятивістський ефект різних видів руху заряджених частинок, що утворюють речовину. Рухи частинок відбуваються всередині речовини.
Електричні поля рухомих частинок, в залежності від швидкості, мають кутову залежність, обумовлену релятивістськими ефектами. Під час обертання з великою швидкістю електронні оболонки атомів і ядра атомів під дією сумарного випромінювання цих полів виявляються під дією важеля пари сил. Оскільки ядра і електронні оболонки ще обертаються, то під впливом пари сил вони роблять прецесію, яка перешкоджає такого повороту осей власних моментів обертання, при якому ці випромінювання екрануються повністю. Ці електромагнітні поля обертових або тих, хто вагається заряджених частинок, що обертається, при обертанні речовини з великою швидкістю частково перестають екрануватися і виходять назовні речовини, створюючи потужне електромагнітне випромінювання обертових або тих, хто вагається заряджених частинок, що обертається,.
Розподіл інтенсивності цього випромінювання в залежності від кута по відношенню до осі обертання симетрично щодо осі обертання і симетрично відносно площини, що проходить через центр мас обертається речовини перпендикулярно осі обертання. Направлене електромагнітне випромінювання створюється завдяки тому, що ділянка простору поряд з обертається речовиною перекривається провідним екраном. При цьому екран перекриває потік електромагнітного випромінювання обертових або тих, хто вагається заряджених частинок в цьому напрямку і відображає частину випромінювання в протилежному напрямку, створюючи спрямоване електромагнітне випромінювання. Найбільше спрямоване електромагнітне випромінювання виникає в двох випадках.
У першому випадку на обертається з великою швидкістю речовина пристрій обертання впливає короткими імпульсами послідовно спочатку магнітним полем, паралельним осі обертання, а потім магнітним полем, перпендикулярним осі обертання. В результаті все обертається речовина починає здійснювати прецесію. При цьому великі області обертається речовини під час прецесії синхронно нахиляють осі магнітних моментів електронних оболонок атомів. Кути нахилу великого числа магнітних моментів електронних оболонок збігаються. У цей час обертаються електрони електронних оболонок атомів мають однакову кутову спрямованість створюваного ними електричного поля, обумовлену їх релятивізмом. За рахунок цього ці області випромінюють електромагнітне випромінювання обертових або тих, хто вагається заряджених частинок.
У другому випадку обертається речовина містить шари двовимірного провідника, виконані перпендикулярно осі обертання. У шарах двовимірного провідника відбуваються коливання і обертання електронів плазмонів. При цьому електрони плазмонів рухаються переважно в одній площині і випромінюють електромагнітне випромінювання обертових або тих, хто вагається заряджених частинок. Випромінювання не екранується обертається з великою швидкістю діелектриком, оскільки для екранування магнітні моменти електронних оболонок атомів діелектрика повинні повернутися перпендикулярно осі обертання, а при створенні важеля сил, що викликають поворот, виникає прецесія, частота якої набагато менше частоти коливань електронів плазмонів.
Оскільки частота електромагнітного випромінювання обертових або тих, хто вагається електронів плазмонів перевищує частоту прецесії, то поля, що виникають в ході прецесії, не можуть повністю екранувати це випромінювання. Випромінювання виходить назовні і його енергію можна використовувати в тому числі для інших цілей, окрім створення тяги. Та частина енергії випромінювання і полів, створюваних обертовим ротором, яка надходить на пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, використовується пристроєм використання енергії випромінювань і полів, створюваних обертовим ротором для будь-яких цілей, крім створення тяги.
У разі, якщо апарат для вироблення енергії на нових фізичних принципах конвертер Богданова містить в своєму складі прискорювач Богданова для здійснення керованої реакції термоядерного синтезу, то таке конструктивне рішення дозволяє прискорювати важкі іони до енергії близько 200 МеВ з темпом прискорення близько 1000 МВ / м, отримувати струми в імпульсі від кілоампер до десятків мегаампер при тривалості імпульсу порядку десятків наносекунд, що слідують з частотою повторення імпульсів від 1 до 10 імпульсів в секунду. При цьому такі струми можна отримувати для кожного прискорювача драйвера. Енергія драйвера в одному імпульсі може бути реалізована на рівні 10 МДж і більш, що дасть термоядерний виграш в 100 разів і більше. Це може збільшити енергію, вироблювану конвертером, в 100 разів і більше, в порівнянні з варіантом створення конвертера без прискорювачів Богданова, які здійснюють керований термоядерний синтез.
При цьому потужність, що розвивається драйвером в одному імпульсі, може бути реалізована на рівні 100 ТВт і більш. Реалізовані в одному імпульсі рівні енергії і потужності дозволять добитися стиснення дейтерій-тритиевой мішені в кількості від 10 3 до 10 4 разів, а в перспективі в кількість - від 10 5 до 10 6, що дозволить реалізовувати термоядерні реакції не тільки в дейтерій-тритиевой мішені , але і в мішені, що містить чистий дейтерій і бороводородную суміш. Такі мішені і зможуть застосовуватися для здійснення керованої реакції термоядерного синтезу.
Досягненню таких результатів сприяє наступне. Всі елементи прискорювача, що знаходяться під високою напругою, знаходяться всередині вакуумної камери в вакуумі на вазі і не торкаються стінок вакуумної камери. Елементи прискорювача висять всередині ізолюючих труб вакуумної камери, причому ці елементи утримуються на вазі силою розсіювання випромінювання, що створюється обертовими роторами конвертора Богданова, що входять до складу системи утримання на вазі елементів прискорювача. Висока напруга створюється пристроєм, що викликає переміщення зарядів. При цьому заряди переміщаються від однієї обкладинки зовнішнього конденсатора через батарею виконаних послідовно внутрішніх конденсаторів до іншої обкладання зовнішнього конденсатора. При цьому пристрій, що викликає перенесення зарядів, переміщує заряди через внутрішні конденсатори або механічно, або електричним полем, або використовуючи заряджені частинки, що випускаються при радіоактивному розпаді радіоактивних речовин. Під час перенесення зарядів поле між обкладинками внутрішніх конденсаторів і вздовж ізолюючих тросів менше значення напруженості електричного поля, при якому відбувається електричний пробій ізоляторів, що входять до складу конденсаторів і ізолюючих тросів. Значення електричного поля між елементами прискорювача, що знаходяться під високою напругою, і стінками вакуумної камери менше значення електричного поля, при якому з поверхонь складових частин прискорювача відбувається інтенсивна автоелектронна емісія. Тому реально здійснити перенесення зарядів уздовж всієї довжини батареї внутрішніх конденсаторів так, щоб між крайніми двома обкладинками крайніх внутрішніх конденсаторів, які збігаються з обкладинками зовнішнього конденсатора, утворилася різниця потенціалів порядку 200 MB.
Орієнтовна довжина батареї внутрішніх конденсаторів порядку декількох кілометрів. За рахунок такої довжини реально отримати середнє значення поздовжнього електричного поля уздовж всієї батареї менше 0,2 МВ / м, що значно менше поля пробою багатьох ізоляторів. Силу струму прискорених важких іонів від кілоампер до десятків мегаампер реально отримати, прискорюючи іони за рахунок накопиченого електричного заряду на обкладанні основного конденсатора і на основному відокремленому провіднику. Система подачі прискорюється робочого тіла дозволяє крім важких іонів прискорювати і та макроскопічні частинки вагою кілька міліграмів і плівки вагою кілька міліграмів до швидкостей порядку кілька сот кілометрів в секунду, що дозволить збільшити ККД переходу кінетичної енергії прискорюється робочого тіла в енергію стиснення і нагрівання мішені. Оскільки стиснення і нагрівання мішені в цьому випадку відбувається без процесу абляції, це дозволяє економити 90% енергії, що витрачається на абляцию дейтерій-тритиевой мішені. Прискорення прискорюється робочого тіла, наприклад важких іонів, відбувається завдяки тому, що між електродами, один з яких виконаний на основному відокремленому провіднику, а інший на стінці вакуумної камери, створюється значна різниця потенціалів. Прискорене робоче тіло надходить в наскрізний отвір магнітної котушки, поширюється уздовж магнітних силових ліній і фокусується системою фокусування на мішень.
Процес прискорення відбувається одночасно в декількох прискорювачах драйвера, і прискорене робоче тіло від декількох прискорювачів фокусується на мішень симетрично і одночасно. Прискорювач плазми, виконаний близько осі прискорювача, іонізує додаткову плазму, натекает в основну частину вакуумної камери прискорювача з області близько точки розташування мішені, і прискорює плазму в сторону точки розташування мішені. Це дозволяє зробити вакуум в основній частині вакуумної камери більш розрядженим. Прискорювач плазми вимикається в момент імпульсу прискорення прискорюється робочого тіла і включається після проходження прискорюється робочого тіла через прискорювач плазми. Охолоджувати працюють елементи прискорювача вдається завдяки трубам з рідиною або газом. Енергія для перенесення зарядів пристроєм, що викликає перенесення зарядів, надходить через автономні зарядні пристрої. При цьому рідина або газ в трубах з рідиною або газом, які не використовуються для охолодження, обертають турбіни, що містять турбогенератори, які виробляють при обертанні електроенергію і забезпечують частину автономних зарядних пристроїв енергією.
Ці автономні зарядні пристрої випускають і прискорюють електрони, які переносять заряди між обкладинками внутрішнього конденсатора. і може бути використаний інший вид автономних зарядних пристроїв, які заряджаються випусканням заряджених частинок в ході радіоактивного розпаду. Заряджені частинки переносять заряди між обкладинками внутрішнього конденсатора.
Установка пристроїв обертання з роторами під елементами прискорювача в складі пристрою утримання у висячому положенні елементів прискорювача дозволяють істотно зменшити розміри цього пристрою.
При цьому можлива реалізація такої конструкції прискорювача, при якій всі тунелі з ізолюючими трубами вакуумної камери прискорювача виконані горизонтальними. Це, в свою чергу, суттєво зменшує загальний обсяг і вартість земляних робіт, необхідних для прокладки тунелів під ізолюючі труби вакуумної камери прискорювача, що дозволяє зменшити загальну вартість робіт зі створення драйвера з прискорювачами для здійснення керованої реакції термоядерного синтезу. Тому можна стверджувати, що конвертер Богданова з таким драйвером з прискорювачами буде коштувати менше і його буде простіше побудувати, ніж драйвер з прискорювачами, що не входить до складу конвертера.

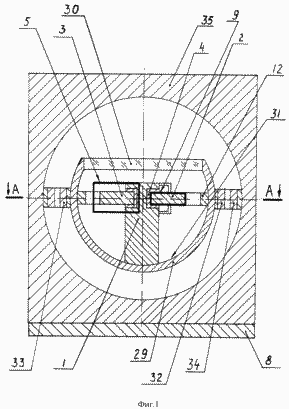

 На фіг.1 зображена принципова схема апарату. |
 На фіг.2 зображено розріз А-А. |
 На фіг.3 зображений розріз основного кільця ротора. |

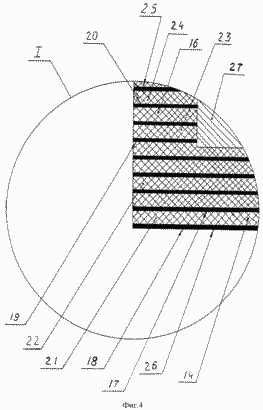

 На фіг.4 зображений розріз багатошарової структури. |
Відповідно до творчим задумом автора винахід слід називати Апарат для вироблення енергії на нових фізичних принципах конвертер Богданова. Далі в тексті винахід називається або просто апарат, або просто конвертер Богданова.
Конвертер Богданова містить пристрій обертання 1, що містить ротор 2 з обертається речовиною, виконаний у вигляді основного кільця 3, при цьому пристрій обертання виконано з можливістю обертати ротор і разом з ним основне кільце. Ротор, а разом з ним і основне кільце з'єднані системою ковзання 4, виконаної у вигляді системи роликів або підшипників, з пристроєм обертання.
Пристрій обертання містить три індукційні котушки поперечного магнітного поля 5, 6, 7, виконані навколо основного кільця ротора симетрично щодо осі ротора з можливістю створення магнітного поля поперек осі обертання, при цьому силові лінії магнітного поля котушки йдуть перпендикулярно осі обертання. Котушки виконані на рівній відстані один від одного.
Конвертер Богданова містить систему електроживлення 8, що містить систему електроживлення індукційних котушок. Індукційна котушка виконана збоку від основного кільця, при цьому площина кільця перпендикулярна площині витків індукційної котушки, причому виток індукційної котушки зігнутий так, що оточує частину кільця, і кільце виконано з можливістю обертатися навколо частини витка так, що виток оточує ділянку кільця.
Кільце містить, принаймні, три витка обмотки 9, 10, 11, намотаною на кільце, при цьому обмотка електрично ізольована від кільця, причому вісь витка лежить в площині кільця, при цьому обмотка займає по площі не всю поверхню кільця. Витки обмотки електрично ізольовані один від одного. Між витками ділянку поверхні кільця не містить обмотки. Площа поверхні основного кільця без обмоток перевищує площу поверхні кільця, покритої обмотками. Витки обмотки виконані симетрично щодо осі обертання.
Пристрій обертання містить, принаймні, одну котушку поздовжнього магнітного поля 12, виконану з можливістю створювати в обертовому речовині магнітне поле вздовж осі обертання. Котушка поздовжнього магнітного поля виконана навколо осі обертання. Котушки поперечного магнітного поля виконані поруч один з одним, при цьому навколо них виконана котушка поздовжнього магнітного поля, яка їх оточує.
Обертається речовина основного кільця на окремих ділянках містить або шар двовимірного провідника, або кілька багатошарових структур 13, 14, 15, 16, що містять кілька шарів двовимірних провідників 17, 18, 19, 20.
Двовимірні провідники являють собою штучно створені електропровідні системи на кордоні розділу двох плохопроводящіх середовищ, наприклад, вакуум - діелектрик, напівпровідник - діелектрик [4]. Приклад двовимірного провідника - шар електронів, утримуваний над поверхнею діелектрика з негативним спорідненістю до електрону (наприклад, рідкого гелію) силами електростатичного зображення (електрони поляризують діелектрик і притягуються до нього), а й зовнішнім постійним електричним полем, прикладеним перпендикулярно поверхні діелектрика. Аналогічно в гетероструктурах (наприклад, на основі арсеніду галію) у вільній поверхні напівпровідників утворюється двовимірний шар з надлишковою концентрацією рухливих носіїв заряду або зінверсної провідністю. Двовимірний шар утворюється через вигину зон і при додатку різниці потенціалів до структури метал - діелектрик - напівпровідник. Подвійними провідниками є і тонкі плівки металів і шаруваті кристали.
Основне кільце містить багато двовимірних провідників, наприклад, проводять плівок, виконаних з металу товщиною 0,01 - 0,1 мікрона, між якими виконані плівки з ізолятора. Провідні плівки виконані паралельними один одному і перпендикулярними осі обертання ротора. Много двумерных проводников, разделенных изоляторами, образуют многослойную структуру.
Между слоями двумерного проводника выполнены слои диэлектрика 21, 22, 23, 24. Структуры выполнены многослойными. Плоскость максимальной проводимости двумерного проводника перпендикулярна оси ротора. Двумерный проводник выполнен в виде проводящих пленок 25, 26, при этом плоскость пленки перпендикулярна оси ротора. Толщина пленки выбирается как можно меньше, например, порядка нескольких межатомных расстояний.
Некоторые структуры выполнены на торцевых поверхностях основного кольца, например, структуры 13, 14. Назовем их торцевыми структурами.
Торцевая структура основного кольца может содержать от 5 до 50 проводящих пленок. Ориентировочная толщина пленок из изолятора от 0,1 до 10 микрон . Проводящие пленки могут быть выполнены из ферромагнетика.
Остальные структуры, например структуры 15, 16, выполнены с боковых сторон основного кольца. Назовем их боковые структуры.
Двумерные проводники могут быть выполнены в виде ферромагнитных пленок.
Структуры выполнены в виде пластин, кроме того, дополнительно слои диэлектрика могут быть выполнены как диэлектрический волновод с возможностью пропускать вдоль плоскости слоя диэлектрика электромагнитное излучение с длиной волны излучения плазмонов. Для этого показатель преломления у диэлектрика в центре слоя диэлектрика должен быть больше, чем на краях слоя диэлектрика около двумерного проводника.
Выход диэлектрического волновода выполнен на боковой поверхности основного кольца. Для вывода из волновода излучения на боковой поверхности основного кольца выполнен торец диэлектрического волновода с возможностью вывода из торца излучения, распространяющегося внутри волновода.
Вращающееся вещество может содержать двумерный проводник, выполненный как слоистый кристалл [5]. Слоистый кристалл представляет собой кристалл со слоистым типом кристаллической упаковки и соответственно сильной анизотропией движения электронов. В качестве слоистого кристалла, который может содержать вращающееся вещество, можно предложить, например, интерканалированное соединение дихалькогенида переходного металла типа ТаS 2 с пиридином. Для этого соединения наблюдается высокая анизотропия проводимости порядка 10 5 .
Если вращаемое основное кольцо содержит многослойную систему двумерных проводников, например, проводящих пленок, разделенных изоляторами, или слоистые кристаллы, плоскость пленки перпендикулярна оси вращения, плоскость двумерного проводника перпендикулярна оси вращения и плоскость или направление максимальной проводимости слоистого кристалла перпендикулярна оси вращения.
Поверхность ротора, поверхность основного кольца может быть выполнена в виде многослойной структуры с двумерными проводниками. Многослойная структура поверхности ротора, поверхности основного кольца может содержать двумерные проводники, выполненные либо из одного материала, либо из разных материалов. При этом энергия Ферми материалов двумерных проводников по мере удаления от поверхности основного кольца, от поверхности ротора не убывает, то есть, либо энергия Ферми не меняется, либо возрастает в направлении от поверхности вглубь основного кольца, то есть, по мере удаления от поверхности основного кольца.
Внутри ротора, внутри основного кольца выполнен криостат 27 с возможностью охлаждать двумерные проводники в структурах с двумерным проводником. Внутри криостата налит хладагент 28, в качестве которого может быть выполнен жидкий гелий.
Устройство вращения соединено с проводящим экраном 29, выполненным из проводящего материала.
Внутренняя, обращенная к устройству вращения, поверхность экрана может быть выполнена в виде многослойной структуры с двумерными проводниками. Многослойная структура внутренней поверхности экрана может содержать двумерные проводники, выполненные либо из одного материала, либо из разных материалов. При этом энергия Ферми материалов двумерных проводников по мере удаления от поверхности основного кольца, от поверхности ротора не убывает, то есть, либо энергия Ферми не меняется, либо возрастает в направлении от поверхности вглубь экрана, то есть, по мере удаления от поверхности основного кольца.
Усередині екрана може бути виконаний кріостат з можливістю охолоджувати двовимірні провідники в структурах з двовимірним провідником. Усередині кріостату налитий холодоагент, в якості якого може бути виконаний рідкий гелій. Зовнішня поверхня кріостату виконана з провідного матеріалу з можливістю екранування випромінювання.
В екрані близько пристрою обертання виконано вікно 30 з можливістю вільного проходу через вікно електромагнітного випромінювання. Екран виконаний навколо пристрою обертання і оточує пристрій обертання. Поверхня екрану, звернена до пристрою обертання, може бути виконана з металу і відполірована.
Вікно може бути виконано з прозорого термостійкого діелектрика, наприклад кварцового скла. і вікно може бути виконано порожнім всередині. Усередині обсягу, обмеженого вікном і екраном, виконана вакуумна камера 31 з можливістю створювати і підтримувати вакуум навколо ротора. Наприклад, вакуумна камера може бути з'єднана з вакуумними насосами.
Апарат містить підвіс 32, з'єднаний з пристроєм обертання, з вакуумною камерою, з екраном і з основним кільцем, виконаний з можливістю забезпечити можливість ротора і основним кільцю вільно обертатися при зміні кута нахилу вакуумної камери по відношенню до вертикалі і при зміні напрямку сили тяжіння. Подивись може бути виконаний у вигляді карданного підвісу. Карданний підвіс виконаний навколо пристрою обертання, навколо основного кільця і навколо екрану. Карданний підвіс містить внутрішнє кільце підвісу 33 і зовнішнє кільце підстави підвісу 34, виконані одне всередині іншого, з'єднані з екраном і один з одним.
Біля вікна виконано пристрій використання енергії випромінювань і полів, створюваних обертовим ротором 35. Пристрій може оточувати з усіх боків екран з вікном, а екран з вікном може з усіх боків оточувати ротор. Кільце підстави підвісу може бути закріплено на пристрої використання енергії випромінювань і полів, створюваних обертовим ротором. При цьому всередині пристрою може бути виконана порожнина, всередині якої виконано і екран з вікном, і ротор, і підвіс. Коефіцієнт відображення електромагнітного випромінювання внутрішньої поверхні порожнини повинен бути менше коефіцієнта відбиття поверхні екрану.
Може бути передбачена можливість додатково заливати холодоагент з зовнішнього джерела всередину кріостату. Наприклад, від зовнішнього резервуара холодоагенту через кільця підвісу до ротора можуть бути підведені труби з холодоагентом, виконані з можливістю заливати холодоагент всередину кріостату.
Пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, може бути створено різних видів. У найпростішому випадку пристрій містить котел з рідиною або газом, з'єднаний системою трубопроводів з генератором і системою охолодження. При цьому генератор виконаний з можливістю виробляти електроенергію.
Апарат містить систему електроживлення 8, при цьому система електроживлення виконана з можливістю подачі енергії на пристрій обертання.
Конвертер Богданова працює наступним чином.
Пристрій обертання 1 обертає ротор 2 з обертається речовиною. Одночасно разом з ротором пристрій обертає і основне кільце 3 з обертається речовиною. Ротор, а разом з ним і основне кільце обертаються на системі ковзання 4, виконаної у вигляді системи роликів або підшипників, навколо пристрою обертання.
Ротор приводять в обертання три індукційні котушки поперечного поля 5, 6, 7. Для цього індукційна котушка електромагнітними силами починає обертати основне кільце ротора. Енергію на індукційну котушку подає система електроживлення індукційної котушки, що міститься в системі електроживлення 8.
Обертання кільця здійснюється наступним чином.
В той момент часу, коли один з витоків 9, 10, 11 обмотки, намотаний навколо кільця, знаходиться поблизу однієї конкретної індукційної котушки, в індукційній котушці починає наростати магнітне поле. Наростання в індукційній котушці магнітне поле створює в витку обмотки кільця індукційний струм, який спрямований так, щоб створюване їм магнітне поле було направлено в сторону, протилежну тій, в яку направлено поле індукційного котушки. При цьому на струм, поточний по обмотці кільця, з боку магнітного поля індукційного котушки діє сила Ампера, відразлива виток обмотки кільця від однієї індукційної котушки до іншої індукційної котушці. А в іншої індукційної котушки з боку наближається котушки поле направлено в протилежну сторону і там, навпаки, відбувається тяжіння витка до іншого котушці. Процес повторюється. Ця сила призводить кільце або диск в обертання. Це давно відомий один з можливих способів приведення ротора в обертання і прискорення обертання за допомогою електромагнітних сил.
Індукційна котушка виконана збоку від осі кільця так, що витки індукційної котушки оточують ділянку поверхні кільця зверху, з боків і знизу. Тому, після того, як кільце прийшло в обертання, виток обмотки кільця починає віддалятися від однієї індукційної котушки. Кільце або диск робить деяку частину одного обороту навколо осі, і виток обмотки кільця починає наближатися до іншої індукційної котушці. Індукційна котушка живиться змінним струмом і частота цього струму змінюється синхронно з частотою обороту кільця таким чином, що коли виток обмотки кільця підходить до індукційної котушці, то сила струму в витках індукційної котушки зменшується по модулю, і відповідно магнітне поле котушки теж зменшується. За витка кільця починають текти індукційні струми, що створюють магнітне поле, спрямоване протилежно полю індукційної котушки, що перешкоджає зменшенню поля в індукційній котушці. На струми, поточні по обмотці кільця, з боку магнітного поля індукційного котушки впливає сила Ампера, спрямована в бік індукційної котушки. Виток обмотки кільця притягається силою Ампера до індукційної котушці. Наближається до неї, проходить повз неї і починає віддалятися. У той момент, коли виток обмотки кільця проходить повз обмотки індукційної котушки, струм в індукційній котушці стає дорівнює нулю, а потім починає зростати, при цьому напрямок струму в індукційній котушці змінюється на протилежне. Після цього все повторюється, і таким чином кільце або диск розганяється. Спеціальний датчик вимірює швидкість обертання кільця, частотомір вимірює частоту струму, що подається на індукційну котушку, і спеціальний пристрій синхронізує частоту оборотів кільця і частоту струму, а інший пристрій синхронізує фазу струму в індукційній котушці і положення витка обмотки кільця таким чином, щоб виток обмотки кільця перебував поблизу індукційної котушки строго в момент рівності нулю магнітного поля котушки.
Оскільки ротор жорстко прикріплений до основного кільця, ротор починає обертатися разом з основним кільцем, і частота обертання ротора збільшується разом зі збільшенням частоти обертання основного кільця.
Пристрій обертання обертає багатошарові структури 13, 14, 15, 16, що містять шари двовимірного провідника 17, 18, 19, 20. Обертання відбувається так, що площина максимальної провідності шару двовимірного провідника перпендикулярна осі кільця, що збігається з віссю обертання. При обертанні шару двовимірного провідника, виконаного у вигляді провідної плівки, площину плівки перпендикулярна осі кільця. У двовимірному провіднику, наприклад в тонкій плівці, відбуваються коливання або обертання електронів плазмонів. При цьому коливання або обертання електронів плазмонів здійснюються переважно в одній площині.
Відомо, що якщо замагніченій кільце, закріплене на роликах, розігнати електромагнітними силами до великого числа обертів і обертати з великою швидкістю, то воно може, починаючи з деякої швидкості обертання, мимовільно прискорюватися, втрачати вагу і після цього злітати [2, 3]. В літературі з'явилися повідомлення, що на основі цього явища англійським винахідником Джоном Серліо створений літальний апарат під назвою диск Сірлом (Диск Серла, Царля, Шарля). Диск злітав. В ході польових випробувань Серл втратив таким чином кілька діючих апаратів, поки не навчився регулювати цей процес. Після цього був проведений керований політ апарату з Лондона на півострів Корнуолл і назад, що в цілому становить 600 км.
У нашому випадку до великого числа обертів розганяється основне кільце. Основне кільце може бути виконано у вигляді магніту. Основне кільце може бути покрито феромагнітним матеріалом. Він намагничивается, причому кільце може намагнічуватися попередньо, і теж стає великим магнітом. При обертанні з великою швидкістю, при такій швидкості обертання, при якій диск Серла починає мимоволі розганятися, втрачати вагу і злітати, ротор разом з основним кільцем теж починає мимоволі розганятися. Покажемо, що одночасно основне кільце при деяких умовах випромінює електромагнітне випромінювання. Покажемо, що це випромінювання є причиною самовільного прискорення обертання основного кільця.
| 1-а сторінка | 2-а сторінка | 3-тя сторінка |
ДЖЕРЕЛА ІНФОРМАЦІЇ
Ігор Царьов. Енциклопедія чудес. Москва. Голос. 1998,. 189.
В.А. Чорнобрива. Енциклопедія непізнаного. Москва, 1998 г., с. 104.
Ігор Царьов. Енциклопедія чудес. Москва, 1998 г., стр.413.
Фізична енциклопедія. Том 1, Москва, 1988 г., стр.565.
Фізична енциклопедія. Том 2, Москва, 1990 г., стр 252.
Л.Д. Ландау, Е.М. Ліфшиц. Теорія поля. Москва 1973 р стор.124.
Фізична енциклопедія. Том 4, Москва, 1994 г., стр.405.
Фізична енциклопедія. Том 1, Москва, 1988 г., стр.569.
Фізична енциклопедія. Том 1, Москва, 1988 г., стр.293.
Фізична енциклопедія. Том 2, Москва, 1990 г., стр.664.
Савелій Кашницький. Смерть подібна стрижці волосся. Московський комсомолець. 24 грудня 1999 р стор.4.
Фізична енциклопедія. Том 3, Москва, 1992 р, стр.601.
Фізична енциклопедія. Том 3, Москва, 1992 р, стор.116.
Фізична енциклопедія. Том 3, Москва, 1992 р, стор.119.
Ф. Качмарек. Введення в фізику лазерів. Москва. 1981 р стр.530.
Л.Д. Ландау, Е.М. Ліфшиц. Теорія поля. Москва 1973 р стр.280.
Б.М. Яворський, А.А. Детлаф. Довідник з фізики. 1996 року, стр.705.
В.П. Бурдаков, Ю.І. Данилов. Фізичні проблеми космічної тягової енергетики. 1969 р стор.154.
Б.М. Яворський, А.А. Детлаф. Довідник з фізики. 1996 року, стр.283.
Гороскоп. 10. 1999 року, стор.3.
Дюдерштадт Дж., Мозес Г. інерціальна термоядерний синтез. Пер. з англ. М. +1984.
ФОРМУЛА ВИНАХОДУ
Апарат для вироблення енергії на нових фізичних принципах, що містить пристрій обертання, при цьому пристрій обертання містить статор і ротор, причому пристрій обертання виконано з можливістю обертати ротор, при цьому ротор містить обертається речовина і виконаний з можливістю обертатися навколо осі, що відрізняється тим, що містить , по крайней мере, один пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, виконане близько ротора з можливістю використовувати енергію випромінювань і полів, створюваних обертовим ротором, при цьому ротор містить, принаймні, один шар обертається речовини, виконаний з можливістю забезпечення можливості руху носіїв заряду в шарі вздовж двовимірної поверхні.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить котел з рідиною або з газом.
Апарат для вироблення енергії на нових фізичних принципах по п.2, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить генератор, виконаний з можливістю вироблення електроенергії, при цьому генератор з'єднаний з котлом і з системою охолодження котла.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить МГД генератор.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить, принаймні, один прискорювач, який містить систему харчування, магнітну котушку, вакуумну камеру, систему фокусування, прискорюють електроди, систему подачі прискорюється робочого тіла, по крайней мере, один конденсатор, високовольтний генератор, що містить пристрій, що викликає перенесення зарядів, відокремлений провідник, причому всередині провідника виконана система подачі прискорюється робочого тіла, при цьому вакуумна камера містить стінки, виконані з ізолятора в вигляді ізолюючих труб, і в камері виконано пристрій утримання у висячому положенні елементів прискорювача, виконане з можливістю утримувати на вазі елементи прискорювача, що утворюють складові частини прискорювача, причому пристрій, що викликає перенесення зарядів, містить, принаймні, один зовнішній конденсатор і батарею з'єднаних послідовно внутрішніх конденсаторів, виконаних всередині вакуумної камери так, що дві крайні обкладки крайніх внутрішніх конденсаторів батареї суміщені з обкладинками зовнішнього конденсатора, при цьому між обкладинками, принаймні, одного конденсатора виконаний зазор, в якому немає діелектрика, причому, по крайней мере, один зовнішній конденсатор електрично з'єднаний з основним відокремленим провідником, при цьому пристрій, що викликає перенесення зарядів, виконано з можливістю викликати перенесення зарядів між обкладинками зовнішнього конденсатора через внутрішні конденсатори або механічно, або електричним полем, або випромінюванням радіоактивних ізотопів, причому пристрій виконаний з можливістю викликати перенесення зарядів певного знака в сторону однієї обкладки зовнішнього конденсатора і не викликати перенесення в бік іншої обкладання, до того ж, пристрій утримання у висячому положенні елементів прискорювача виконано з можливістю утримувати на вазі всередині вакуумної камери, по крайней мере, одну обкладку зовнішнього конденсатора і основний відокремлений провідник так, щоб обкладка зовнішнього конденсатора і відокремлений провідник не торкалися стінок вакуумної камери.
Апарат для вироблення енергії на нових фізичних принципах по п.5, що відрізняється тим, що пристрій, що викликає перенесення зарядів, містить, принаймні, одну трубу з рідиною або газом, з'єднану з системою охолодження, при цьому з трубою через систему клапанів з'єднаний, по крайней мере, один котел, виконаний близько ротора, причому всередині труби виконана, принаймні, одна турбіна, виконана з можливістю обертатися під напором рідини або газу, поєднана з генератором, виконаним з можливістю виробляти електроенергію під час обертання турбіни, при цьому генератор з'єднаний з прискорювачем електронів.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить більше двох прискорювачів, крім того, між прискорювачами виконано пристрій для внесення мішені для термоядерної реакції, при цьому в точці перетину осей прискорювачів передбачено внесення мішені для термоядерної реакції, причому прискорювачі виконані симетрично щодо точки розташування мішені і з'єднані в драйвер.
Апарат для вироблення енергії на нових фізичних принципах по п.7, що відрізняється тим, що, по крайней мере, два пристрої обертання речовини з роторами виконані під елементом прискорювача, при цьому ротори виконані симетрично щодо вертикальної лінії, що проходить через вісь симетрії елемента прискорювача.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що містить, принаймні, один провідний екран, виконаний поруч, по крайней мере, з одним ротором, при цьому екран містить проводить матеріал, причому екран виконаний з можливістю екранувати електромагнітне випромінювання, при цьому поруч з ротором виконано пристрій використання енергії випромінювань і полів, створюваних обертовим ротором.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що або ротор виконаний у вигляді кільця, або ротор з обертається речовиною виконаний у вигляді диска, причому пристрій обертання речовини виконано у вигляді електродвигуна, що містить ротор і статор.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що навколо осі пристрою обертання речовини виконана система ковзання, що містить, принаймні, одну систему роликів, з'єднаних з пристроєм обертання речовини, при цьому ролики виконані з можливістю забезпечити ротора можливість обертатися навколо осі пристрою.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить кільце, при цьому кільце виконано у вигляді намагніченого кільця, причому обертається речовина містить феромагнітний матеріал.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що обертається речовина містить парамагнітний матеріал.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що містить виконану близько пристрою обертання речовини, по крайней мере, одну індукційну котушку і систему харчування індукційної котушки.
Апарат для вироблення енергії на нових фізичних принципах по п.14, що відрізняється тим, що індукційна котушка виконана навколо ротора, при цьому вісь ротора паралельна площині витків індукційної котушки.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить кільце, що містить, принаймні, один виток обмотки, намотаної на кільце, при цьому обмотка електрично ізольована від кільця, причому вісь витка лежить в площині кільця , при цьому обмотка займає кутовий сегмент кільця не більше половини поверхні кільця.
Апарат для вироблення енергії на нових фізичних принципах по п.16, що відрізняється тим, що обмотка містить надпровідник.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій обертання речовини пов'язане з провідним екраном, виконаним з провідного матеріалу, причому в екрані виконано, принаймні, одне вікно з можливістю вільного проходу через вікно електромагнітного випромінювання, крім того, екран виконаний навколо пристрою обертання речовини і оточує пристрій обертання речовини.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить кріостат, при цьому кріостат виконаний всередині ротора.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить двовимірний провідник.
Апарат для вироблення енергії на нових фізичних принципах по п.20, що відрізняється тим, що площина максимальної провідності двовимірного провідника перпендикулярна осі ротора.
Апарат для вироблення енергії на нових фізичних принципах по п.20 або 21, який відрізняється тим, що двовимірний провідник виконаний у вигляді провідної плівки, при цьому площина плівки перпендикулярна осі кільця або диска.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить кільце або диск, причому кільце або диск містять шаруватий кристал, при цьому площина максимальної провідності шаруватого кристала перпендикулярна осі кільця або диска.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить кільце або диск, причому кільце або диск містять, принаймні, дві структури, що містять, принаймні, два шари двовимірного провідника, крім того, між шарами двовимірного провідника виконаний діелектрик, при цьому структура виконана у вигляді пластини, причому між пластинами виконані зазори порожнього простору, при цьому пластини з'єднані один з одним і утворюють кільце або диск, причому зазор відкритий з боку бічної поверхні кільця або диска.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить, принаймні, дві структури, що містять, принаймні, два шари двовимірного провідника, при цьому між шарами двовимірного провідника виконаний діелектрик, причому діелектрик виконаний у вигляді хвилеводу.
Апарат для вироблення енергії на нових фізичних принципах по п.1 або 20, який відрізняється тим, що ротор містить, принаймні, одну структуру, яка містить, принаймні, два шари двовимірного провідника, при цьому енергія Фермі матеріалу шару двовимірного провідника зі зростанням відстані від поверхні ротора не убуває, причому або енергія Фермі, по крайней мере, в двох сусідніх шарах двовимірного провідника не змінюється, або зростає в сусідніх шарах в напрямку від поверхні ротора вглиб ротора з ростом відстані від поверхні ротора.
Апарат для вироблення енергії на нових фізичних принципах по п.20, що відрізняється тим, що двовимірний провідник виконаний у вигляді плівки.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що апарат містить підвіс, з'єднаний з пристроєм обертання речовини і з ротором, виконаний з можливістю забезпечити можливість ротора вільно обертатися при переміщеннях і вирощених апарату.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що підвіс виконаний у вигляді карданного підвісу, сполученого з пристроєм обертання речовини, при цьому пристрій пов'язане з ротором, причому підвіс виконаний з можливістю забезпечити можливість ротора вільно обертатися при переміщеннях і вирощених апарату.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що ротор містить рідину, при цьому пристрій обертання речовини виконано з можливістю обертати рідина.
Апарат для вироблення енергії на нових фізичних принципах по п.1 або 30, який відрізняється тим, що рідина виконана у вигляді ртуті або у вигляді феромагнітної рідини.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що містить пристрій електричного розкладання води або вуглеводнів на складові частини з виділенням водню, виконане з можливістю викликати розкладання води або вуглеводнів за допомогою електрики.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що містить, принаймні, одну додаткову котушку поздовжнього магнітного поля, виконану з можливістю створювати в обертовому речовині магнітне поле вздовж осі обертання речовини.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що додаткові котушки подовжнього магнітного поля виконані навколо осі обертання речовини.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій обертання речовини містить, принаймні, одну додаткову котушку поперечного магнітного поля, виконану з можливістю створювати в обертовому речовині магнітне поле поперек осі обертання речовини, при цьому силові лінії котушки йдуть перпендикулярно осі обертання речовини.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором, містить, принаймні, одну турбіну, з'єднану з генератором, при цьому генератор виконаний з можливістю виробляти електроенергію під час обертання турбіни, причому турбіна виконана близько ротора і лопать турбіни виконана похило під кутом по відношенню до осі обертання ротора.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання енергії випромінювань і полів, створюваних обертовим ротором містить, принаймні, одну турбіну, з'єднану з генератором, при цьому генератор виконаний з можливістю виробляти електроенергію під час обертання турбіни, причому, по крайней мере, на одній лопаті турбіни виконаний, принаймні, один ротор, причому близько ротора виконаний, принаймні, один відбивач, при цьому відбивач виконаний похило під кутом по відношенню до осі обертання ротора.
Апарат для вироблення енергії на нових фізичних принципах по п.9, що відрізняється тим, що внутрішня, звернена до пристрою обертання речовини, поверхня екрану виконана у вигляді багатошарової структури з двовимірними провідниками, при цьому багатошарова структура внутрішньої поверхні екрану містить двовимірні провідники, виконані або з одного матеріалу, або з різних матеріалів, причому енергія Фермі матеріалів шарів двовимірних провідників зі зростанням відстані до поверхні ротора не убуває, при цьому або енергія Фермі не змінюється, принаймні, у двох сусідніх шарів двовимірних провідників, або зростає в напрямку від поверхні ротора вглиб екрану, по крайней мере, у двох сусідніх шарів двовимірних провідників зі зростанням відстані до поверхні основного кільця, причому всередині екрану виконаний, принаймні, один кріостат з можливістю охолоджувати двовимірні провідники в структурах з двовимірними провідниками.
Апарат для вироблення енергії на нових фізичних принципах по п.5, що відрізняється тим, що пристрій, що викликає перенесення зарядів, містить проводять пластини, виконані між обкладинками зовнішнього конденсатора, при цьому на поверхні пластини, зверненої до однієї обкладанні зовнішнього конденсатора, виконані емісійні катоди, а на поверхні пластини, зверненої до іншої обкладанні зовнішнього конденсатора, емісійних катодів немає, крім того, пластина поєднана з обкладанням внутрішнього конденсатора.
Апарат для вироблення енергії на нових фізичних принципах по п.9, що відрізняється тим, що в екрані близько обертається речовини виконано, принаймні, одне вікно, при цьому поруч з вікном виконано пристрій використання енергії випромінювань і полів, створюваних обертовим ротором.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що пристрій використання випромінювань і полів, створюваних обертовим ротором, містить, принаймні, один відбивач, виконаний поруч, по крайней мере, з одним ротором, при цьому відбивач містить проводить матеріал, причому відбивач виконаний з можливістю відображати електромагнітне випромінювання.
Апарат для вироблення енергії на нових фізичних принципах по п.1, що відрізняється тим, що в пристрої використання випромінювань і полів, створюваних обертовим ротором, виконана порожнина, причому в порожнині виконано, принаймні, одне вікно, виконане з можливістю виведення назовні апарату електромагнітного випромінювання.
Апарат для вироблення енергії на нових фізичних принципах по п.42, що відрізняється тим, що, по крайней мере, одне вікно виконано з прозорого тугоплавкого матеріалу.
Апарат для вироблення енергії на нових фізичних принципах по п.42, що відрізняється тим, що вікно пов'язане з провідної кришкою і з пристроєм переміщення кришки, виконаним з можливістю відкривати і закривати вікно, причому кришка і пристрій переміщення кришки виконані з можливістю змінювати, регулювати потік електромагнітного випромінювання, що проходить через вікно, а й відкривати і закривати вікно.
Апарат для вироблення енергії на нових фізичних принципах по п.41 або 42, який відрізняється тим, що пристрій використання випромінювань і полів, створюваних обертовим ротором, містить, принаймні, один пристрій переміщення відбивача, виконане з можливістю переміщати або повертати відбивач щодо вікна.
Версія для друку
Дата публікації 23.11.2006гг
Коментарі
Коментуючи, пам'ятайте про те, що зміст і тон Вашого повідомлення можуть зачіпати почуття реальних людей, проявляйте повагу та толерантність до своїх співрозмовників навіть у тому випадку, якщо Ви не поділяєте їхню думку, Ваша поведінка за умов свободи висловлювань та анонімності, наданих інтернетом, змінює не тільки віртуальний, але й реальний світ. Всі коменти приховані з індексу, спам контролюється.
