ВИНАХІД
Патент Російської Федерації RU2084516
Агробіологічні ЕЛЕКТРОСТАНЦІЯ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.04.06
Використання: утилізація гною, посліду, очищення стоків з виробленням біогазу і за результатами його спалювання електроенергії і в залишку біодобрива на підприємствах АПК.
Суть винаходу: агробіологічна електростанція містить збірник стоків, гною, посліду, повідомлений з біореактором, виконаному з камерами кислого, регресії кислого, нейтрального, лужного бродіння і забезпеченим пристроєм, що перемішує, причому камера лужного бродіння повідомлена з камерою метанового бродіння по біогазу і освітленої бражці, яка повідомлена з газовою турбіною електрогенератора, причому зовні біореактора розміщений твердофазний ферментер, що складається з вертикальних камер, що мають внизу канали з перфорованими перегородками, повідомлені з вентилятором. Газова турбіна по вихлопу повідомлена з каналами ферментера, у верхній частині якого розташовані патрубки підведення недобору з камери лужного бродіння, а внизу камери мають розвантажувальні пристрої, наприклад, шнеки, повідомлені з брикетувальники.
ОПИС ВИНАХОДИ
Винахід відноситься до утилізації гною, посліду, очищення стоків з виробленням біогазу і за результатами його спалювання електроенергії і в залишку біодобрива і може бути використано на підприємствах АПК.
Відома установка, в якій зовні біореактора розміщений твердофазний ферментер, виконаний в иде вертикальних камер, що мають внизу канали з перфорованими перегородками, що повідомляють їх з вентилятором, а вгорі з завантажувальним пристроєм (патент РФ N 2017810, кл. З 12 М 1/107, 1991 ). Певною установці відсутні умови утилізації тепла вихлопу газової турбіни, що знижує ефективність роботи установки.
Відома установка, що містить збірник стоків, гною, посліду, повідомлений з біореактором, виконаному з камерами кислого, нейтрального, лужного бродіння, забезпечений пристроєм, що перемішує, причому камера лужного бродіння виконана повідомленої з камерою метанового бродіння по біогазу і освітленої бражці, при цьому камера метанового бродіння повідомлена по біогазу з газовою турбіною електрогенератора (Віестур У.Е. Кузнєцов А.М. Савенков В. В. Системи ферментації. Рига, 1986, с. 18-19), недоліком установки є високий витрата енергії на температурну стабілізацію процесів бродіння.
Завдання винаходу підвищення ефективності роботи установки - досягається тим, що біореактор забезпечений твердофазним ферментерами, що складається з розміщених з зовнішніх сторін біореактора вертикальних камер, що мають в нижній частині канали з перфорованими перегородками, повідомлені за допомогою вентилятора з газовою турбіною, а ферментер має у верхній частині патрубки підведення недоброда, з'єднані з камерою лужного бродіння, при цьому камери ферментера в нижній частині забезпечені розвантажувальними пристроями, повідомленими з брикетувальники.

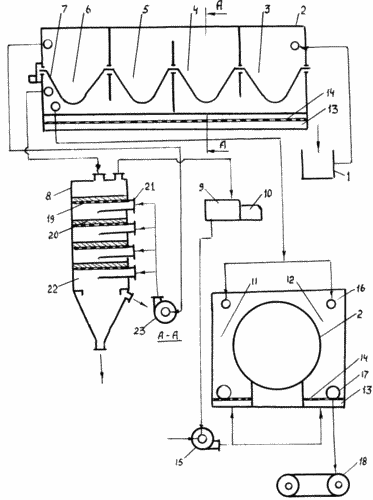

На кресленні схематично зображено агробіологічна електростанція і розріз А-А.
 |
Агробіологічна електростанція містить збірник 1 стоків, гною, посліду, повідомлений з ним біореактор 2, що має камери: 3 кислого, 4 - регресії кислого, 5 нейтрального, 6 лужного бродіння, і забезпечений пристроєм, що перемішує 7, причому камера 6 лужного бродіння виконана повідомленої з камерою 8 метанового бродіння по біогазу і освітленої бражці, при цьому камера 8 метанового бродіння повідомлена по біогазу з газовою турбіною 9 електрогенератора 10, причому зовні біореактора 2 розміщений твердофазний ферментер, що складається з вертикальних камер 11 і 12, що мають внизу канали 13 з перфорованими перегородками 14, повідомлені з вентилятором 15. Газова турбіна 9 по вихлопу повідомлена з каналами 13 ферментера, у верхній частині якого розташовані патрубки 16 підведення недоброда з камери 6 лужного бродіння, а внизу камери 11 і 12 виконані з розвантажувальними пристроями 17, наприклад, шнеками, повідомленими з брикетувальна пресом 18. Камера 8 метанового бродіння виконана з провальними перегородками 19 з розміщеною на них иммобилизационной засипанням 20 і тангенціальними патрубками 21 введення біогазу в секції 22 від нагнітача 23 біогазу з камери 6 лужного бродіння. |
Агробіологічні ЕЛЕКТРОСТАНЦІЯ працює наступним чином
Стоки з концентрацією посліду або гною при концентрації 10 12% надходять в біореактор 2 і послідовно сбраживаются в камерах 3 6 при перемішуванні пристроєм 7. Біогаз з камери 6 нагнітачем 23 через тангенціальні патрубки 21 подають в секції 22, при зрошенні освітленої бражкою з камери 6 відбувається збагачення біогазу метаном при проходженні через иммобилизационной засипку 20. Збагачений біогаз спалюють в газовій турбіні 9 приводу електрогенератора 10. Вихлоп вентилятором 15 нагнітають через шар засипки в камерах 11 і 12 твердофазного ферментера, в якому відбувається підйом температури до 50 70 o C, забезпечуючи температурну стабілізацію бродіння в біореакторі 2 і одночасно усунення схожості насіння бур'янів і загибель патогенної флори з біореактора 2, що надходить по патрубкам 16. Підсушені біодобрива вивантажують шнеком і направляють на брикетування в прес 18, причому брикети та електроенергія є товарною продукцією для підприємств АПК. Одночасно з камери 8 отримують осветленную воду для гідрозмиву і гідросплава гною або посліду і усуваються запахи в приміщеннях ферм за рахунок відбору повітря в вентилятор 15.
ФОРМУЛА ВИНАХОДУ
Агробіологічна електростанція, яка містить збірник стоків, гною, посліду, повідомлений з ним біореактор з камерами кислого, нейтрального і лужного бродіння, забезпечений пристроєм, що перемішує, камеру метанового бродіння по біогазу і сполучену з нею газову турбіну електрогенератора, що відрізняється тим, що біореактор забезпечений твердофазним ферментерами, що складається з розміщених з зовнішніх сторін біореактора вертикальних камер, що мають в нижній частині канали з перфорованими перегородками, повідомлені за допомогою вентилятора з газовою турбіною, а ферментер має у верхній частині патрубки підведення недоброда, з'єднані з камерою лужного бродіння, при цьому камери ферментера в нижній частині забезпечені розвантажувальними пристроями, повідомленими з брикетувальники.
