ВИНАХІД
Патент Російської Федерації RU2282929
ДВИГУН-трансформатор
Ім'я винахідника: Мартинов Валентин Григорович (RU); Фельдт Ольга Валентинівна (RU); Карпенко Юлія Валентинівна (RU)
Ім'я патентовласника: Мартинов Валентин Григорович (RU); Фельдт Ольга Валентинівна (RU); Карпенко Юлія Валентинівна (RU)
Адреса для листування: 143400, Московська обл., М Красногорськ, вул. Димитрова, 10, кв.42, В.Г. Мартинову
Дата початку дії патенту: 2003.11.21
Двигун-трансформатор складається з трансформатора змінного струму, у якого муздрамтеатр виконаний у вигляді кільця з виступами по всьому периметру перетину кільця і по всій довжині його окружності, а всередині муздрамтеатру - кільця обертається немагнітний ротор, в циліндричну поверхню якого втоплені магніти на такій же відстані один від одного, як і виступи на муздрамтеатрі-кільці. На кінцях немагнитного ротора, які виступають за поверхні муздрамтеатру-кільця, закріплені немагнітні диски і зовнішнє немагнітне кільце. У всі їх внутрішні поверхні втоплені магніти з таким же кроком, як і виступи на муздрамтеатрі-кільці. Крок між виступами дорівнює переміщенню точки на поверхні ротора при його обертанні за один повний період змінного струму. На муздрамтеатрі-кільці в проміжках між виступами намотані первинна і вторинна електричні обмотки. Технічний результат полягає в збільшенні крутного моменту.
ОПИС ВИНАХОДИ
Передбачуване винахід відноситься до електроенергетики.
В даний час трансформатор застосовується для перетворення змінного струму з одного напруги на інше.
Пропонується муздрамтеатр трансформатора виконати у вигляді кільця з виступами по всьому периметру перетину кільця і по всій довжині його окружності. Усередині муздрамтеатру-кільця обертається немагнітний ротор, в циліндричну поверхню якого втоплені магніти на такій же відстані один від одного, як і виступи на муздрамтеатрі-кільці.
 |
На кінцях немагнитного ротора, які виступають за поверхні муздрамтеатру-кільця, закріплені немагнітні диски і зовнішнє немагнітне кільце. У всі їх внутрішні поверхні втоплені магніти з таким же кроком, як і виступи на муздрамтеатрі-кільці. Крок між виступами дорівнює переміщенню точки на поверхні ротора при його обертанні за один повний період змінного струму.

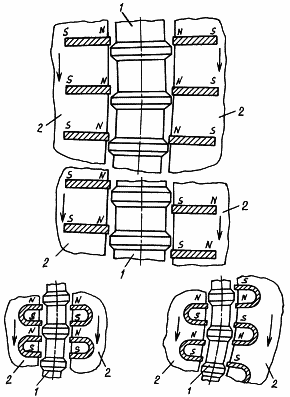

де Т - крок між виступами, Д - діаметр виступаючих магнітів ротора і внутрішній діаметр виступів муздрамтеатру-кільця, N - число періодів змінного струму в секунду. На муздрамтеатрі - кільці в проміжках між виступами намотані первинна і вторинна електричні обмотки. На кресленні показані чотири виконання закріплення магнітів: прямого і подковообразного. 1 - магнітопровід-кільце, 2 - ротор обертається. |
Необхідно розкрутити немагнітний ротор з вбудованими в нього магнітами до швидкості, при якій за один повний період змінного струму один полюс магніту переміститься від одного виступу муздрамтеатру-кільця до іншого виступу.
Тоді при одному напівперіоді змінного струму виступи муздрамтеатру-кільця притягують кінці магнітів ротора, а при іншому напівперіоді змінного струму вони відштовхують ці ж кінці магнітів. Після цього необхідно подати змінний струм на первинну обмотку. В результаті у вторинній обмотці отримаємо змінний струм потрібного напруги, а обертовий ротор з магнітами буде давати крутний момент, який можна використовувати для різноманітних потреб.
ФОРМУЛА ВИНАХОДУ
Двигун-трансформатор, що містить муздрамтеатр у вигляді кільця з розташованими по всьому периметру перетину кільця виступами, в проміжках між якими намотані дві обмотки, первинна, обтічна змінним струмом, і вторинна - взаємодіє з полюсами магнітів чергується полярності, встановлених на роторі, відстань між полюсами яких дорівнює відстані між виступами муздрамтеатру, що відрізняється тим, що ротор виконаний з немагнітним корпусом і розташований всередині кільцевого муздрамтеатру і на його циліндричної поверхні вбудовані магніти, а через бічні немагнітні диски до ротора прикріплено зовнішнє немагнітне кільце з вбудованими в усі їх внутрішні поверхні магнітами, взаємодіючими при обертанні з виступами муздрамтеатру, несе обмотки.
Версія для друку
Дата публікації 05.12.2006гг
