ВИНАХІД
Патент Російської Федерації RU2055235

Гравітаційні ДЖЕРЕЛО ЕНЕРГІЇ

Ім'я винахідника: Юрик Олексій Дмитрович; Юрик Дмитро Олексійович
Ім'я патентовласника: Юрик Олексій Дмитрович; Юрик Дмитро Олексійович
Адреса для листування:
Дата початку дії патенту: 1993.03.29

Використання: в енергетиці, а й в інших галузях народного господарства: авіабудуванні, транспорті, суднобудуванні. Суть винаходу: гравітаційний джерело енергії містить раму з вертикальними колонками, з встановленої на них платформою з ротором, виконаним у вигляді двох куль-індукторів з вільно переміщається в вертикальній площині віссю обертання і пов'язаними між собою каналами МГД-генератора, а й гідропідсилювачі горизонтального і вертикального переміщення і електромагнітну систему управління, підключену до зовнішнього джерела енергії. Кожен шар-індуктор розміщений з зазором в камері високого тиску, всередині якої по колу розміщено з можливістю зворотно-поступального переміщення радіальні лопатки з кульовими колесами-руху, що утворюють робочі секції, які заповнюються наполовину камери високого тиску рідиною або газовим середовищем високого тиску, і містить всередині розміщені з зазором: кульове кільце-дебаланса, раму планетарного пристрою, всередині якої розміщені додаткова кульова робоча камера, не менше двох рухомих радіальних лопаток, з пружинами-противодавления, взаємодіючих своїми кінцями з внутрішньою поверхнею кульового кільця-дебаланса і зовнішньою поверхнею кулі-ексцентрика, розміщеного з зазором всередині додаткової кульової робочої камери, при цьому суміжні рухливі радіальні лопатки утворюють допоміжні робочі камери, розділені на зовнішні і внутрішні робочі порожнини, пов'язані між собою каналами зв'язку і заповнені електропровідний рідиною, а зовнішні робочі порожнини спарених куль-індукторів з'єднані каналами МГД- генератора. Для обмеження переміщення кулі-ексцентрика і кульового кільця-дебаланса щодо рами планетарного пристрої всередині кулі-індуктора нерухомо встановлені не менше двох радіальних лопаток і штанги-орієнтації з пружинами-противодавления, які пов'язані із зовнішньою поверхнею кулі-ексцентрика.

ОПИС ВИНАХОДИ

Винахід відноситься до енергетики, а саме до джерел енергії, і може бути використано в різних областях народного господарства: в авіабудуванні, транспорті, суднобудуванні.

Відомо водяне колесо (авт. Св. СРСР N 1326770, кл. F 03 G 3/00 від 30.07.86 р), яке містить кожух з підвідним та відвідним співісними водоводами відповідно високого і низького тиску і встановлений в кожух ротор з радіально розташованими лопатками , причому останні в площині, перпендикулярній осі відвідав, встановлені з мінімальним зазором щодо кожуха і забезпечені бічними стінками, що утворюють з лопатками камери, в кожній з яких розміщена еластична перегородка, герметично розділяє камеру на зовнішню і внутрішню порожнини, симетрично розташовані відносно осі ротора, внутрішні герметичні порожнини попарно з'єднані між собою порожніми спицями, виконаними у вигляді каналів МГД-генератора.

Проте відоме пристрій принципово відрізняється від пропонованого і має ряд недоліків. При експлуатації його необхідний великий витрата води високого тиску для компенсації відцентрових сил усередині ротора при його обертальному русі, низький ККД, обумовлений тим, що вода високого тиску з підводить водоводу зовнішніми порожнинами ротора переміщається в відвідний водовід низького тиску і надалі не використовується отримання енергії здійснюється тільки за рахунок переміщення води високого тиску. Крім того, більш ефективні пристрої управління об'єктом відсутні, так як вісь обертання ротора жорстко закріплена і переміщення всередині ротора здійснюється тільки електропровідний рідини.

Найбільш близьким до винаходу є двигун, який використовує механічну енергію вантажів, що включає обертається механічний двигун, який містить диск, по колу якого встановлено радіальні спиці з'єднані одним кінцем з нерухомою горизонтальною віссю обертання, а на іншому кінці кожної спиці розміщена секція для прийому куль. На другий нерухомою горизонтальній осі обертання встановлений елеватор, всередині якого по секціях розміщені вільно переміщаються кулі, при цьому в елеваторі в кожній секції, встановлені похилі площадки (вертушки з пружинами) передачі куль в секції елеватора, причому елеватор з кулями приводиться в обертальний рух від зовнішнього пристрою. Осі обертання обертового механічного двигуна і елеватора жорстко закріплені на рамі пристрою.

Недоліками цього двигуна є низька ККД і надійність.

Відоме технічне рішення включає наступні ознаки, подібні з прототипом: зовнішнє джерело енергії, камеру високого тиску, в якій перепад тиску води підтримується в діаметрально протилежних областях за допомогою зовнішнього джерела енергії, ротор з віссю обертання, розміщений в камері високого тиску, всередині містить канали МГД- генератора.

Завдання винаходи створення спареного джерела енергії, що працює в протифазі один з одним, а й забезпечення управління об'єктом як зовні, так і зсередини.

Завдання вирішується тим, що гравітаційний джерело енергії (ДІЕ), що містить ротор, по колу внутрішньої поверхні якого розміщені робочі камери в кожній з яких встановлена ​​перегородка, герметично розділяє робочу камеру на зовнішню і внутрішні порожнини, останні попарно з'єднані між собою порожніми спицями, виконаними в вигляді каналів МГД-генератора, при цьому спиці і повідомлені з ними порожнини заповнені електропровідний рідиною, забезпечений електромагнітною системою управління, рамою, на якій встановлена ​​з можливістю переміщення у вертикальній площині платформа з розміщеним на ній ротором, виконаним у вигляді не менше двох куль-індукторів , пов'язаних між собою однією віссю обертання і встановлених з можливістю переміщення у вертикальній площині і обертання навколо осі відносно один до одного в межах одного обороту, при цьому кожен шар-індуктор встановлений всередині кульової камери високого тиску ексцентрично останньої з зазором, в якій розміщені з можливістю зворотно-поступального переміщення радіальні лопатки з кульовими колесами-руху, що утворюють між зовнішньою поверхнею кульового кільця-дебаланса кулі-індуктора і внутрішньою поверхнею кульової камери високого тиску робочі секції, розміщені з одного боку щодо вертикальній площині, що проходить по осі симетрії кульової камери високого тиску, і заповнені рідиною або газовим середовищем під високим тиском, а з іншого боку заповнені рідиною або газовим середовищем низького тиску. Усередині кульового кільця-дебаланса кулі-індуктора з зазором встановлена ​​рама планетарного пристрої з горизонтальною віссю обертання, закріпленої на платформі, в центральній частині рами планетарного пристрою розміщена додаткова кульова робоча камера, всередині якої з зазором встановлено куля-ексцентрик, заповнений газом або важкої рідкої середовищем , при цьому на внутрішніх поверхнях кульового кільця-дебаланса і додаткової кульової робочої камери розміщені не менше двох нерухомо закріплених радіальних лопаток, причому по колу в радіальній площині рами планетарного пристрої встановлено не менше двох рухомих радіальних лопаток, в кожній з яких один кінець встановлений з можливістю взаємодії з поверхнею кулі-ексцентрика, а інший з внутрішньою поверхнею кульового кільця-дебаланса. По колу зовнішньої поверхні кулі-ексцентрика розміщені не менше двох рухливих штанг-орієнтації, встановлених з можливістю взаємодії з внутрішньою поверхнею до- виконавчої кульової робочої камери рами планетарного пристрою, при цьому на окружності в радіальній площині рами планетарного пристрою виконано не менше двох допоміжних робочих камер , кожна з яких утворена двома суміжними рухливими радіальними лопатками, встановленими з можливістю переміщення в радіальній площині між внутрішньою поверхнею кульового кільця-дебаланса і зовнішньою поверхнею кулі-ексцентрика, причому кожна допоміжна робоча камера виконана у вигляді зовнішньої робочої порожнини, утвореної двома суміжними рухливими радіальними лопатками і внутрішньою поверхнею кульового кільця-дебаланса, і внутрішньої робочої порожнини, утвореної двома суміжними рухливими радіальними лопатками і зовнішньою поверхнею кулі-ексцентрика, яке з'єднані між собою каналами зв'язку, при цьому зовнішні робочі порожнини, симетрично розташовані відносно осі обертання двох куль-індукторів, попарно з'єднані між собою каналами МГД-генератора і заповнені електропровідний рідиною (рідиною або газом). На кожному кулі-індукторі встановлені пружини-противодавления для врівноваження відцентрових сил, елементи електромагнітної системи, електрично пов'язаної із зовнішнім джерелом електроенергії, розміщені на кульовому кільці-дебаланс, на рамі планетарного пристрою, на рухомих радіальних лопатках і на кулі-ексцентрики для переміщення шара- ексцентрика і кульового кільця-дебаланса під дією магнітного поля щодо рами планетарного пристрою.

У вертикальній площині можуть бути встановлені колонки і платформи з не менш ніж двома кулями-індукторами, встановленими з можливістю вертикального переміщення по колонках за допомогою гідропідсилювача вертикального переміщення, кінематично пов'язаного з платформою. Кульова камера високого тиску кожного кулі-індуктора кинематически пов'язана з платформою і гідропідсилювачем горизонтального переміщення, може бути встановлена ​​з можливістю переміщення, причому обидва гідропідсилювача з'єднані через систему управління з джерелом подачі рідини під високим тиском.

На верхній і нижній сторонах щодо кожної кульової камери високого тиску можуть бути встановлені з можливістю взаємодії з останньої роликові платформи.

На внутрішній поверхні по колу в радіальній площині кульової камери високого тиску можуть бути встановлені з можливістю переміщення не менше двох радіальних лопаток з кульовими колесами-руху, що утворюють робочі секції, кінематично пов'язані через кульові колеса-руху з зовнішньою поверхнею кульового кільця-дебаланса, при цьому на кожній радіальної лопатці, встановленої з можливістю зворотно-поступального переміщення, розміщені пружини-противодавления, пов'язані з внутрішньою поверхнею кульової камери високого тиску.

На кінцях кожної рухомий радіальної лопатки можуть бути встановлені кульові колеса-руху і пружини-проти- водавленія, пов'язані з рамою планетарного пристрою.

У ДІЕ електромагнітна система, електрично пов'язана з зовнішнім джерелом електроенергії, може включати встановлені по колу в радіальній площині, встановлені на кулі-ексцент- рике електромагніти з обмотками управління з спрямованими однойменними магнітними полюсами до зовнішньої поверхні кулі-ексцентрика, а й встановлені по колу на внутрішньої поверхні рами планетарного пристрої електромагніти обертового магнітного поля з багатофазними обмотками управління. По внутрішній поверхні співвісно з електромагнітами для створення обертового магнітного поля в радіальній площині кульового кільця-дебаланса можуть бути встановлені електромагніти з обмотками управління з спрямованими однойменними магнітними полюсами по колу до внутрішньої поверхні кульового кільця-дебаланса, а й на кожній рухомий радіальної лопатці встановлені електромагніти лінійного переміщення з обмотками управління, при цьому якір електромагніту лінійного переміщення встановлений співвісно рухомий радіальної лопатці, а статор з обмотками управління розміщений на рамі планетарного пристрою.

У ДІЕ зовнішня поверхня кулі-ексцентрика і робочі камери з каналами МГД-генератора всередині можуть бути покриті електроізоляційними прокладками.

У ДІЕ на одному кінці кожної рухомої штанги-орієнтації встановлена ​​пружина-противодавления, сполучена з поверхнею кулі-ексцентрика, а на іншому кінці кульові колеса-руху, виконані з можливістю взаємодії продуктів вия з внутрішньою поверхнею додаткової кульової робочої камери планетарного пристрою.

У ДІЕ робочі секції кульової камери високого тиску, розміщені з одного боку щодо вертикальній площині, що проходить по осі симетрії камери, заповнені газом, що подається по каналах зв'язку від зовнішнього джерела подачі газу під високим тиском.

У ДІЕ зовнішні робочі порожнини, розташовані у верхній половині першого кулі-індуктора, попарно з'єднані каналами МГД-генератора із зовнішніми робочими порожнинами, розміщеними в нижній половині другого кулі-індуктора, а зовнішні робочі порожнини, розташовані в нижній половині першої кулі-індуктора, попарно з'єднані каналами МГД-генератора із зовнішніми робочими порожнинами, розташованими у верхній половині другого кулі-індуктора.

У ДІЕ замкнутий обсяг камери високого тиску з робочими секціями та каналами зв'язку, а й гладка зовнішня поверхня кульового кільця-дебаланса забезпечують мінімальне використання рідини (газу) високого тиску, при цьому здійснюється зворотний зв'язок джерела енергії по каналах зв'язку робочих секцій з рідиною (газом) низького тиску. Шар-індуктор містить кульове кільце-дебаланса, куля-ексцентрик, розміщений в рамі планетарного пристрої, забезпечує управління рухомим центром мас кулі-індуктора як зовні, так і зсередини. Шар-індуктор з віссю обертання, розміщеної паралельно горизонтальній площині і з можливістю переміщення у вертикальній площині, під тиском кулі-індуктора, під дією гравітаційного поля Землі тисне на рухливі його внутрішні частини і забезпечує додаткове отримання енергії. Система пружин-противодавления є накопичувачем енергії відцентрових сил, що виникають при обертальному русі кулі-індуктора. Магнітна система забезпечує управління рухомим центром мас зсередини кулі-індуктора, т. Е. Переміщенням кулі-екцентріка і кульового кільця-дебаланса щодо рами планетарного пристрою, при цьому управління зсередини забезпечує отримання енергії: чи не компенсації відцентрових сил, а використання відцентрових сил, при цьому магнітна система дозволяє здійснювати позитивний зворотний зв'язок по току між споживачем і обмотками управління магнітної системи, тобто струми споживача протікають від ДІЕ через обмотки магнітної системи на споживач електроенергії. Джерело рідини високого тиску через канали зв'язку і робочі секції кульової камери високого тиску і гідропідсилювачі переміщення в горизонтальній і вертикальній площинах кулі-індуктора з кульової камерою високого тиску забезпечують управління кулею-індуктором ДІЕ зовні, а рідина в робочих секціях кульової камери високого тиску знижує падіння тиску між зовнішньою поверхнею кульового кільця-дебаланса і кульовими колесами-руху радіальних лопаток кульової камери високого тиску.

Управління відцентровими силами всередині кулі-індуктора забезпечує можливість будувати спарені варіанти ДІЕ, в яких компенсація відцентрових сил здійснюється при їх одночасній роботі спрямованих їх сил в протифазі, з гнучкою зворотним зв'язком один з одним.

Енштейн теоретично розрахував і експериментально довів, що енергія гравітаційного поля Зели еквівалентна енергії відцентрових сил, що виникають при обертанні тіл, і змінюється по одному закону, що забезпечує за допомогою електропровідних рідин, що протікають в магнітному полі під тиском відцентрових сил, отримувати електроенергію великої потужності.

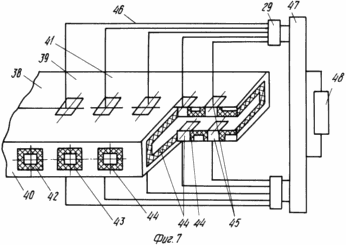

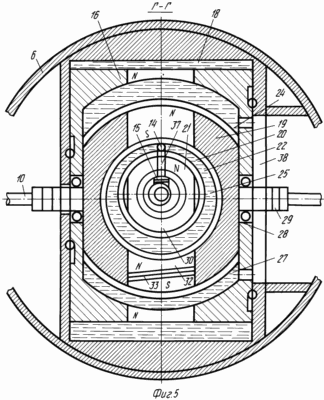

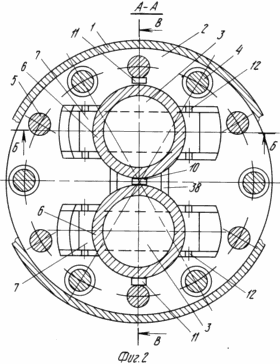

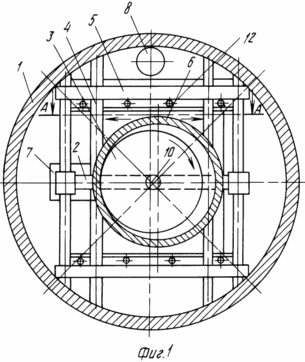

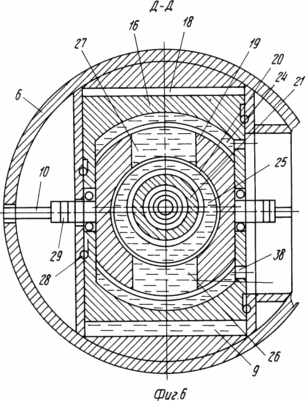

На фіг. 1 показаний гравітаційний джерело енергії, вид збоку; на фіг. 2 перетин А-А на фіг. 1; на фіг. 3 перетин Б-Б на фіг. 2; на фіг. 4 перетин В-В на фіг. 2; на фіг. 5 перетин Г-Г на фіг. 3; на фіг. 6 перетин Д-Д на фіг. 3; на фіг. 7 порожниста спиця, виконана у вигляді каналу МГД-генератора.

	Гравітаційний джерело енергії (фіг. 1-8) містить раму 1, на якій встановлені платформа 2 з розміщеним на ній ротором, виконаним у вигляді не менше двох куль-індукторів 3, з можливістю переміщення у вертикальній площині по вертикально встановленим на рамі 1 колонкам 4 за допомогою гідропідсилювачів 5 вертикального переміщення, кінематично пов'язаних з платформою 2, при цьому кожен шар-індуктор 3 встановлений всередині кульової камери 6 високого тиску ексцентрично останньої з зазором, з можливістю переміщення в горизонтальній площині за допомогою гідропідсилювачів 7 горизонтального переміщення, кінематично пов'язаних з ними. Гідропідсилювачі 5 і 7 гідравлічно пов'язані з джерелом 8 енергії рідини 9 високого тиску і мають систему управління нагнітання рідини.

Кулі-індуктори (не менше двох) пов'язані між собою однією віссю 10 обертання, розміщеної в підшипнику 11, і встановлені з можливістю переміщення у вертикальній площині і обертання навколо осі 10 обертання відносно один одного в межах одного обороту. Для зниження зусилля гідропідсилювачів 7 горизонтального переміщення при переміщенні кожної кульової камери 6 високого тиску в горизонтальній площині на верхній і нижній сторонах щодо кожної кульової камери високого тиску встановлені з можливістю взаємодії з останньої роликові платформи 12. Усередині кожної кульової камери 6 високого тиску розміщені з можливістю зворотно -поступательного переміщення радіального лопатки 13 з кульовими колесами-руху 14, при цьому на радіальних лопатках 13 розміщені пружини-противодавления 15, пов'язані з внутрішньою поверхнею кульової камери 6 високого тиску. Пружини-противодавления 15 розраховуються на зусилля стиснення пружин для роботи пристрою в коливальному режимі, тобто компенсації відцентрової сили, що виникає при обертальному русі кулі-індуктора 3. Радіальні лопатки 13, контактіруемие через кульові колеса-руху 14 із зовнішньою поверхнею кульового кільця-дебаланса 16, на внутрішній поверхні якого розміщені не менше двох нерухомо закріплених радіальних лопаток 17, утворюють між зовнішньою поверхнею кульового кільця-дебаланса 16 кулі-індуктора 3 і внутрішньою поверхнею кульової камери 6 високого тиску робочі секції 18, розміщені з одного боку щодо вертикальній площині, що проходить по осі симетрії кульової камери 6 високого тиску, і заповнені рідиною 9 або газовим середовищем під високим тиском , а з іншого боку заповнені рідиною 9 або газовим середовищем низького тиску. Усередині кульового кільця-дебаланса 16 кулі-індуктора 3 з зазором встановлена ​​рама планетарного пристрої 19 з горизонтальною віссю обертання 10, закріпленої на платформі 2. У центральній частині рами планетарного пристрої 19 розміщена додаткова кульова робоча камера 20, всередині якої з зазором встановлено куля-ексцентрик 21, заповнений газом або важкої рідкої середовищем. На внутрішній поверхні додаткової кульової робочої камери 20 розміщені не менше двох нерухомо закріплених радіальних лопаток 17. На окружності в радіальній площині рами планетарного пристрої 19 виконано не менше двох допоміжних робочих камер 22, кожна з яких утворена двома суміжними рухливими радіальними лопатками 23, встановленими з можливістю переміщення в радіальній площині між внутрішньою поверхнею кульового кільця-дебаланса 16 і зовнішньою поверхнею кулі-ексцентрика 21, причому кожна допоміжна робоча камера 22 виконана у вигляді зовнішньої робочої порожнини 24, утвореної двома суміжними рухливими радіальними лопатками 23 і внутрішньою поверхнею кульового кільця-дебаланса 16, і внутрішньої робочої порожнини 25, утвореної двома суміжними рухливими радіальними лопатками 23 і зовнішньою поверхнею кулі-ексцентрика 21, які з'єднані між собою каналами 26 зв'язку. Рухливі радіальні лопатки 23, встановлені в одній радіальній площині і розташовані симетрично щодо осі 10 обертання, попарно кинематически пов'язані між собою через зовнішню поверхню кулі-ексцентрика 21.

Допоміжні робочі камери 22 з зовнішніми і внутрішніми робочими порожнинами 24 і 25 і внутрішня порожнину додаткової кульової робочої камери 20 з каналами 26 зв'язку заповнені електропровідний рідиною 27 (або рідиною 9, або газовим середовищем). На кожній рухомий радіальної лопатці 23 з двох сторін встановлені пружини-противодавления 15, пов'язані з рамою планетарного пристрої 19. На осі 10 обертання кулі-індуктора 3 між внутрішньою поверхнею кульового кільця-дебаланса 16 і зовнішньою поверхнею рами планетарного пристрої 19 розміщені наполегливі підшипники 28 і колектори 29 для підведення електроенергії до споживачів кулі-індуктора 3. Шар-індуктор, що містить електромагнітну систему, електрично пов'язану із зовнішнім джерелом 8 електроенергії, включає встановлені по колу в радіальній площині на кулі-ексцентрики електромагніти 30 з обмотками 31 управління з спрямованими однойменними магнітними полюсами до зовнішньої поверхні кулі-ексцентрика 21, встановлені по колу на внутрішній поверхні рами планетарного пристрої 19 електромагніти 32 обертового магнітного поля з багатофазними обмотками 33 управління і по внутрішній поверхні співвісно з електромагнітами для створення обертового магнітного поля в радіальній площині кульового кільця-дебаланса 16 встановлені електромагніти 30 з обмотками 31 управління з спрямованими однойменними магнітними полюсами по колу до внутрішньої поверхні кульового кільця-дебаланса 16. На кожній рухомий радіальної лопатці 23 встановлені електромагніти 34 лінійного переміщення з обмотками 35 управління, при цьому якір електромагніту лінійного переміщення встановлений співвісно рухомий радіальної лопатці 23, а статор з обмотками управління розміщений на рамі планетарного пристрої 19. Додаткова кульова робоча камера 20, допоміжна робоча камера 22 всередині і куля-ексцентрик 21, рухливі радіальні лопатки 23 зовні покриті електроізоляційними прокладками 36. По колу зовнішньої поверхні кулі-ексцентрика 21 розміщені не менше трьох рухливих штанг-орієнтації 37, встановлених з можливістю взаємодії з внутрішньою поверхнею додаткової кульової робочої камери 20 рами планетарного пристрою 19, при цьому на рухомих штангах-орієнтації 37 встановлені пружини-противодавления 15, пов'язані з зовнішньою поверхнею кулі-ексцентрика 21. на кінцях штангенцирку -горіентаціі 37 встановлені кульові колеса-руху 14, розташовані між нерухомо закріплених радіальних лопаток 17 на внутрішній поверхні додаткової кульової робочої камери 20. Штанги-орієнтації 37 виключають розворот по колу кулі-ексцентрика 21 щодо внутрішньої поверхні додаткової кульової робочої камери 20. Зовнішні робочі порожнини 24 допоміжних робітників камер 22, симетрично розташовані відносно осі 10 обертання двох куль-індукторів 3, попарно з'єднані між собою каналами МГД-генератора 38, заповненими електропровідний рідиною 27 (рідиною або газовим середовищем), при цьому зовнішні робочі порожнини 24, розташовані у верхній половині першого кулі-індуктора 3, попарно з'єднані каналами МГД-генератора 38 із зовнішніми робочими порожнинами 24, розміщеними в нижній половині другого кулі-індуктора 3, а зовнішні робочі порожнини 24, розташовані в нижній половині першої кулі-індуктора 3, попарно з'єднані каналами МГД- генератора 38 із зовнішніми робочими порожнинами 24, розташованими у верхній половині другого кулі-індуктора 3. Верхні і нижні робочі порожнини 24 можуть зміщуватися відносно один одного на кут 180 ^о при розвороті куль-індукторів 3 навколо осі 10 обертання. Усередині каналів МГД-генератора 38 розміщені порожнисті спиці 39 (фіг. 7), попарно з'єднують зовнішні робочі порожнини 24 двох куль-індукторів 3. У стінках 40 і 41 порожнистої спиці 39 виконані перфоровані вікна 42, електромагніти 43, магнітне поле яких перпендикулярно спиці 39 , по прямій з'єднує сусідні електроди, встановлені на протилежних стінках 40 в перфорованих вікнах 42, забезпечених ізоляційними прокладками 44, а електроди 45 встановлені в вікнах 42, забезпечених ізоляційними прокладками 44, на протилежних стінках 41 порожнистої спиці 39, заповненої електропровідний рідиною 27. електроди 45 за допомогою проводів 46 через колектори 29 з'єднані з випрямлячем 47, до якого підключені споживачі 48 електроенергії. Кулі-індуктори 3 встановлюються на осі 10 обертання, з можливістю переміщення по колу відносно один одного в межах 180 ^про (одного обороту).

Переміщення двох куль-індукторів 3 відносно один одного по колу навколо осі 10 обертання передбачено для установки їх роботи в протифазі, т. Е. Для максимальної компенсації відцентрових сил один одного, що виникають при їх обертальному русі.

Зсув куль-індукторів 3 на кут в межах 180 ^про здійснюється в процесі настойки гравітаційного джерела енергії. Після настройки ДІЕ кулі-індуктори 3 жорстко стопоряться відносно один одного. Для приведення в обертальний рух спарених куль-індукторів 3 можливо замість рідини 9 високого тиску використовувати газ високого тиску. Джерело 8 енергії з системою управління показаний на фіг. 8, (у вигляді блок-схеми) який включає джерело 49 електроенергії, системи автоматичного управління 50 накопичувачами 51 рідини 9 високого тиску.

У джерелі 8 енергії розміщені гідронасоси (Пневмонасоси) для створення високого тиску рідини і система автоматичного управління заживлення електромагнітної системи управління кулі-індуктора 3, і гідропідсилювачів 5 і 7, які живляться від джерела електроенергії.

В основу роботи гравітаційного джерела енергії закладено використання енергії відцентрових сил обертових спарених (двох) куль-індукторів 3 і енергії гравітаційного поля Землі, пов'язаних один з одним каналами МГД-генератора з електропровідного рідиною 27 і які працюють в протифазі (зі зрушенням по колу відносно один одного ) один з одним, а для управління використовується енергія магнітних полів, тиск рідин, газів і вага кулі-індуктора. Можлива робота ДІЕ не тільки з електропровідного рідиною 27, але і Гидрожідкость, газом, з водою.

Пропонований гравітаційний джерело енергії (ДІЕ) може використовуватися в енергетиці, в інших галузях народного господарства: в космонавтиці, авіабудуванні, в транспортних засобах, тобто у всіх рухомих об'єктах, забезпечуючи екологічно чисте джерело енергії з високим ККД. Використання гравітаційного поля Землі та інших планет розкриває перспективи отримання вічного джерела енергії, що не потребує спалювання палива. ДІЕ може використовуватися для приведення в обертальний рух наявних генераторів на теплових, атомних і гідроелектростанціях.

В основу розробки ДІЕ взято такий тиск природи, як рух і обертання планети Земля в сонячній системі, що має зміщений постійно рухається центр мас. На цьому явищі природи створені обертаються об'єкти, і мають штучно створений рухається центр мас, за рахунок енергії падіння тіл, під дією гравітаційного поля Землі, використання енергії високих тисків рідин і газів, під дією відцентрових сил, використання енергії магнітного поля, так як при протіканні струму в споживачі створюється магнітне поле. Наявна позитивний зворотний зв'язок по току ДІЕ, т. Е. Обмотки управління електромагнітів живляться від джерела енергії із споживачем, дає можливість компенсувати відцентрові сили всередині кулі-індуктора. Встановлені пружини-противодавления є накопичувачами енергії відцентрових сил, що виникають при обертальному русі ДІЕ, які розраховуються на роботу в коливальному режимі і забезпечують рух кулі-індуктора по внутрішньої кругової поверхні, виключаючи заклинювання, тобто пружини-противодавления забезпечують зміна сили по лінійної характеристиці. За допомогою рідин високого тиску під дією відцентрових сил перетворюється енергія прискореного руху внутрішніх частин об'єкта від його центру, а й знімається тертя. Відцентрові сили, що виникають при обертальному русі об'єкта, у багато разів перевищують сили тяжіння Землі, т. Е. Вони володіють величезною енергією. Вирішення питання компенсації відцентрових сил дає можливість управління внутрішніми частинами об'єкта з мінімальними витратами енергії на управління. Запропоновані конструкції дають величезні перспективи в розвитку науки і техніки. Найпростіші їх конструкції дають можливість в найкоротші терміни вирішити проблеми енергетики країни з мінімальними витратами і мільярдними прибутками, вивести Росію в передову країну світу, звільнити людство від важкої праці, вирішити проблеми екології. Використовуючи рухомий центр мас в об'єкті можна літати в космос, т. Е. На базі законів небесної механіки, відкритих три століття тому И.Ньютоном, відкриваються необмежені можливості людству в розвитку науки і техніки.

Гравітаційний джерело енергії (ДІЕ) (фіг. 1-8) працює в такий спосіб.

На рамі 1 (фіг. 1) за допомогою гідропідсилювачів 5 вертикального переміщення, кінематично пов'язаних з платформою 2, що працюють від зовнішнього джерела 8 енергії, і під дією власної ваги платформа 2 з встановленими на ній спареними кулями-індукторами 3, наведеними в постійне обертальний рух з допомогою магнітної системи управління і подачі рідини 9 (газу) високого тиску в секції 18 кульової камери 6 високого тиску, живиться в джерелі 8 енергії, через систему 50 автоматичного управління від джерела 49 електроенергії, по вертикально встановленим на рамі 1 колонкам 4 переміщається вниз. Кульові камери 6 високого тиску за допомогою гідропідсилювачів 7 горизонтального переміщення, які працюють від зовнішнього джерела 8 енергії і кінематично пов'язаних з ними, переміщуються в горизонтальній площині на роликового платформі 12.

При переміщенні в вертикальній площині платформа 2 з наведеними в обертальний рух навколо власної осі 10 обертання від зовнішнього джерела 8 енергії спареними кулями-індукторами 3 своєю вагою і під дією гідропідсилювачів 5 вертикального переміщення, тиснуть в кожному кулі-індукторі 3 через кульове кільце-дебаланса 16 і кінематично пов'язані з ним на кульові колеса-руху 14 радіальних лопаток 13, переміщаючи їх. Радіальні лопатки 13 тиснуть на пружини-противодавления 15, пов'язані з внутрішньою поверхнею кульової камери 6 високого тиску, стискаючи їх. Рідина 9 високого тиску закачується по каналах зв'язку від зовнішнього джерела 8 енергії в частину робочих секцій 18 кульової камери 6 високого тиску, розташованих по одну сторону вертикальній площині, під високим тиском рідини 9 і сили пружин-противодавления 15, піднімає кульове кільце-дебаланса 16 вгору . Кульове кільце-дебаланса 16 своєї внутрішньої поверхнею взаємодіє з кульовими колесами-руху 14, які встановлені на рухомі радіальні лопатки 23, тисне на кульові колеса-руху 14 нижніх рухомих радіальних лопаток 23, розміщених нижче осі 10 обертання кулі-індуктора 3, переміщаючи їх вгору . Пружини-противодавления 15, встановлені у верхній частині рухомий радіальної лопатки 23, стискаються, а розташовані пружини-противодавления 15 в нижній частині рухливої ​​радіальної лопатки 23, розтискають. Рухливі радіальні лопатки 23, переміщаючись вгору всередині додаткової кульової робочої камери 20, тиснуть через кульові колеса-руху 14, взаємодіючі з зовнішньою поверхнею кулі-ексцентрика 21, переміщають його вгору. Шар-ексцентрик 21, переміщаючись вгору на велику половину щодо осі 10 обертання кулі-індуктора 3, під дією відцентрової сили тисне через кульові колеса-руху 14, взаємодіючі з зовнішньою поверхнею кулі-ексцентрика 21, на верхні рухливі радіальні лопатки 23, розміщені вище осі 10 обертання кулі-індуктора 3, переміщаючи їх вгору. Пружини-противодавления 15, встановлені у верхній частині рухомий радіальної лопатки 23, під дією відцентрової сили кулі-ексцентрика 21, стискаються, а пружини-противодавления 15, розташовані в нижній частині рухливої ​​радіальної лопатки 23, розпрямляються.

Верхні рухливі радіальні лопатки 23, переміщаючись вгору, тиснуть кульовими колесами-руху 14 на внутрішню поверхню кульового кільця-дебаланса 16, переміщаючи його вгору. Так як в частині верхніх робочих секцій 18 високий тиск рідини 9 відсутня, то зусилля підйому кульового кільця-дебаланса 16 зменшується. Одночасно від зовнішнього джерела 8 електроенергії, через колектори 29 живляться електромагніти 30 з обмотками управління 31, електромагніти 32 обертового магнітного поля з багатофазними обмотками 33 управління, електромагніти 30 з обмотками 31 управління або електромагніти 32 обертового магнітного поля з багатофазними обмотками 33 управління, встановлені на внутрішній поверхні кульового кільця-дебаланса 16, електромагніти 34 лінійного переміщення з обмотками 35 управління. Під дією сили магнітного поля електромагнітів 30, 32 і 34 куля-ексцентрик 21 і кульове кільце-дебаланса 16 щодо осі 10 обертання кулі-індуктора 3 переміщаються вгору. При переміщенні вгору кулі-ексцентрика 21 під дією відцентрової сили, при обертальному русі першої кулі-індуктора 3, всередині додаткової кульової робочої камери 20 електропровідний рідина 27 з внутрішніх робочих порожнин 25, допоміжних робочих камер 22 верхньої половини додаткової кульової робочої камери 20 під високим тиском переміщається вгору по каналу 26 зв'язку в зовнішні робочі порожнини 24 допоміжних робітників камер 22. із зовнішніх робочих порожнин 24 верхньої половини першої кулі-індуктора 3, через канали МГД-генератора 38 електропровідний рідина 27 під високим тиском через зовнішні робочі порожнини 24, канали 26 зв'язку у внутрішні робочі порожнини 25 нижньої половини другого кулі-індуктора 3. у внутрішній робочої порожнини 25 другого кулі-індуктора 3 електропровідний рідина 27 тисне в додаткової кульової робочій камері 20 на кулю-ексцентрик 21, піднімаючи його вгору. Одночасно, при переміщенні вгору кулі-ексцентрика 21 під дією відцентрової сили, при обертальному русі другої кулі-індуктора 3, електропровідний рідина 27 з внутрішніх робочих порожнин 25 допоміжних робітників камер 22 верхньої половини додаткової кульової робочої камери 20 під високим тиском переміщається вгору по каналах 26 зв'язку в зовнішні робочі порожнини 24 допоміжних робітників камер 22. Із зовнішніх робочих порожнин 24 верхньої половини другого кулі-індуктора 3, через канали МГД-генератора 38 електропровідний рідина 27 під високим тиском через зовнішні робочі порожнини 24 і канали 26 зв'язку у внутрішні робочі порожнини 25 нижньої половини першої кулі-індуктора 3, тисне на кулю-ексцентрик 21, компенсуючи його відцентрову силу, і так цикл повторюється.

Електропровідна рідина 27 під тиском з однієї зовнішньої робочої порожнини 24 першої кулі-індуктора 3 по порожнистим спиць 39 каналів МГД-генератора 38 переміщається в спарену зовнішню робочу порожнину 24 другого кулі-індуктора 3 і одночасно у зовнішній робочої порожнини 24 тисне на внутрішню поверхню кульового кільця -дебаланса 16, зміщуючи його вгору щодо осі 10 обертання. Переміщаючись щодо осі 10 обертання, кульове кільце-дебаланса 16, кінематично пов'язане через нерухомі радіальні лопатки 17 з кульовими колесами-рух 14 рухомих радіальних лопаток 23, попарно пов'язані між собою рухливі радіальні лопатки 23 з якорями електромагнітів 34 лінійного переміщення, куля-ексцентрик 21, який кінематично пов'язаний через рухливі штанги-орієнтації 37, що виключають розворот його по колу щодо додаткової кульової робочої камери 20, електропровідний рідина 27 у внутрішніх робочих порожнинах 25 і в додаткової кульової робочій камері 20, а й у зовнішніх робочих порожнинах 24 викликає виникнення моменту вагового дебаланса . Під дією моменту вагового дебаланса кулі-індуктори 3 наводяться в обертальний рух. При обертанні спарених куль-індукторів 3 навколо власної осі 10 обертання, кульові колеса-руху 14 з рухомими радіальними лопатками 23, кінематично пов'язаними з кульовими кільцем-дебаланса 16, рухаючись на кульових колесах-руху 14 і радіальних лопатках 13 всередині кульової камери 6 високого тиску , переходять із зони високого тиску рідини 9 високого тиску, в зону низького тиску, що знаходиться у верхній частині спарених куль-індукторів 3, переміщаючись щодо осі 10 обертання, створюють постійно рухається центр мас, під дією якого кулі-індуктори 3 постійно обертаються. Електропровідна рідина 27 під високим тиском із зовнішнього робочої камери 24 верхньої половини першої кулі-індуктора 3 через порожнисті спиці 39 каналів МГД-генератора 38 виштовхується в аналогічні зовнішні робочі порожнини 24, розташовані симетрично щодо осі 10 обертання в нижній половині другого кулі-індуктора 3, а електропровідна рідина 27 під високим тиском із зовнішніх робочих порожнин 24 верхньої половини кулі-індуктора 3 через порожнисті спиці 39 каналів МГД-генератора 38 виштовхується в аналогічні зовнішні робочі порожнини 24, розташовані симетрично щодо осі 10 обертання в нижній половині першої кулі-індуктора 3. при розвороті спарених куль-індукторів 3 навколо власної осі 10 обертання на 180 ^про спарені зовнішні робочі порожнини 24 допоміжних робітників камер 22 міняються місцями, відбувається перерозподіл електропровідний рідини 27 у зовнішніх робочих порожнинах 24.

Після того як симетрично розташовані допоміжні робочі камери 22 поміняються місцями, електропровідний рідина 27 в порожніх спицях 39, що з'єднують зовнішні робочі порожнини 24 допоміжних робітників камер 22 спарених куль-індукторів 3, рухається в протилежному напрямку щодо стінок 40 і 41 порожніх спиць 39, через зосереджене магнітне поле постійних електромагнітів 43, закріплених в вікнах 42, причому вікна 42 і спиці 39 всередині ізольовані електроізоляційними прокладками 44, викликають виникнення змінної електричної напруги на електродах 45, яке передається по проводах 46 через колектори 29 на випрямляч 47, а останній передає випрямлений струм споживачеві 48 електроенергії.

Кінематично пов'язаний з віссю 10 обертання кожного кулі-індуктора 3 генератор електричного струму під дією обертового моменту кулі-індуктора 3 і виробляє електричну напругу, яке по дротах передається на споживачі електроенергії.

ФОРМУЛА ВИНАХОДУ

1. Гравітаційні ДЖЕРЕЛО ЕНЕРГІЇ, що містить ротор, по колу внутрішньої поверхні якого розміщені робочі камери, в кожній з яких встановлена ​​перегородка, герметично розділяє робочу камеру на зовнішню і внутрішні порожнини, останні попарно з'єднані між собою порожніми спицями, виконаними у вигляді каналів МГД-генератора , при цьому спиці і повідомлені з ними порожнини заповнені електропровідний рідиною, що відрізняється тим, що він забезпечений електромагнітною системою управління, рамою, на якій встановлена ​​з можливістю переміщення у вертикальній площині платформа з розміщеним на ній ротором, виконаним у вигляді не менше двох куль-індукторів , пов'язаних між собою однією віссю обертання і встановлених з можливістю переміщення у вертикальній площині і обертання навколо осі відносно один до одного в межах одного обороту, при цьому кожен шар-індуктор встановлений в кульовій камері високого тиску ексцентрично останньої з зазором, в якому розміщені з можливістю зворотно-поступального переміщення радіальні лопатки з кульовими колесами руху, що утворюють між зовнішньою поверхнею кульового кільця дебаланса кулі-індуктора і внутрішньою поверхнею кульової камери високого тиску робочі секції, розміщені по одну сторону вертикальній площині, що проходить по осі симетрії кульової камери високого тиску, і заповнені рідиною або газовим середовищем під високим тиском, а з іншого боку заповнені рідиною або газовим середовищем низького тиску, всередині кульового кільця-дебаланса кулі-індуктора з зазором встановлена ​​рама планетарного пристрої з горизонтальною віссю обертання, закріпленої на платформі, в центральній частині рами планетарного пристрою розміщена додаткова кульова робоча камера, в якій з зазором встановлено куля-ексцентрик, заповнений газом або важкої рідкої середовищем, при цьому на внутрішніх поверхнях кульового кільця-дебаланса і додаткової кульової робочої камери розміщено не менше двох нерухомо закріплених радіальних лопаток, причому по колу в радіальній площині рами планетарного пристрої встановлено не менше двох рухомих радіальних лопаток, в кожній з яких один кінець встановлений з можливістю взаємодії з поверхнею кулі-ексцентрика, а інший - з внутрішньою поверхнею кульового кільця-дебаланса, по колу зовнішньої поверхні кулі-ексцентрика розміщено не менше трьох рухливих штанг орієнтації, встановлених з можливістю взаємодії з внутрішньою поверхнею додаткової кульової робочої камери рами планетарного пристрою, при цьому на окружності в радіальній площині рами планетарного пристрою виконано не менше двох допоміжних робочих камер, кожна з яких утворена двома суміжними рухливими радіальними лопатками, встановленими з можливістю переміщення в радіальної площині між внутрішньою поверхнею кульового кільця-дебаланса і зовнішньою поверхнею кулі-ексцентрика, причому кожна допоміжна робоча камера виконана у вигляді зовнішньої робочої порожнини, утвореної двома суміжними рухливими радіальними лопатками і внутрішньою поверхнею кульового кільця-дебаланса, і внутрішньої робочої порожнини, утвореної двома суміжними рухливими радіальними лопатками і зовнішньою поверхнею кулі-ексцентрика, які з'єднані між собою каналами зв'язку, при цьому зовнішні робочі порожнини, симетрично розташовані відносно осі обертання двох куль-індукторів, попарно з'єднані між собою каналами МГД-генератора і заповнені електропровідний рідиною або газом, на кожному кулі-індукторі встановлені пружини противодавления для врівноваження відцентрових сил, елементи електромагнітної системи, електрично пов'язаної із зовнішнім джерелом електроенергії, розміщені на кульовому кільці-дебаланс, на рамі планетарного пристрою, на рухомих радіальних лопатках і на кулі-ексцентрики для переміщення кулі-ексцентрика і кульового кільця-дебаланса під дією магнітного поля щодо рами планетарного пристрою.

2. Джерело енергії по п.1, що відрізняється тим, що він забезпечений гідропідсилювачами вертикального і горизонтального переміщення, з'єднаними через електромагнітну систему із зовнішнім джерелом подачі рідини під високим тиском, на рамі у вертикальній площині встановлені колонки і платформа з не менш ніж двома шарамі- індукторами, встановленими з можливістю вертикального переміщення по колонках за допомогою гідросистеми вертикального переміщення, кінематично зв'язаної з платформою, а кульова камера високого тиску кожного кулі-індуктора встановлена ​​з можливістю переміщення, кінематично пов'язана з платформою і гідропідсилювачем горизонтального переміщення.

3. Джерело енергії по п.1, що відрізняється тим, що він забезпечений роликовими платформами, встановленими з можливістю взаємодії з верхньою і нижньою сторонами кожної кульової камери високого тиску.

4. Джерело енергії по п.1, що відрізняється тим, що на внутрішній поверхні по колу в радіальній площині кульової камери високого тиску встановлені з можливістю переміщення не менше двох радіальних лопаток з кульовими колесами руху, що утворюють робочі секції, кінематично пов'язані через кульові колеса руху з зовнішньою поверхнею кульового кільця-дебаланса, при цьому на кожній радіальної лопатці, встановленої з можливістю переміщення, розміщені пружини противодавления, пов'язані з внутрішньою поверхнею кульової камери високого тиску.

5. Джерело енергії по п.1, що відрізняється тим, що на кінцях кожної рухомий радіальної лопатки встановлені кульові колеса руху і пружини противодавления, пов'язані з рамою планетарного пристрою.

6. Джерело енергії по п.1, що відрізняється тим, що електромагнітна система, електрично пов'язана з зовнішнім джерелом електроенергії, включає розміщення по колу в радіальній площині, встановлені на кулі-ексцентрики електромагніти з обмотками управління з спрямованими однойменними магнітними полюсами до зовнішньої поверхні шара- ексцентрика, а й встановлені по колу на внутрішній поверхні рами планетарного пристрої електромагніти обертового магнітного поля з багатофазними обмотками управління і по внутрішній поверхні співвісно з електромагнітами для створення обертового магнітного поля в радіальній площині кульового кільця-дебаланса встановлені електромагніти з обмотками управління з спрямованими однойменними магнітними полюсами по колу до внутрішньої поверхні кульового кільця-дебаланса, а й на кожній рухомий радіальної лопатці встановлені електромагніти лінійного переміщення з обмотками управління, при цьому якір електромагніту лінійного переміщення встановлений співвісно з рухомою радіальної лопаткою, а статор з обмотками управління розміщений на рамі планетарного пристрою.

7. Джерело енергії по п.1, що відрізняється тим, що зовнішня поверхня кулі-ексцентрика і робочі камери з каналами МГД-генератора всередині покриті електроізоляційними прокладками.

8. Джерело енергії по п.1, що відрізняється тим, що на одному кінці кожної рухомої штанги орієнтації встановлена ​​пружина противодавления, сполучена з поверхнею кулі-ексцентрика, а на іншому кінці - кульові колеса руху, виконані з можливістю взаємодії з внутрішньою поверхнею додаткової кульової робочої камери планетарного пристрою.

9. Джерело енергії по п.1, що відрізняється тим, що робочі секції кульової камери високого тиску, розміщені по одну сторону вертикальній площині, що проходить по осі симетрії камери, заповнені газом, що подається по каналах зв'язку від зовнішнього джерела подачі газу під високим тиском.

10. Джерело енергії по п.1, що відрізняється тим, що зовнішні робочі порожнини, розташовані у верхній половині першого кулі-індуктора, попарно з'єднані каналами МГД-генератора із зовнішніми робочими порожнинами, розміщеними в нижній половині другого кулі-індуктора, а зовнішні робочі порожнини , розташовані в нижній половині першої кулі-індуктора, попарно з'єднані каналами МГД-генератора із зовнішніми робочими порожнинами, розташованими у верхній половині другого кулі-індуктора.
