ВИНАХІД
Патент Російської Федерації RU2205490
Однопровідна РОЗПОДІЛЬНА МЕРЕЖА
Ім'я винахідника: Таранов М.А .; Юндін М.А.
Ім'я патентовласника: Азово-Чорноморська державна Агроінженерний академія
Адреса для листування: 347740, г.Зерноград, вул. Леніна, 21, Азово-Чорноморська державна Агроінженерний академія
Дата початку дії патенту: 2001.08.27
Використання: для передачі енергії споживачам. Технічний результат полягає у спрощенні організації мережі при дотриманні вимог до надійності електропостачання споживачів як в нормальному, так і в ненормальних режимах роботи мережі. Мережа включає в себе джерело живлення, підключену до нього трьохпровідний мережу, розділовий трансформатор, що має з'єднання первинних обмоток по схемі "зірка", а вторинних за схемою "разомкнутого трикутника", в якому одна з обмоток включена зустрічно по відношенню до двох інших, однопровідну лінію електропередачі, з'єднані до одного з висновків "разомкнутого трикутника", і споживчий понижуючий однофазний трансформатор.
ОПИС ВИНАХОДИ
Винахід відноситься до електротехніки і може бути використано для створення надійних і економічних систем електропостачання споживачів електроенергії невеликої потужності, що знаходяться на значній відстані від вузлів харчування.
Відома розподільна мережа, що складається з двухпроводной лінії і землі, яка використовується в якості третьої дроти мережі [1].
Недоліком такої мережі є низька надійність електропостачання споживачів при неповнофазних режимах і замиканнях на землю, а й значні витрати при спорудженні.
Відома і трехфазно-однофазна мережа [2], прийнята за прототип, що містить джерело енергії, підключену до нього трьохпровідний мережу, до якої приєднані двопровідні відгалуження, в кінці яких включені понижуючі однофазні трансформатори.
Недоліком трехфазно-однофазної мережі є її неекономічність і низька надійність електропостачання при порушеннях нормального режиму роботи.
Завданням цього винаходу є спрощення організації мережі при дотриманні вимог до надійності електропостачання споживачів як в нормальному, так і в ненормальних режимах роботи мережі.
Зазначена задача вирішується тим, що в однопровідною розподільної мережі, що містить джерело енергії, підключену до нього трьохпровідний мережу, понижуючий однофазний трансформатор, на відгалуженні від магістралі трехпроводной мережі додатково встановлено проміжний трансформатор, який має з'єднання первинних обмоток по схемі "зірка", а вторинних обмоток по схемою "разомкнутого трикутника", в якому одна з обмоток включена зустрічно по відношенню до двох інших обмоток, при цьому один з висновків "разомкнутого трикутника" приєднаний до землі, а другий через однопровідну лінію підключений до одного з висновків понижуючого однофазного трансформатора, другий висновок якого приєднаний до землі.
 |
 |

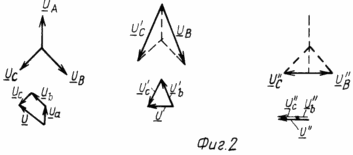

Схема однопроводной розподільної мережі представлена фігурою 1, а на векторних діаграмах фігури 2 показана робота мережі в різних експлуатаційних режимах.

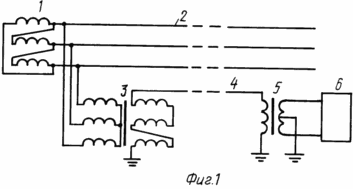

Однопровідна розподільна мережа містить джерело живлення 1 (фіг. 1), трьохпровідний магістраль мережі 2, проміжний трансформатор 3, однопровідну лінію 4, понижуючий трансформатор 5 і споживач електроенергії 6.
Однопровідна розподільна мережа забезпечує електроенергією споживачів наступним чином.
У нормальному режимі роботи основної трехпроводной мережі до первинних обмоток проміжного трансформатора прикладається симетрична система фазних напруг U A, U B і U С (фіг.2). На висновках "разомкнутого трикутника" формується вихідна напруга U, яке в кінці однопровідною лінії знижується трансформатором 5 до споживчого рівня. При часто зустрічаються однофазних замиканнях на землю, наприклад фази А (фіг.2), фазні напруги непошкоджених фаз збільшуються в межі до лінійних напруг U 'В і U' C. На виході проміжного трансформатора 3 і в цьому випадку присутній вихідна напруга U '. Аналогічно вихідна напруга буде присутній, якщо замикання на землю відбудеться на будь-який інший фазі. При обриві фази, наприклад А, векторна діаграма первинних фазних напруг, прикладених до трансформатора 3, займатиме положення U '' B і U '' C. І в цьому випадку на виході вторинних обмоток буде присутній напруга U ''. Аналогічно напруга зберігається, якщо станеться неповнофазного режим будь-якої іншої фази.
Таким чином, використання однопровідною розподільчої мережі не тільки дозволяє економити дефіцитний біметалічний провід, а й підвищує надійність електропостачання при найбільш поширених експлуатаційних режимах, а збільшення напруги на однопровідною лінії до лінійного значення дозволяє зменшити втрати електроенергії при передачі.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. Керн В.В., Поспєлов Г.Є., Федін В.Т. Місцеві електричні мережі. - Мінськ: Вишейшая школа, 1972, с.11 (схема 1).
2. Керн В.В., Поспєлов Г.Є., Федін В.Т. Місцеві електричні мережі. - Мінськ: Вишейшая школа, 1972, с.11 (схема 2 - прототип).
ФОРМУЛА ВИНАХОДУ
Однопровідна розподільна мережа, яка містить джерело енергії, підключену до нього трьохпровідний мережу, понижуючий однофазний трансформатор, що відрізняється тим, що на відгалуженні від магістралі трехпроводной мережі додатково встановлено проміжний трансформатор, який має з'єднання первинних обмоток по схемі "зірка", а вторинних обмоток по схемі "разомкнутого трикутника ", в якому одна з обмоток включена зустрічно по відношенню до двох інших обмоток, при цьому один з висновків" разомкнутого трикутника "приєднаний до землі, а другий, через однопровідну лінію, підключений до одного з висновків понижуючого однофазного трансформатора, другий висновок якого приєднаний до землі.
