ВИНАХІД
Патент Російської Федерації RU2259284

Тягових підстанцій ПОСТІЙНОГО СТРУМУ СО сверхпроводниковая індуктивного нагромаджувача ЕНЕРГІЇ

Ім'я винахідника: Бикадоров А.Л. (RU); Заруцька Т.А. (RU); Петрушин А.Д. (RU); Фігурне Є.П.
Ім'я патентовласника: Бикадоров Олександр Леонович (RU); Заруцька Тетяна Олексіївна (RU); Петрушин Олександр Дмитрович (RU); Фігурне Євген Петрович
Адреса для листування: 344038, Ростов-на-Дону, пл. Народного ополчення, 2, РГУПС, НІС
Дата початку дії патенту: 2003.02.18

Винахід відноситься до галузі залізничного транспорту, електрифікованого по системі постійного струму, що містить тягові підстанції (ТП), що перетворюють трифазний змінний струм, що отримується з енергосистеми, в постійний струм, що надходить через контактну мережу до електрорухомого складу як забезпеченому системою рекуперації, так і без неї. Тягова підстанція постійного струму зі надпровідникових індуктивним накопичувачем містить силовий трансформатор, випрямляч, згладжує фільтр з реактором, блок конденсаторів, надпровідникової індуктивний накопичувач енергії, чотири кріотрон, шість напівпровідникових керованих ключів, блок управління кріотрон і напівпровідниковими ключами, датчики струму і напруги. Винахід дозволить частково або повністю усунути нерівномірність енергоспоживання в системі, підтримувати на заданому рівні потужність ТП під час експлуатації, зменшити втрати енергії у внутрішній і зовнішній системі електропостачання, знизити потужності агрегатів ТП, приймати енергію рекуперації.

ОПИС ВИНАХОДИ

Винахід відноситься до електрифікованого транспорту і може використовуватися на тягових підстанціях (ТП) постійного струму.

Відома тягова підстанція постійного струму [1], що містить силовий трансформатор, випрямляч, випрямно-побутовий перетворювач (або поглинають пристрої), що згладжує фільтр з реактором. Цей пристрій підстанції має такі недоліки:

- При інвертуванні надлишкової енергії рекуперації в первинну мережу мають місце значні втрати енергії;

- При інвертуванні створюється підвищений заважає вплив на лінії зв'язку і радіоапаратуру, так як випрямно-інверторні перетворювачі в цьому режимі працюють з порівняно великими кутами регулювання;

- Якість інвертіруемой енергії не відповідає ГОСТ;

- При застосуванні поглинаючих пристроїв, надлишкова енергія гаситься на баластних опорах, що є чистими втратами електроенергії.

Відома тягова підстанція постійного струму з акумуляторною накопичувачем [2]. Зазначена система містить силовий трансформатор, перетворювачі, випрямляч, накопичувач (свинцева акумуляторна батарея), з'єднаний з вузлами подачі електроенергії в контактну мережу через регулятор постійно-постійного струму.

До недоліків зазначеної тягової підстанції слід віднести:

- Конструкція накопичувача містить велику кількість контактних з'єднань, що знижує надійність пристрою в цілому;

- Значні втрати енергії при її зберіганні через саморозряду акумуляторної батареї;

- Застосування технічно складного регулятора постійно-постійного струму.

Найбільш близьким за своєю технічною суттю до заявляється винаходу є тягова підстанція змінного струму зі надпровідникових індуктивним накопичувачем [3]. Ця тягова підстанція містить силовий трансформатор, фільтр, перетворювач змінного струму в постійний, що складається з чотириквадрантний регулятора, проміжного контуру постійної напруги з поглинає ланцюгом і імпульсного регулятора постійного струму, надпровідникової індуктивний накопичувач енергії (СПИН), з'єднаний зі збірною шиною через перетворювач постійного струму в постійний з проміжною ланкою постійного струму і силовий трансформатор.

Зазначена тягова підстанція не дозволяє приймати надлишкову енергію рекуперації, має складну громіздку структуру з багаторазовим перетворенням енергії в силовій частині, що знижує надійність роботи схеми і викликає значні втрати енергії в перетворювачах.

Технічним результатом, що досягається завдяки заявляється пристрою, є:

- Скорочення втрат енергії у внутрішній і зовнішній системі електропостачання і витрат енергії, одержуваної з енергосистеми на тягу;

- Спрощення конструкції ТП постійного струму за рахунок виключення інверторного блоку;

- Підвищення надійності роботи ТП зі СПИН.

Скорочення втрат енергії досягається за рахунок того, що СПИН являеться акумулятором енергії, який приймає енергію від системи зовнішнього електропостачання в період спаду тягової навантаження і передає її в тягову мережу при значному її збільшенні. Цим вирівнюється режим споживання енергії від зовнішньої системи, що призводить до зниження втрат. Скорочення витрат енергії, одержуваної з енергосистеми на тягу, здійснюється за рахунок прийому енергії рекуперації СПИН з подальшим поверненням її на тягу.

Спрощення ТП постійного струму забезпечується виключенням з її складу інверторного блоку, оскільки ці функції передані у винаході СПИН.

Підвищення надійності роботи ТП зі СПИН забезпечується за рахунок спрощення схемотехнічного рішення і скорочення числа керуючих елементів у ланцюзі перетворення енергії.

Технічний результат досягається тим, що в тягову підстанцію постійного струму зі надпровідникових індуктивним накопичувачем, підключену до контактної мережі і рейках, що містить силовий трансформатор, випрямляч, згладжує фільтр з реактором, включеним між рейками і мінусовій шиною тягової підстанції, надпровідникової індуктивний накопичувач, блок перетворення, регулювання і перерозподілу енергії між надпровідникових індуктивним накопичувачем, випрямлячем і контактною мережею, датчики струму і напруги, відповідно до винаходу, додатково введено чотири кріотрон, шість напівпровідникових керованих ключів і блок конденсаторів. Причому блок перетворення, регулювання та перерозподілу включає в себе кріотрони, зібрані по бруківці схемою, в одну діагональ якої включений надпровідникової індуктивний накопичувач, а інша діагональ моста, що складається з лівої і правої частини, шунтуватися третім і шостим напівпровідниковими ключами. Права частина моста з'єднана з анодом третього напівпровідникового ключа, катодом шостого напівпровідникового ключа, мінусовим висновком блоку конденсаторів та негативний шиною тягової підстанції. До лівої частини моста приєднані катоди третього і п'ятого напівпровідникових ключів і аноди другого і шостого напівпровідникових ключів. До анодам першого і п'ятого напівпровідникових ключів приєднані катоди другого і четвертого напівпровідникових ключів і плюсової висновок блоку конденсаторів, до катода першого напівпровідникового ключа і анода четвертого напівпровідникового ключа приєднана плюсова шина тягової підстанції. При цьому керуючі висновки всіх напівпровідникових ключів і кріотронів з'єднані з відповідними висновками блоку управління, до входів якого підключений вихід датчика струму, включеного між мінусовій шиною тягової підстанції і рейками в ланцюг реактора і вихід датчика напруги, включеного між плюсової і мінусової шинами тягової підстанції. Причому при тривалому зберіганні енергії все кріотрони замкнуті, а напівпровідникові ключі розімкнуті. При надходженні енергії в надпровідникової індуктивний накопичувач другий і третій кріотрони розмикаються, замикається четвертий напівпровідниковий ключ на час заряду блоку конденсаторів, після чого розмикається третій і четвертий і замикається п'ятий напівпровідниковий ключ на час розряду блоку конденсаторів на надпровідникової індуктивний накопичувач. А при відборі енергії - розмикається перший і четвертий кріотрони, замикається другий напівпровідниковий ключ на час заряду блоку конденсаторів, після чого він розмикається, і замикаються перший і шостий напівпровідникові ключі на час розряду блоку конденсаторів на контактну мережу.

Винахід пояснюється графічно на фіг.1 - 3.

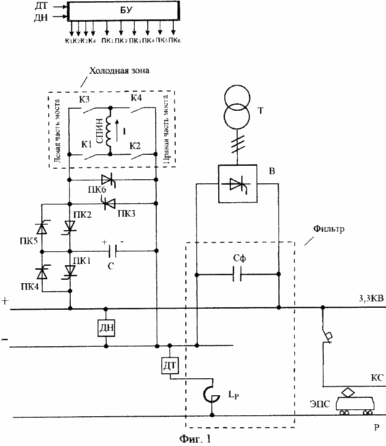

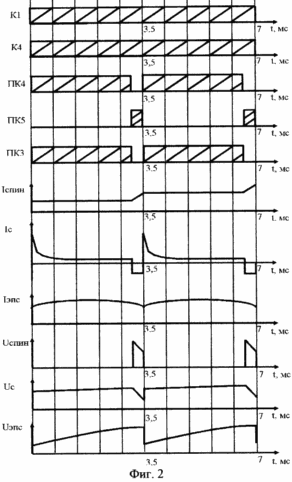

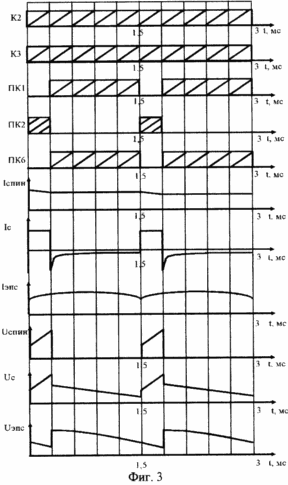

	На фіг.1 зображена загальна схема заявляється ТП зі СПИН, на якій показані: силовий трансформатор Т, випрямляч тягової підстанції В, надпровідникової індуктивний накопичувач енергії СПИН, згладжує фільтр, що складається з конденсатора С ф і реактора L p, блок конденсаторів З, кріотрони К1 ÷ К4, що знаходяться в холодній зоні, напівпровідникові керовані ключі ПК1 ÷ ПК6, блок управління БУ, система датчиків струму ДТ і напруги ДН, електрорухомий склад ЕПС, контактна мережа КС, рейок Р. На фіг.2 показані тимчасові діаграми, що пояснюють роботу ТП при надходженні енергії в СПИН від ЕРС або від випрямляча. Перші п'ять тимчасових діаграм показують стан ключів. Замкнутий стан ключів відзначено заштрихованої областю. Шоста, сьома і восьма тимчасові діаграми показують зміна струму в СПИН (I спін), на блоці конденсаторів (I с) і на ЕРС (I ЕРС). Дев'ята, десята і одинадцята - зміна напруги в СПИН (U спін), на блоці конденсаторів (U c) і на ЕРС (U ЕРС). На фіг.3 показані тимчасові діаграми, що пояснюють роботу пристрою при віддачі енергії від СПИН в контактну мережу. Послідовність зображення тимчасових діаграм така ж, як і на фіг.2. При русі ЕРС з тягової мережі споживається струм певної величини, що відповідає обраному режиму роботи. При рекуперації ЕПС струм, що надходить в тягову мережу, повинен бути безперервним і за величиною відповідати необхідному гальмівного ефекту. При цьому необхідно забезпечувати безперервне надходження енергії в тягову мережу, або прийом енергії рекуперації з неї. Безпосереднє підключення СПИН до тягової мережі призводить до протиріччя, що полягає в тому, що неможливо плавно керувати потоком енергії СПИН, так як він є джерелом струму. У цьому випадку струм в тягової мережі буде значно перевищувати необхідне значення, що призведе до аварійної ситуації.

В заявляється тягової підстанції зазначене протиріччя дозволяється наступним чином: енергія від СПИН в тягову мережу постійного струму і назад надходить порціями з проміжним короткочасним її запасом в блоці конденсаторів. При цьому струм, що надходить в тягову мережу, буде відповідати цьому режиму роботи ЕРС. Сам процес перерозподілу енергії між СПИН, блоком конденсаторів і тягової мережею виконується за допомогою напівпровідникових ключів, що знаходяться поза охолоджувальної зони і кріотронів. Таким чином, наявність блоку конденсаторів дозволяє зробити процес керованим. Блок конденсаторів, отримуючи порцію енергії на короткочасне зберігання, порядку одиниць мілісекунд, дозволяє перевести СПИН в режим зберігання енергії, коли він замкнутий сам на себе, і в цей період відключати його від тягової мережі.

Цей пристрій підтримує роздільну три режими роботи. Перший режим - тривале зберігання енергії. В цьому режимі КС харчується від трансформатора Т і випрямляча В, а запасена енергія в СПИН зберігається за рахунок циркуляції в ньому струму без втрат. Другий режим - накопичення енергії в СПИН від ЕРС або від ТП. В цьому режимі СПИН приймає енергію від рекуперірует ЕРС або від ТП в період спаду навантаження. Третій режим - віддача енергії з СПИН в контактну мережу. Цей режим дозволяє знизити передачу енергії від зовнішнього енергосистеми на ТП в період піку енергоспоживання на КС, за рахунок передачі енергії з СПИН в КС, тобто за рахунок паралельної роботи ТП і СПИН на КС.

Перший режим - тривале зберігання енергії в СПИН і незалежна робота ТП на контактну мережу.

Кріотрони К1, К2, К3, К4 - замкнуті, напівпровідникові керовані ключі ПК1, ПК2, ПК3, ПК4, ПК5, ПК6 - розімкнуті. При цьому СПИН відділений від тягової мережі, замкнутий сам на себе і знаходиться в режимі тривалого зберігання енергії без втрат в надпровідний контурі.

Другий режим - накопичення енергії в СПИН від ЕРС в режимі рекуперації або від ТП.

Початковий стан кріотронів і напівпровідникових ключів - їх положення, яке відповідає режиму тривалого зберігання енергії (першому режиму). При появі струму рекуперації або при необхідності підтримання на заданому рівні енергоспоживання ТП, за сигналом блоку управління БУ замикається ключ ПК4 і енергія по шляху ЕРС - Ф - ПК4 - С (в разі рекуперації) або по ланцюгу Т - В - Ф ПК4 - С ( в разі надходження енергії в СПИН від ТП) надходить в блок конденсаторів С. Після завершення циклу заряду С, розмикається ПК4. Потім замикається ПК5, після цього розмикаються на весь час роботи другого режиму кріотрони К2 і К3, внаслідок чого енергія, накопичена в блоці конденсаторів С, надходить в СПИН по шляху З - ПК5 - К1 -СПІН - К4 - С. Після розряду блоку конденсаторів до значення, близького до нуля, блок управління БУ видає сигнал на замикання ПК3, розмикання ПК5 і замикання ПК4. Це забезпечить цикл повторного заряду блоку конденсаторів за описаним раніше контуру. Далі по сигналу БО розмикається ПК4, замикається ПК5 і розмикається ПКЗ. Починаючи з цього моменту йде процес розряду С на СПИН за описаним раніше шляху. Далі цикли повторюються.

Третій режим - віддача енергії з СПИН в контактну мережу. Початковий стан ключів - положення, яке відповідає режиму тривалого зберігання енергії (першому режиму). При необхідності підтримки на заданому рівні енергоспоживання ТП, по сигналу БО замикається ключ ПК2, розмикаються на весь час надходження енергії в тягову мережу кріотрони К1 і К4. Блок конденсаторів З заряджається по контуру: СПИН - К3 - ПК2 -С - К2 - СПИН. Далі після заряду З вище напруги контактної мережі, замикаються ПК6 і ПК1, розмикається ПК2. Енергія, накопичена в конденсаторної батареї С, надходить в контактну мережу по ланцюгу С - ПК1 - фільтр - КС - ЕРС. Після вирівнювання напруги на блоці конденсаторів Сів контактної мережі, розмикається ПК1, і процес заряду блоку конденсаторів починається знову за описаним раніше циклу. Після завершення режиму вирівнювання навантаження по сигналу датчиків Д пристрій переходить в перший режим шляхом замикання всіх кріотронів К1, К2, К3, К4 і розмикання всіх інших джерел.

Для усунення нерівномірності енергоспоживання ТП і дозованого відбору енергії з СПИН цим потоком енергії можна управляти, змінюючи співвідношення часу відкритого і закритого стану напівпровідникових ключів. Працездатність даного пристрою забезпечується тим, що необхідні елементи для даного пристрою існують і випускаються промисловістю. Ефективну спільну роботу ТП, ЕРС і СПИН у всьому діапазоні навантажень забезпечують частотні властивості, клас по напрузі і струмові навантаження сучасних напівпровідникових приладів, наприклад IGCT 5SHY 35L4502 (виробник ABB Semiconductors AG).

ВИКОРИСТОВУВАНА ЛІТЕРАТУРА

1. Ю.М.Бей, PPМамошін і ін. Тягові підстанції. / Підручник для вузів ж.-д. транспорту. М .: Транспорт, 1986 - 319 с.

2. Застосування батарейного накопичувача на гірській залізниці. Залізниці світу. - 1998 №3, с.37-40.

3. Вирівнювання навантаження тягових підстанцій за допомогою акумуляторів енергії. Залізниці світу. - 1997, №1, с.43-50.

ФОРМУЛА ВИНАХОДУ

Тягова підстанція постійного струму зі надпровідникових індуктивним накопичувачем, підключена до контактної мережі і рейках, що містить силовий трансформатор, випрямляч, згладжує фільтр з реактором, включеним між рейками і мінусовій шиною тягової підстанції, надпровідникової індуктивний накопичувач, блок перетворення, регулювання та перерозподілу енергії між надпровідникових індуктивним накопичувачем, випрямлячем і контактною мережею, датчики струму і напруги, що відрізняється тим, що в неї додатково введені чотири кріотрон, шість напівпровідникових керованих ключів і блок конденсаторів, причому блок перетворення, регулювання та перерозподілу енергії включає в себе кріотрони, зібрані по бруківці схемою, в одну діагональ якої включений надпровідникової індуктивний накопичувач, а інша діагональ моста, що складається з лівої і правої частин шунтуватися третім і шостим напівпровідниковими ключами, права частина моста з'єднана з анодом третього напівпровідникового ключа, катодом шостого напівпровідникового ключа, мінусовим висновком блоку конденсаторів та негативний шиною тягової підстанції , до лівої частини моста приєднані катоди третього і п'ятого напівпровідникових ключів і аноди другого і шостого напівпровідникових ключів, до анодам першого і п'ятого напівпровідникових ключів приєднані катоди другого і четвертого напівпровідникових ключів і плюсової висновок блоку конденсаторів, до катода першого напівпровідникового ключа і анода четвертого напівпровідникового ключа приєднана плюсова шина тягової підстанції, при цьому керуючі висновки всіх напівпровідникових ключів і кріотронів з'єднані з відповідними висновками блоку управління, до входів якого підключені вихід датчика струму, включеного між мінусовій шиною тягової підстанції і рейками в ланцюг реактора, і вихід датчика напруги, включеного між плюсової і мінусовій шинами тягової підстанції, причому при тривалому зберіганні енергії все кріотрони замкнуті, а напівпровідникові ключі розімкнуті, при надходженні енергії в надпровідникової індуктивний накопичувач другий і третій кріотрони розмикаються, замикається четвертий напівпровідниковий ключ на час заряду блоку конденсаторів, після чого розмикається третій і четвертий і замикається п'ятий напівпровідникові ключі на час розряду блоку конденсаторів на надпровідникової індуктивний накопичувач, а при відборі енергії розмикається перший і четвертий кріотрони, замикається другий напівпровідниковий ключ на час заряду блоку конденсаторів, після чого він розмикається і замикаються перший і шостий напівпровідникові ключі на час розряду блоку конденсаторів на контактну мережу.
