ВИНАХІД
Патент Російської Федерації RU2280924

Хімічних джерел НА ОСНОВІ воднево-кисневі
паливних ЕЛЕМЕНТІВ

Ім'я винахідника: Карич Зія Рамізовіч (RU)
Ім'я патентовласника: Карич Зія Рамізовіч (RU)
Адреса для листування: 129626, Москва, Кучин пер., 12, кв.1, З.Р. Карічеву
Дата початку дії патенту: 2005.01.31

Винахід відноситься до області електротехніки, зокрема до особливості виконання електрохімічних генераторів (ЕХГ) на основі паливних елементів (ПЕ) з лужним електролітом, і може бути використано при виробництві зазначених генераторів. Згідно винаходу ЕХГ містить батарею паливних елементів (БТЕ), системи подачі і продування водню і кисню, контур циркуляції електроліту з насосом, теплообмінником, нагрівачем і електролітний ємністю з датчиком рівня електроліту, розміщеної під БТЕ, при цьому БТЕ виконана з двох блоків, кожен з яких складається з набору модулів ТЕ фільтпрессной конструкції з внутрішніми колекторами водню, кисню і електроліту, при цьому на магістралях з'єднання блоків за воднем і киснем встановлені влагоотделители з дренажними клапанами, виходи яких з'єднані з електролітній ємністю. Технічним результатом винаходу є підвищення надійності роботи ЕХГ.

ОПИС ВИНАХОДИ

Винахід відноситься до області електрохімічних генераторів (ЕХГ) на основі паливних елементів (ПЕ) з лужним електролітом і може бути використано при виробництві зазначених генераторів.

Відомий ЕХГ на основі воднево-кисневих ТЕ, що містить батарею ТЕ, системи подачі і продування водню і кисню, контур циркуляції електроліту з насосом, теплообмінником, електролітний ємністю з датчиками температури і рівня електроліту (див. Пат. США 3935028, кл. Н 01 М 8/04, 1976).

Недоліком даного ЕХГ є складність його експлуатації при запуску і зупинці, пов'язана зі зливом, заправкою і розігрівом електроліту.

З відомих ЕХГ найбільш близьким за сукупністю суттєвих ознак і досягається технічного результату є ЕХГ на основі воднево-кисневих ТЕ, що містить батарею паливних елементів, системи подачі і продування водню і кисню, контур циркуляції електроліту з насосом, теплообмінником, нагрівачем і електролітний ємністю з рівня електроліту , розміщеної під батареєю паливних елементів (див. пат. РФ №2245594, кл. Н 01 M 8/04, 27.01.2005).

Недоліком вказаного ЕХГ є складність його експлуатації, пов'язана з видаленням і збором крапельної рідини з газових магістралей батареї паливних елементів.

Завданням винаходу є створення надійного в експлуатації ЕХГ, позбавленого вказаних недоліків.

Зазначений технічний результат досягається тим, що ЕХГ на основі воднево-кисневих ТЕ містить батарею паливних елементів (БТЕ), системи подачі і продування водню і кисню, контур циркуляції електроліту з насосом, теплообмінником, нагрівачем і електролітний ємністю з датчиком рівня електроліту, розміщеної під БТЕ , при цьому відповідно до винаходу БТЕ виконана з двох блоків, кожен з яких складається з набору модулів ТЕ фільтр-прессной конструкції з внутрішніми колекторами водню, кисню і електроліту, при цьому на магістралях з'єднання блоків за воднем і киснем встановлені влагоотделители з дренажними клапанами, виходи яких з'єднані з електролітній ємністю.

Таке виконання БТЕ і наявність між блоками вологовіддільників і дренажних клапанів дозволяє підвищити надійність експлуатації ЕХГ за рахунок зменшення гідравлічного опору за воднем і киснем, а й за рахунок відділення і видалення вологи із з'єднувальних магістралей між блоками.

Доцільно, щоб ТЕ в модулях були з'єднані за воднем і киснем паралельно, а модулі в блоках з'єднані за воднем і киснем паралельно послідовно.

Таке з'єднання ТЕ за воднем і киснем дозволяє зменшити гідравлічний опір, підвищити надійність експлуатації ЕХГ.

Доцільно, щоб модулі ТЕ в батареї були з'єднані по електроліту паралельно, при цьому вхід електроліту виконаний в нижні електролітні колектора БТЕ, а вихід електроліту виконаний з верхніх електролітних колекторів БТЕ.

Подача електроліту в нижні колектора БТЕ, а вихід з верхніх колекторів дозволяє забезпечити винос газових бульбашок з електролітних порожнин ТЕ, що підвищує надійність експлуатації ЕХГ.

Доцільно, щоб контур циркуляції електроліту через дренажний клапан був з'єднаний з електролітній ємністю.

Наявність дренажного клапана, з'єднаного з електролітній ємністю, спрощує заправку і злив електроліту при запуску і зупинці ЕХГ.

Доцільно, щоб БТЕ була забезпечена датчиком температури, розташованим на виході електроліту з БТЕ.

Наявність датчика температури на виході електроліту дозволяє контролювати і підтримувати робочу температуру в заданому діапазоні, що підвищує надійність експлуатації ЕХГ.

Доцільно, щоб система подачі водню і кисню для забезпечення реверсивної подачі включала два кисневих і два водневих клапана, при цьому одні водневий і кисневий клапани підключені до одного блоку БТЕ, а інші підключені до іншого блоку БТЕ.

Доцільно, щоб система продувки водню і кисню включала два кисневих і два водневих клапана, при цьому одні водневий і кисневий клапани підключені до одного блоку БТЕ, а інші підключені до іншого блоку БТЕ.

Зазначене виконання систем подачі і продування водню і кисню підвищує надійність експлуатації ЕХГ за рахунок реверсу подачі реагентів і надійного видалення інертних домішок з газових порожнин ТЕ.

Доцільно, щоб в початковому стані вільний обсяг V _св електролітній ємності контуру циркуляції електроліту, призначений для накопичення утворюється в ТЕ води, визначався виразом

V _св = V _н (С _{н н} -С _к) / С _{до до,} де V _св - вільний об'єм електролітній ємності, (л), V _н, V _к - початковий і кінцевий обсяги електроліту в ємності відповідно (л), С _н, С _до - початкова і кінцева концентрації (%) електроліту в ємності, розміщеної під батареєю паливних елементів, _{н, до} - початкова і кінцева щільності електроліту в ємності (кг / л).

Правильний вибір вільного об'єму електролітній ємності забезпечує накопичення утворюється в ТЕ води при зміні концентрації електроліту в допустимих межах і збереженні електричних характеристик.

Доцільно, щоб електролітна ємність була виконана у вигляді двох судин рівного об'єму, сполучених в нижній частині по електроліту.

Таке виконання електролітній ємності спрощує компоновку ЕХГ і зменшує його габарити.

Доцільно, щоб вихід дренажного клапана на магістралі з'єднання блоків БТЕ за воднем був з'єднаний з одним посудиною електролітній ємності, а вихід дренажного клапана на магістралі з'єднання блоків БТЕ по кисню з'єднаний з іншим посудиною.

З'єднання дренажних клапанів з різними судинами електролітній ємності запобігає змішання водню і кисню в ємності і утворення вибухонебезпечної газової суміші. Це запобігає можливості вибуху і підвищує експлуатаційну надійність ЕХГ.

Проведений аналіз рівня техніки показав, що заявлена ​​сукупність істотних ознак, викладена у формулі винаходу, невідома. Це дозволяє зробити висновок про її відповідність критерію "новизна".

Для перевірки відповідності заявленого винаходу критерію "винахідницький рівень" проведено додатковий пошук відомих технічних рішень з метою виявлення ознак, що збігаються з відмінними від прототипу ознаками заявленого технічного рішення. Встановлено, що заявлене технічне рішення не слід явно з відомого рівня техніки. Отже, заявлений винахід відповідає критерію "винахідницький рівень".

Суть винаходу пояснюється кресленням і описом роботи заявленого ЕХГ.

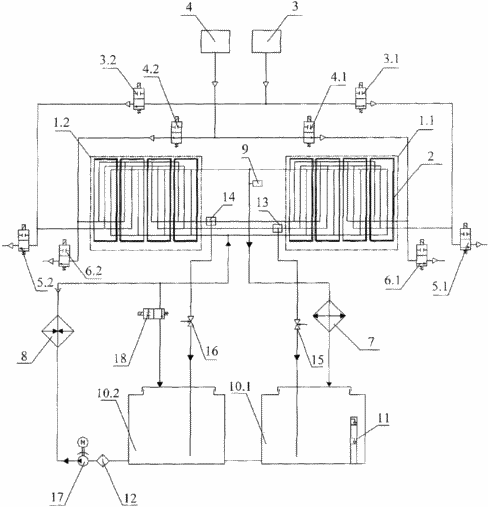

На кресленні представлена ​​принципова пневмогідравлічні схема заявленого ЕХГ.

Заявлений ЕХГ містить БТЕ, що складається з двох блоків 1.1 і 1.2, кожен з яких складається з набору модулів ТЕ 2, систему подачі водню 3 з клапанами 3.1 і 3.2, систему подачі кисню 4 з клапанами 4.1 і 4.2, систему продувки водню з клапанами 5.1 і 5.2, систему продувки кисню з клапанами 6.1 і 6.2, контур циркуляції електроліту з насосом 17, теплообмінником 7, нагрівачем 8, датчиком температури 9, електролітний ємністю з датчиком рівня електроліту 11. Електролітна ємність може бути виконана з двох судин 10.1 і 10.2 рівного об'єму, сполучених по електроліту. Датчик температури 9 розташований на виході електроліту з БТЕ, що дозволяє контролювати температуру БТЕ. На магістралі з'єднання блоків за воднем і киснем встановлені влагоотделители 13 і 14 відповідно. Вологовіддільники 13 і 14 з'єднані з дренажними клапанами 15 і 16 відповідно. Дренажний клапан 15 з'єднаний з одним посудиною 10.1, дренажний клапан 16 з'єднаний з посудиною 10.2 електролітній ємності. Контур циркуляції електроліту може додатково містити механічний фільтр 12. Подача електроліту насосом 17 в БТЕ проводиться знизу, а відведення з батареї в ємність електроліту 10 виробляється зверху. Злив електроліту з контуру здійснюється через дренажний клапан 18.

Відомості, що підтверджують можливість здійснення винаходу.

ЕХГ працює наступним чином. Система подачі водню 3 і кисню 4 періодично через клапани 3.1 і 4.1 або через клапани 3.2 і 4.2 забезпечує подачу реагентів в ТЕ, які споживаються на реакцію і забезпечують генерацію струму. Вирізняється тепло відводиться циркулюючим електролітом і скидається в теплообміннику 7. Продування ТЕ від інертних домішок, що містяться в робочих газах, здійснюється періодично за допомогою системи продувки водню і кисню через клапани 5.1 і 6.1 або через клапани 5.2 і 6.2. На магістралях з'єднання блоків за воднем і киснем встановлені влагоотделители 13 і 14 відповідно. Вологовіддільники 13 і 14 з'єднані з дренажними клапанами 15 і 16 відповідно. Дренажний клапан 15 з'єднаний з посудиною 10.1, дренажний клапан 16 з'єднаний з посудиною 10.2. Вологовіддільники забезпечують видалення рідкої фази з потоків водню і кисню, слив якої здійснюється через дренажні клапани 15 і 16 в судини 10.1 і 10.2 відповідно. Водень і кисень разом з дренажної рідиною потрапляють в різні посудини електролітній ємності, що запобігає змішуванню газів і утворення вибухонебезпечної суміші. Датчик рівня 11 забезпечує контроль рівня електроліту, що забезпечує контроль обсягу і концентрації електроліту в контурі циркуляції. Нагрівач 8 використовується при запуску ЕХГ від температури навколишнього середовища і підтримки заданої температури БТЕ при малих навантаженнях. Датчик температури 9 призначений для контролю температури електроліту і використовується для її підтримки в заданому діапазоні. Дренажний клапан 18 призначений для зливу електроліту з БТЕ при тривалих зупинках ЕХГ.

На підставі вищевикладеного можна зробити висновок, що заявлений ЕХГ може бути реалізований на практиці з досягненням заявленого технічного результату, тобто він відповідає критерію «промислова придатність».

ФОРМУЛА ВИНАХОДУ

1. Електрохімічний генератор на основі воднево-кисневих паливних елементів, що містить батарею паливних елементів, системи подачі і продування водню і кисню, контур циркуляції електроліту з насосом, теплообмінником, нагрівачем і електролітний ємністю з датчиком рівня електроліту, розміщеної під батареєю паливних елементів, що відрізняється тим, що батарея паливних елементів виконана з двох блоків, кожен з яких складається з набору модулів паливних елементів фільтпрессной конструкції з внутрішніми колекторами водню, кисню і електроліту, при цьому на магістралях з'єднання блоків за воднем і киснем встановлені влагоотделители з дренажними клапанами, виходи яких з'єднані з електролітній ємністю .
2. Електрохімічний генератор по п.1, що відрізняється тим, що паливні елементи в модулях з'єднані за воднем і киснем паралельно, а модулі в блоках з'єднані за воднем і киснем паралельно послідовно.
3. Електрохімічний генератор по п.1, що відрізняється тим, що модулі паливних елементів в батареї з'єднані по електроліту паралельно, при цьому вхід електроліту виконаний в нижні електролітні колектора батареї, а вихід електроліту виконаний з верхніх електролітних колекторів батареї.
4. Електрохімічний генератор по п.1, що відрізняється тим, що контур циркуляції електроліту через дренажний клапан з'єднаний з електролітній ємністю.
5. Електрохімічний генератор по п.1, що відрізняється тим, що батарея паливних елементів забезпечена датчиком температури, розташованим на виході електроліту з батареї паливних елементів.
6. Електрохімічний генератор по п.1, що відрізняється тим, що система подачі водню і кисню для забезпечення реверсивної подачі, включає два кисневих і два водневих клапана, при цьому одні водневий і кисневий клапани підключені до одного блоку батареї, а інші підключені до іншого блоку батареї.
7. Електрохімічний генератор по п.1, що відрізняється тим, що система продувки водню і кисню включає два кисневих і два водневих клапана, при цьому одні водневий і кисневий клапани підключені до одного блоку батареї, а інші підключені до іншого блоку батареї.
8. Електрохімічний генератор по п.1, що відрізняється тим, що в початковому стані вільний обсяг V _св електролітній ємності контуру циркуляції електроліту, призначений для накопичення води, що утворюється, визначається виразом V _св = V _н (С _{н н} -С _{до к)} / С _{н до,} де V _св - вільний об'єм електролітній ємності, (л), V _н, V _н - початковий і кінцевий обсяги електроліту в ємності відповідно (л), С _н, С _н - початкова і кінцева концентрації електроліту в ємності (%), _{н, до} - початкова і кінцева щільності електроліту в ємності (кг / л).
9. Електрохімічний генератор по п.1 або 8, який відрізняється тим, що електролітна ємність виконана у вигляді двох судин рівного об'єму, сполучених в нижній частині по електроліту.
10. Електрохімічний генератор по п.9, що відрізняється тим, що вихід дренажного клапана на магістралі з'єднання блоків за воднем з'єднаний з одним посудиною, а вихід дренажного клапана на магістралі з'єднання блоків по кисню з'єднаний з іншим посудиною.

Версія для друку
Дата публікації 23.12.2006гг
