ВИНАХІД
Патент Російської Федерації RU2118697

ТУРБІННИЙ УСИЛИТЕЛЬ ШВИДКОСТІ ПОТОКУ плинних енергоносіїв

Ім'я винахідника: Зарубін Станіслав Вікторович
Ім'я патентовласника: Зарубін Станіслав Вікторович
Адреса для листування:
Дата початку дії патенту: 1995.11.09

Пристрій призначений для отримання механічної, електричної та теплової енергії від потоку текучого енергоносія в гірській важкодоступній місцевості. Турбінний підсилювач містить корпус з направляючою насадкою, кількома ступенями турбін з робочими колесами і редуктором з валом відбору потужності, при цьому ступінь турбіни після направляючої насадки забезпечена шнеком, а вал відбору потужності редуктора - турбінним робочим колесом, причому всі щаблі турбін виконані з осьовим несучим виконанням і незалежної посадкою для забезпечення приросту швидкості. Таке виконання пристрою дозволяє більш повно використовувати кінематичну енергію потоку.

ОПИС ВИНАХОДИ

Пропонований винахід відноситься до енергетичного машинобудування, а більш конкретно до турбобудуванні, і може бути використано при виробництві механічної, електричної і теплової енергії в гірській, скелястій і інших важкодоступних місцевостях.

Відомі турбіни гребельних гідроелектростанцій (ГЕС), що перетворюють енергію водного потоку в електроенергію. Дані турбіни мають направляючий пристрій і робоче колесо або кілька робочих коліс з лопатками, на які впливає водяний потік, віддаючи свою потужність. Відпрацьована вода надходить у водойму, розташований після греблі, при цьому вона рухається з певною швидкістю, володіючи ще кінетичної енергією (див. Ковальов М.М., Турбіни, изд. 2-е, М-Л, 1971, С.7-11 ).

Найбільш близьким аналогом до пропонованого пристрою відноситься гідротурбіна, що містить корпус з направляючою насадкою, кількома ступенями турбін з робочими колесами і редуктором з валом відбору потужності (див. Патент СРСР N 19167, кл. F 03 3/00, 1931).

Однак і дана гідротурбіна не дозволяє здійснити перетворення кінетичної енергії потоку з високим коефіцієнтом корисної дії (ККД).

Завданням винаходу є підвищення ККД перетворення кінетичної енергії потоку в кінетичну енергію обертання робочих коліс гідротурбіни.

Зазначений технічний результат досягається за рахунок того, що ступінь турбіни після направляючої насадки забезпечена шнеком, а вал відбору потужності редуктора - турбінним робочим колесом, причому всі щаблі турбін виконані з осьовим несучим виконанням і незалежної посадкою для забезпечення приросту швидкості потоку.

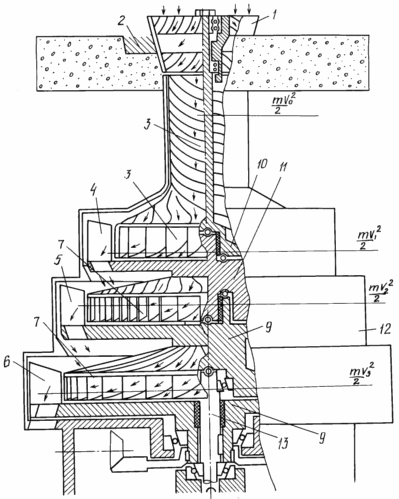

На кресленні зображений запропонований турбінний підсилювач.

Турбінний підсилювач містить насадку - направляючу 1, заставну деталь 2, шнек з розгінної турбіною 3, лопатку робочого колеса першого ступеня 4, лопатку робочого колеса другого ступеня 5, лопатку робочого колеса редуктора 6, розгінні турбіни першого та другого ступенів 7, робоче колесо редуктора 8 , робоче колесо з розгінної турбіною другого ступеня 9, розгінна турбіна шнека 10, робоче колесо з розгінної турбіною першого ступеня 11, корпус 12 і осьовий несе виконання 13. Запропонований пристрій працює таким чином Вода по напірним вертикальних каналах з річки або водоспаду (на кресленні не показано) після направляючої насадки 1 потрапляє на шнек розгінної турбіни 3. В результаті впливу падаючих мас текучого енергоносія послідовно і незалежно механічно один від одного розкручуються послідовно всі щаблі турбінного підсилювача, при цьому крутний момент знімається з робочого колеса редуктора 8 і зі збільшенням оборотів передається на генератор (на кресленні не показаний). Пропонований винахід дозволяє виробляти корисну енергію, зокрема електричну, без будівництва гребель або з мінімальною їх висотою.

ФОРМУЛА ВИНАХОДУ

Турбінний підсилювач швидкості потоку текучого енергоносія, що містить корпус з направляючою насадкою, кількома ступенями турбін з робочими колесами і редуктором з валом відбору потужності, що відрізняється тим, що ступінь турбіни після направляючої насадки забезпечена шнеком, а вал відбору потужності редуктора - турбінним робочим колесом, причому всі ступені турбін виконані з осьовим несучим виконанням і незалежної посадкою для забезпечення приросту швидкості потоку.

Версія для друку
Дата публікації 10.04.2007гг
