ВИНАХІД
Патент Російської Федерації RU2045617

руслових ГІДРОЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Камишніков Ігор Григорович; Папули Володимир Ілліч; Папули Андрій Володимирович; Карташов Євген Петрович; Камишніков Олег Григорович
Ім'я патентовласника: Камишніков Ігор Григорович; Папули Володимир Ілліч; Папули Андрій Володимирович; Карташов Євген Петрович; Камишніков Олег Григорович
Адреса для листування:
Дата початку дії патенту: 1992.12.14

Використання: в гідротехнічному будівництві, зокрема в створенні руслової електростанції для виробництва електроенергії в руслових потоках малих річок. Суть винаходу: гідроелектростанція містить понтони 1, торцеві частини яких з'єднані шарнірно, і домкрати з тягами, встановленими на понтонах для зміни їх взаємного розташування в потоці. В отворі між торцями понтонів 1 розташовані гідротурбіни 18, вали 17 яких з'єднані через редуктори 8 з валами генераторів 7, розміщених на рухомий палубі 5, що знаходиться над поверхнею потоку і спирається на понтони 1. Останні мають регульовану плавучість і прикріплені утримують канатами 11 до якорів.

ОПИС ВИНАХОДИ

Винахід відноситься до гідроенергетиці і може бути використано для виробництва електроенергії в руслових потоках малих річок.

Відома руслових гідроелектростанція, що включає встановлений в потоці несе понтон регульованою плавучості, пристосування утримання понтона в потоці, водозабірний вузол, гідротурбін і генератор струму, розміщені на понтоні [1]

Основним недоліком даної гідроелектростанції є мала ефективність знімання гідроенергії за рахунок фіксованої величини поверхневого водозахвата.

Відома і руслових гідроелектростанція, прийнята за прототип, що включає встановлені в потоці під кутом один до одного і з'єднані своїми торцевими частинами понтони регульованою плавучості з вентиляційної горловиною, пристосування для регулювання кута розкриття і утримання понтонів в потоці, водозабірний вузол, з'єднаний з напірним водоводом для подачі води на гідротурбіну, з'єднану з генератором і розміщену між торцями понтонів, і гнучкий еластичний екран [2]

Основним недоліком даної гідроелектростанції є мала ефективність виробництва електроенергії за рахунок великих технологічних простоїв всієї станції при ремонті і заміні основного обладнання всередині кожного з понтонів, малого ККД при роботі основного устаткування станції в похилому по поперечному профілю погружном на дно режимі і низьких комфортних умов обслуговування станції всередині понтонів.

Стояло завдання розробити таку руслову гідроелектростанцію, яка забезпечувала б більшу ефективність виробництва електроенергії при більшому ККД основного обладнання станції в погружном на дно режимі, при менших технологічних простоях станції, пов'язаних з ремонтом і заміною основного устаткування кожного з понтонів, а й з кращими комфортними умовами її обслуговування.

Істотним для вирішення поставленого завдання є те, що руслових гідроелектростанція, що включає встановлених ні в потоці під кутом один до одного і з'єднані своїми торцевими частинами понтони регульованою плавучості з вентиляційної горловиною, пристосування для регулювання кута розкриття і утримання понтонів в потоці, водозабірний вузол, з'єднаний з напірним водоводом для подачі води на гідротурбіну, з'єднану з генератором і розміщену між торцями понтонів, і гнучкий еластичний екран, забезпечена незатоплюваними рухомий палубою, що спирається на понтони з можливістю зміни свого становища щодо понтонів, причому генератор встановлений на рухомий палубі, а водозабірний вузол розміщений між понтонами і виконаний у вигляді водозабірної труби, врізається в жорсткий водонепроникний екран, розташований поперек потоку, при цьому бічні грані жорсткого екрану з'єднані гнучким екраном з понтонами.

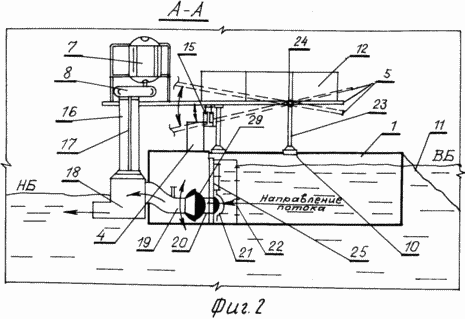

На фіг. 1 представлений загальний вид пропонованої гідроелектростанції в плані; на фіг. 2 розріз А-А на фіг. 1; на фіг. 3 розріз Б-Б на фіг. 1; на фіг. 4 понтон з вентиляційної горловиною; на фіг. 5 гідроелектростанція, вид спереду в погружном на дно робочому режимі.

Гідроелектростанція містить понтони 1, з'єднані між собою торцями за допомогою шарнірів 26, домкрати 2 з тягами, встановленими на понтонах (для зміни кута їх розкриття потоку); задню і передню опорні балки 3 і 10 для фіксації на них опорних стояків 23, що підтримують рухливу палубу 5 в надводному положенні; вентиляційні горловини 4, верхні кінці яких розташовані над поверхнею водойми, а нижні пов'язані з порожнинами понтонів 1; відсмоктують труби 6 відведення відпрацьованої води з гідротурбін 18, розташованих в потоці між торцями понтонів 1; генератори 7 струму з редуктором 8, розташовані і закріплені жорстко на палубі 5, вали яких пов'язані з валами 17 робочих коліс гідротурбін 18; кранове обладнання 9 для забезпечення ремонтних і допоміжних робіт на палубі 5 станції; утримують канати 11, прикріплені з боку верхнього б'єфу до понтонах 1, а іншою стороною до якорів, анкерів; баластні палубні цистерни 12; трансформатори 13 електричної енергії; насосне обладнання 14 подачі (відкачування) води в понтони 1 і систему охолодження генераторів 7; домкрати 15 підйому (опускання) палуби 5; запобіжні труби 16 навколо валів 17 гідротурбін 18; напірні водоводи 119 гідротурбін 18; напрямні водозабірні труби 20, зів яких з одного боку кріпиться до жорсткого екрану 25 між понтонами 1 в нижній їх частині, а з іншого за допомогою наскрізного шарнірного з'єднання 29 направлений в напірні водоводи 19; шиберні заслінки 21 регулювання перетину водозабору; еластичні екрани 22, прикріплені з одного боку до екрану 25, а з іншого до понтонах 1; шланги 27 подачі (відкачування) баластної води 28 через вентиляційні горловини 4 в понтони 1. Дно річки 30 і рівень 31 води в ній у верхньому б'єфі (ВБ) показані на фіг. 5.

ПРИНЦИП ЗАСТОСУВАННЯ ГІДРОЕЛЕКТРОСТАНЦІЇ СКЛАДАЄТЬСЯ В НАСТУПНОМУ

На березі повністю монтується гідроелектростанція, включаючи доставлені окремо основні модулі: шарнірно зв'язуються торцями понтони 1 (можуть бути виконані і у вигляді батареї герметичних труб великого діаметра) з розрахунковими параметрами по висоті, довжині і плавучості (тобто і по ширині); водозабірний вузол в нижній частині між понтонами 1 на екрані 25 з напрямними водозабірних трубами 20 і шиберними заслінками 21; основне електромеханічне обладнання, що включає генератори 7 підвісного типу з редуктором 8 (або гідрогенератори без редуктора) на рухомий палубі 5, що спирається на понтони 1 за допомогою опорних балок 3 і 10 і стояків 23 з боку верхнього б'єфу і монтируемой на висоті не менше 2 м; гідротурбіни 18, що встановлюються в потоці біля підніжжя понтонів 1 між торцями з боку нижнього б'єфу, вали 17 яких жорстко пов'язані з валами редукторів 8; пристосування регулювання кута розкриття з боку верхнього б'єфу, що включає домкрати 2 з тягами на обох понтонах 1; пристосування регулювання плавучості понтонів 1, що включає насосне обладнання 14 на палубі 5 і шланги 27, опущені через вентиляційні горловини 4 в порожнині понтонів 1; пристосування для підйому палуби 5, що включає шарніри 24 і домкрати 15, встановлені на стояках 23.

Спускають станцію на воду. При цьому станцію утримують в русловому потоці за рахунок заякорних (анкерувати) з боку верхнього б'єфу канатів 11, прикріплених іншими кінцями до понтонах 1. Далі встановлюють за допомогою домкратів 2 розрахунковий кут розкриття понтонів 1 в потоці і з потоку по шлангах 27 (внаслідок більшого рівня верхнього б'єфу, ніж дно в порожнині понтонів 1) в порожнину понтонів 1 подається баластних вода 28, а понтони 1 і разом з ними вся станція поступово занурюються, при цьому вже може працювати один гідроагрегат і можна використовувати для подальшого занурення власну електроенергію, тобто подачу баластної води від насосного обладнання 14.

Таким чином, на невеликих по витраті і глибині потоку річках, понтони 1 "сідають" на криволінійне по поперечному профілю дно 30. Однак слід врахувати, що глибину занурення обмежує надпалубного висота і висота вентиляційних горловин 4. Причому крен палуби 5 при посадці на дно 30 понтонів 1 відновлюють за допомогою домкратів 15 і основне обладнання станції може знову працювати з оптимальним ККД.

В результаті у разі огородження потоку у верхньому б'єфі формується тимчасове водосховищі, розрахунково підйом рівня його не повинен перевищувати паводкового рівня річки, і статичний і динамічний, напори у водосховищі з рівнем 31 спрацьовуються гідротурбінами 18. У разі тимчасової зміни витрати потоку параметри оптимального водозахвата регулюються глибиною занурення понтонів 1 шляхом відкачування (подачі) баластної води 28 в понтонах насосним обладнанням 14, шиберними заслінками 21, зміною кута розкриття понтонів 1 домкратами 2 і кількістю одночасно працюючих гідроагрегатів. Причому в результаті виходу з ладу одного з гідроагрегатів, при проведенні ремонтів і заміни основного обладнання він може бути замінений (відремонтовано) без зупинки другого гідроагрегату і спливання станції на палубі. При цьому збільшується час продуктивної роботи станції без додаткових технологічних простоїв двох агрегатів; поліпшуються комфортні умови, умови обслуговування агрегатів на палубі поза понтонів.

Таким чином, заявляється, виявляє такі переваги: ​​підвищується ефективність виробництва електроенергії за рахунок менших технологічних простоїв; поліпшується комфортність обслуговування основного обладнання станції за рахунок розташування основного обладнання на палубі над поверхнею водойми природної вентиляції, великого вільного робочого простору і більшої безпеки; велику простоту конструкцій і монтажу обладнання станції на місці з можливістю використання модульної доставки елементів станції і їх заміни; можливість забезпечення більшої глибинного водозахвата по поперечному профілю малих річок в оптимальному режимі роботи (по ККД) основного устаткування станції при зануренні понтонів на криволінійне дно за рахунок можливості фіксації рухомої палуби в горизонтальному положенні.

ФОРМУЛА ВИНАХОДУ

Руслових ГІДРОЕЛЕКТРОСТАНЦІЯ, що включає встановлені в потоці під кутом один до одного і з'єднані своїми торцевими частинами понтони регульованою плавучості з вентиляційної горловиною, пристосування для регулювання кута розкриття і утримання понтонів в потоці, водозабірний вузол, з'єднаний з напірним водоводом для подачі води на гідротурбіну, з'єднану з генератором і розміщену між торцями понтонів, і гнучкий еластичний екран, що відрізняється тим, що вона забезпечена незатоплюваними рухомий палубою, що спирається на понтони з можливістю зміни свого становища щодо понтонів, причому генератор встановлений на рухомий палубі, а водозабірний вузол розміщений між понтонами і виконаний у вигляді водозабірної труби, врізається в жорсткий водонепроникний екран, розташований поперек потоку, при цьому бічні грані жорсткого екрану з'єднані гнучким еластичним екраном з понтонами.
