ВИНАХІД
Патент Російської Федерації RU2244155

гідротурбіни

Ім'я винахідника: Бєлов Костянтин Михайлович
Ім'я патентовласника: Бєлов Костянтин Михайлович
Адреса для листування: 164512, Архангельська обл., М Северодвинск, вул. К. Маркса, 27, кв.55, К.М. Бєлову
Дата початку дії патенту: 2002.12.17

Гідротурбіна призначена для використання в гідроелектростанції малої потужності. Гідротурбіна містить корпус з торцевими кришками, впускним і випускним патрубками. У корпусі розміщені два ротори і обтічна напрямна. Ротори виготовлені з труб, що мають поздовжній зріз і встановлених так, щоб частина труби виконувала роль пластини, а інша - корпусу ротора. Гідротурбіна і оснащена системою, що включає насос, розподільний пристрій і трубопроводи, які забезпечують створення тиску води в послідовно утворених порожнинах між пластинами і корпусом. Конструкція турбіни дозволяє знизити трудовитрати на її виробництво.

ОПИС ВИНАХОДИ

Винахід відноситься до гідравлічних машин з рухомими стулками, що використовують потік рідини, і може бути використано в якості гідротурбіни гідроелектростанції малої потужності.

Відома гідротурбіна, що містить корпус з торцевими кришками, впускним і випускним патрубками, розміщений в корпусі ротор з рухомими пластинами, одні кінці яких шарнірно прикріплені до ротора, і обтічну направляючу (Патент №2147078, МКІ F 03 В 17/06).

Однак в даній конструкції гідротурбіни, де використовуються два ротори в одному агрегаті, в повному обсязі реалізуються її можливості. Так при протіканні води через турбіну (тиск постійне) не можна використовувати повну потужність і забезпечити максимальне значення ККД. Зміна крутного моменту в гидротурбине залежить тільки від тиску води, що протікає.

Відома гідротурбіна, що містить корпус з торцевими кришками, впускним і випускним патрубками, розміщені в корпусі два ротори і обтічну направляючу (Патент №2191919, МКІ F 03 В 17/06 - прототип).

Однак ця гідротурбіна має рухливі пластини, які закріплюються з одного боку шарнірно на роторі, з іншого - за допомогою штирів, встановлених в пазах корпусу. Виготовлення такої конструкції пластин вимагає великої точності і трудомісткості, в цілому конструкція гідротурбіни є складною.

Винахід направлено на вирішення завдання спрощення конструкції гідротурбіни, зниження трудовитрат на її виробництво.

Це досягається тим, що ротори виготовлені з труб, що мають поздовжній зріз і встановлених так, щоб частина труби виконувала роль пластини, а інша частина - корпусу ротора, вона оснащена додатковою системою, що включає насос, розподільний пристрій і трубопроводи, які забезпечують створення тиску води в послідовно утворених порожнинах між пластинами і корпусом, причому на корпусі гідротурбіни встановлені два кронштейна з боку впускного патрубка для кріплення трубопроводів.

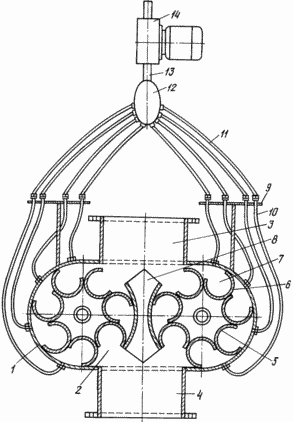

Винахід ілюструється кресленням, де представлений загальний вигляд гідротурбіни в розрізі.

Гідротурбіна містить корпус 1 з торцевими кришками 2 (на кресленні видно тільки задня кришка), впускний 3 і випускний 4 патрубки, розміщені в корпусі 1 ротори 5. Ротори 5 виготовлені з труб, що мають поздовжній зріз, і встановлені так, щоб внутрішня частина труби виконувала роль пластини 6, а інша зовнішня частина - корпусу ротора. Між пластинами 6 і корпусом 1 утворені заповнюються водою порожнини 7, а між роторами 5 встановлена ​​обтічна напрямна 8. На зовнішній частині корпусу 1 з боку впускного патрубка 3 змонтовані два кронштейна 9, в яких закріплені трубопроводи 10, призначені для подачі води під тиском в певну порожнину 7. Кожен трубопровід 10 обслуговує одну певну порожнину 7, причому трубопроводи встановлені симетрично і забезпечують роботу двох роторів одночасно. Трубопроводи 10 за допомогою труб 11 з'єднані з розподільним пристроєм 12, яке пов'язане за допомогою однієї труби 13 з насосом 14. Труби 11 мають вигин, що дозволяє встановити розподільний пристрій 12 і насос 14 над впускним патрубком 3, не створюючи перешкод основному потоку води. Розподільний пристрій 12 і насос 14 можна встановити над водою на спеціальному майданчику.

Гідротурбіни працює наступним чином

Потік води надходить через впускний патрубок 3 в корпус 1. Цей потік води розділяється направляючої 8 на два потоки і заповнює порожнини 7. Стовп води, висота якого визначається відстанню між пластинами 6 і рівнем в водосховище, тисне на пластини 6 і змушує обертатися ротори 5. у нижній частині корпусу 1 відбувається виливання води з порожнин 7 в випускний патрубок 4.

Для забезпечення більш швидкого обертання роторів 5, зміни крутного моменту роторів використовуються насос 14, розподільний пристрій 12 і система трубопроводів. Від насоса 14 вода під тиском надходить у розподільний пристрій 12, яке спрямовує потоки цієї води до відповідних порожнини 7. Причому це відбувається послідовно. У міру руху пластини 6 від впускного патрубка 3 до випускного патрубку 4 обсяг порожнини 7 збільшується і це компенсується за рахунок створення додаткового тиску води. Збільшення тиску води в порожнині 7 сприяє швидкому переміщенню пластин 6 і роторів 5.

Пропонована конструкція гідротурбіни дозволяє забезпечити її швидкий розгін, змінювати крутний момент і підвищити її потужність і ККД. Все це можливо за рахунок створення додаткового тиску в порожнинах пластин за допомогою насоса, розподільного пристрою і системи трубопроводів. Виготовлення роторів з труб значно спрощує технологію, знижує трудовитрати і підвищує надійність конструкції.

ФОРМУЛА ВИНАХОДУ

Гідротурбіна, що містить корпус з торцевими кришками, впускним і випускним патрубками, розміщені в корпусі два ротори, виготовлені з труб, що мають поздовжній зріз, пластини і обтічну направляючу, причому гідротурбіна оснащена додатковою системою, що включає насос, розподільний пристрій і трубопроводи, які забезпечують створення тиску води в послідовно утворених порожнинах між пластинами і корпусом, причому на корпусі гідротурбіни встановлені два кронштейна з боку впускного патрубка для кріплення трубопроводів, що відрізняється тим, що труби роторів встановлені так, щоб частина труби виконувала роль пластини, а інша частина - корпусу ротора.

Версія для друку
Дата публікації 12.01.2007гг
