ВИНАХІД
Патент Російської Федерації RU2241092

бесплотинной ГІДРОЕЛЕКТРОСТАНЦІЯ

бесплотинной ГІДРОЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Шестаков Я.І. (RU); Багаутдинов І.М. (RU); Поздеев А.Г. (RU); Липчак С.В. (RU)
Ім'я патентовласника: Марійський державний технічний університет
Адреса для листування: 424024, г.Йошкар-Ола, пл. Леніна, 3, МарГТУ, відділ інтелектуальної власності
Дата початку дії патенту: 2003.01.13

Винахід відноситься до малих гідроелектростанцій і може бути використано в лісовій промисловості і сільському господарстві або для індивідуального застосування в важкодоступних районах. Гідроелектростанція включає пластину, похило заглубленную назустріч потоку на 1/3 глибини з можливістю зняття енергії верхнього шару водотоку і підняття зазначеного шару на деяку висоту, щонайменше, одну турбіну, розміщену в підставі вертикальної порожнини, що має воронкоподібний вхід. Між похило заглибленою пластиною і воронкоподібним входом вертикальної порожнини встановлено гідравлічний таран, вхід якого з'єднаний з верхнім кінцем похило заглибленою пластини підводить трубою, встановленої похило в сторону гідравлічного тарану і забезпеченою воронкоподібним входом на кінці з боку пластини. Вихід гідравлічного тарану з'єднаний з вертикальною порожниною напірним трубопроводом. Турбіна може бути встановлена ​​на вертикальній осі. У підставі вертикальної порожнини може бути встановлений каскад турбін на горизонтальних осях. Винахід збільшує надійність і потужність гідроелектростанції, підвищує економічний ефект її використання.

ОПИС ВИНАХОДИ

Винахід відноситься до гідроенергетичний пристроїв малої потужності, а саме до гідроелектростанція, і може бути використано в лісовій промисловості, лісовому, сільському та інших господарствах, а й для індивідуального використання в важкодоступних районах.

Відома Бесплотінная гідроелектростанція, що включає гідротурбіну, Водозаборник і гнучкий напірний шланг, що укладається по ухилу річкової долини (Мала гідроенергетика. Л.П.Міхайлов, Б.Н.Фельдман, Т.К.Марканова і ін. / Под ред. Л.П. Михайлова. - М .: Вища школа. - 1989, 184 с., див. с.141, рядки 9 ... 19 зверху).

Недоліком даної бесплотинной гідроелектростанція є те, що напір води практично створюється тільки ухилом річкової долини, тому потужність таких гідроелектростанцій, як правило, мала.

Відома Бесплотінная гідроелектростанція, що включає пластину, заглиблені похило назустріч потоку на 1/3 глибини, з можливістю зняття енергії верхнього, самого високопотенційного шару водотоку, підняття зазначеного шару на деяку висоту і напрямки його до воронкоподібного гирла вертикальної порожнини, турбіну, розміщену в підставі вертикальної порожнини на вертикальній осі (Ширинский А.Ф. Нові технічні засоби адаптації енергетичних систем до природних умов. Ж. Гідротехнічне будівництво. - 1993, №11, див. с.3, правий стовпець, 20 ... 27 рядки зверху).

Недоліком відомої бесплотинной гідроелектростанції є те, що робота турбіни залежить від рівня і висоти піднятого шару водотоку за допомогою похило заглибленою пластини, як правило, потенційна енергія такого водотоку невелика, турбіна розміщена на вертикальній осі.

Для усунення зазначених недоліків Бесплотінная гідроелектростанція, що включає пластину, заглиблені похило назустріч потоку на 1/3 глибини, з можливістю зняття енергії верхнього шару водотоку, підняття зазначеного шару на деяку висоту і, щонайменше, одну турбіну, розміщену в підставі вертикальній площині, що має воронкоподібний вхід, причому новим є те, що між похило заглибленою пластиною і воронкоподібним входом вертикальної порожнини встановлено гідравлічний таран, вхід якого з'єднаний з верхнім кінцем похило заглибленою пластини підводить трубою, встановленої похило в сторону гідравлічного тарану і забезпеченою воронкоподібним входом на кінці з боку пластини, а вихід гідравлічного тарану з'єднаний з вертикальною порожниною напірним трубопроводом, при цьому турбіна може бути встановлена ​​на вертикальній або горизонтальній осі.

Таке рішення бесплотинной гідроелектростанції дозволяє збільшити її потужність при тій же енергоємності водного потоку.

У патентній і науково-технічній літературі подібної конструкції бесплотинной гідроелектростанції нами не виявлено.

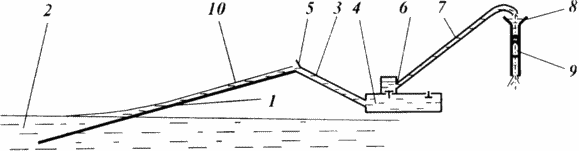

На кресленні зображена схема пристрою бесплотинной гідроелектростанції.

бесплотинной ГІДРОЕЛЕКТРОСТАНЦІЯ

Бесплотінная гідроелектростанція включає похило заглубленную пластину 1, яка встановлена ​​назустріч водотоку 2 і заглиблена приблизно на 1/3. З верхнім кінцем похило заглибленою пластини 1 з'єднана труба, що підводить 3, встановлена ​​похило і нижнім кінцем з'єднана з входом гідравлічного тарану 4, на верхньому кінці якої встановлений воронкоподібний вхід 5. З входом 6 гідравлічного тарану 4 з'єднаний напірний трубопровід 7. Верхній кінець напірного трубопроводу 7 з'єднаний з воронкоподібним входом 8 вертикальної порожнини 9, в основі якої розміщується турбіна на вертикальній осі або каскад турбін на горизонтальних осях (не показані).

Бесплотінная гідроелектростанція працює наступним чином. Похило заглибленою пластиною 1, встановленої назустріч водотоку 2, знімається енергія верхнього, самого високопотенційного шару 10 водотоку 2. Ця енергія піднімає вказаний шар 10 водотоку 2 на деяку висоту і направляє до воронкоподібного входу 5 труби, що підводить 3, яка направляє шар 10 до входу гідравлічного тарану 4. з гідравлічного тарану 4 частина шару 10 по похилому трубопроводу 7 піднімається на велику висоту, ніж пластиною 1, і направляється до воронкоподібного входу 8 вертикальної порожнини 9, в основі якої розміщена турбіна на вертикальній осі або каскад турбін на горизонтальних осях.

Такий пристрій бесплотинной гідроелектростанції дозволяє підняти енергоємний шар водотоку на значну висоту за рахунок гідравлічного тарану і встановлювати не одну турбіну, а каскад турбін з генераторами і більш повно використовувати енергію падаючої води.

ФОРМУЛА ВИНАХОДУ

1. Бесплотінная гідроелектростанція, що включає пластину, похило заглубленную назустріч потоку на 1/3 глибини з можливістю зняття енергії верхнього шару водотоку і підняття зазначеного шару на деяку висоту, щонайменше одну турбіну, розміщену в підставі вертикальної порожнини, що має воронкоподібний вхід, що відрізняється тим , що між похило заглибленою пластиною і воронкоподібним входом вертикальної порожнини встановлено гідравлічний таран, вхід якого з'єднаний з верхнім кінцем похило заглибленою пластини підводить трубою, встановленої похило в сторону гідравлічного тарану і забезпеченою воронкоподібним входом на кінці з боку пластини, а вихід гідравлічного тарану з'єднаний з вертикальною порожниною напірним трубопроводом.

2. Гідроелектростанція по п.1, що відрізняється тим, що турбіна встановлена ​​на вертикальній осі.

3. Гідроелектростанція по п.1, що відрізняється тим, що в основі вертикальної порожнини встановлено каскад турбін на горизонтальних осях.
