ВИНАХІД
Патент Російської Федерації RU2028504
Вітроустановка ВЕЛИКИЙ ПОТУЖНОСТІ
Ім'я винахідника: Ільїн Віктор Іванович
Ім'я патентовласника: Ільїн Віктор Іванович
Адреса для листування:
Дата початку дії патенту: 1992.01.09
Використання: у вітроенергетиці і може знайти широке застосування у всіх регіонах країни як станції великої потужності. Суть винаходу: вітроелектростанція містить вежу, сопло концентратор, ротор з лопатями, на валу якого встановлений електрогенератор, і забезпечена розташованими у верхній частині вежі двома конусами, встановленими соосно і зверненими вершинами один до іншого, а сопло концентратор забезпечений бічними і задньою стінками, утворюють робочу камеру, розташовану між конусами і встановлену із забезпеченням вільного обертання разом з розтрубом-концентратором і його орієнтацією проти вітру, а всередині камери розташовані рівномірно по колу в два яруси нерухомі лопаті-напрямні для подачі потоку повітря на відповідні ярусу лопатей ротора під оптичним кутом , причому в одному з ярусів нерухомі лопаті і лопаті ротора спрямовані в одну сторону, а в іншому ярусі - в протилежну, між ярусами встановлена перегородка, а електрогенератор виконаний з вільно обертається статором в сторону, протилежну обертанню ротора, вал якого з'єднаний з одним з ярусів , а другий ярус з'єднаний зі статором.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетики і може знайти широке застосування у всіх регіонах країни як вітроустановок великої потужності.
Відома вітроустановка, що містить встановлений на основі знаходиться ротор, виконаний у вигляді двох розміщених один в іншому валів і двох ярусів лопаток, встановлених на відповідних валах з можливістю обертання в різні боки, причому внутрішній вал з'єднаний з ротором генератора, а зовнішній - із статором [1 ].
Недоліком відомої вітроустановки є мала ефективність.
Мета винаходу - підвищення ефективності вітроустановки.

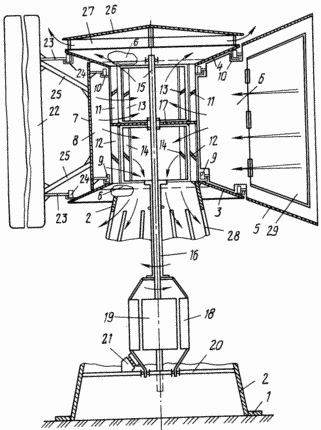

На кресленні схематично зображено пропонована ветроустановка.
Ветроустановка містить встановлену на підставі 1 вежу 2, у верхній частині якої укріплені два конуса 3 і 4, що виконують функцію опор, і частини розтруба - концентратора 5 вітрового потоку, встановленого з можливістю вільного повороту навколо центральної осі проти вітру. Розтруб - концентратор 5 має дві бічні стінки 6, що проходять між конусами 3 і 4, стикаючись з їх поверхнею, і задню стінку 7, що утворюють робочу камеру 8 зі входом з боку розтруба - концентратора 5. На стінках 6 і 7 укріплені роликові опори (візки) 9, що переміщаються по кільцевим рейковим направляють 10, укріпленим жорстко щодо конусів 3 і 4. Усередині робочої камери 8 рівномірно по колу укріплені два яруси з нерухомих лопаток - напрямних 11 і 12 для подачі потоку повітря на лопатки 13 і 14 ротора, розташованого усередині лопаток 11 і 12 і виконаного і двоярусним. Орієнтація лопаток 11 і 13 протилежна орієнтації лопаток 12 і 14. Лопатки 13 ротора з'єднані жорстко з валом 15, а лопатки 14 - з повним валом 16, через який проходить вал 15. Між ярусами лопаток 11 і 13 і 12 і 14 встановлена перегородка 17. |
Ветроустановка містить і електрогенератор, у якого статор 18 виконаний вільно обертається щодо ротора 19 в протилежну сторону. Вал 15 і статор 18 фіксуються за допомогою опори 20. Для зняття енергії передбачені струмозйомники 21.
Орієнтація розтруба - концентратора 5 проти вітру може здійснюватися по-різному, наприклад, за допомогою флюгера 22, укріпленого на стійках 23 з роликовими опорами 24 і на стійках 25.
Зверху башти 2 над конусом 4 встановлений ковпак 26 з зазором 27 для виходу через нього відпрацьованого повітря.
З нижнього ярусу відпрацьоване повітря виходить через отвори 28 в корпусі вежі 2.
Для захисту вітроустановки від перевантажень при сильному вітрі на бічних сторонах розтруба-концентратора 5 виконані захисні вікна 29.
Вітроустановка працює наступним чином
Сопло концентратор 5 орієнтується проти вітру, потік якого потрапляє в робочу камеру 8 і проходить через щілини між лопатками-направляючими 11 і 12 обох ярусів і направляється на лопатки 13 і 14 роторів, які приводяться в обертання. Вали 15 і 16 обертаються в протилежних напрямках, а отже, і ротор 19 і статор 18, в результаті чого електрогенератором виробляється напруга.
ФОРМУЛА ВИНАХОДУ
Вітроустановка, що містить встановлений на основі знаходиться ротор, виконаний у вигляді двох розміщених один в іншому валів і двох ярусів лопаток, встановлених на відповідних валах з можливістю обертання в різні боки, причому внутрішній вал з'єднаний з ротором генератора, а зовнішній - зі статором, що відрізняється тим , що вона забезпечена у верхній частині вежі двома конусами, встановленими соосно з двох торців ярусів лопаток і зверненими вершинами один до іншого, розміщеними між двома конусами з можливістю обертання розтрубом-концентратором, між бічними стінками якого і задньою стінкою утворена камера, перегородкою, встановленої між ярусами, причому кожен ярус забезпечений нерухомим зовнішнім вінцем напрямних лопаток, а в одному з ярусів лопатки колеса і направляючого апарату орієнтовані в одну сторону, а в іншому - в різні боки.
