ВИНАХІД
Патент Російської Федерації RU2259002

СОНЯЧНА ЕНЕРГЕТИЧНА СИСТЕМА (ВАРІАНТИ)

Ім'я винахідника: Стребков Д.С. (RU); Іродіон А.Є. (RU); Базарова Є.Г. (RU)
Ім'я патентовласника: Державна наукова установа Всеросійський науково-дослідний інститут електрифікації сільського господарства (ГНУ ВІЕСХ) (RU)
Адреса для листування: 109456, Москва, 1-й Вишняківська пр-д, 2, ВІЕСХХ, ОНТИ і патентування, О.В. Голубєвої
Дата початку дії патенту: 2003.03.25

Винахід відноситься до геліоенергетики, зокрема, до енергетичних систем на основі сонячних електростанцій. Технічний результат полягає в створенні в основному регіональної світової енергосистеми, що забезпечує цілодобове та цілорічне надійне електропостачання споживачів. Сонячна енергетична система складається з сонячних електростанцій і електростанцій, що використовують інші поновлювані і традиційні джерела енергії, з'єднаних між собою і зі споживачами лініями електропередач. Базові сонячні електростанції однакової потужності встановлені в широтному напрямку на однаковому кутовому відстані один від одного по довготі, що дорівнює U = 360 ° / n, де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій. Базові сонячні електростанції приєднані через високочастотні перетворювачі і підвищують трансформатори Тесла до багатоколовій однопровідною лінії передачі електричної енергії. До неї і приєднані через трансформатори Тесла, випрямлячі, інвертори та трифазні лінії електропередач електростанції, що використовують інші поновлювані джерела енергії: сонячні електростанції, гідроелектростанції, вітрові електростанції, електростанції, що працюють на біомасі, а й споживачі електричної енергії. Сумарна потужність базових сонячних електростанцій дорівнює сумарній потужності всіх включених споживачів електричної енергії.

ОПИС ВИНАХОДИ

Винахід відноситься до геліоенергетики, зокрема до енергетичних систем на основі сонячних електростанцій. Існуючі локально розташовані сонячні електростанції (Kerney DW and Price HW Solar thermal plants - LUZ concept (current status of the SEGS plants). Proceeding of the Second Renewable Energy Congress, Reading, UK, Sayigh AAM (Ed.), Vol. 2, 1992 , pp. 582-588) мають істотний недолік, пов'язаних з нерівномірністю вироблення електроенергії в результаті очевидного впливу астрономічних і погодних факторів на рівень вихідної потужності сонячних батарей. Система з кількох сонячних електростанцій, об'єднаних в єдину енергомережу, але при цьому довільно розподілених по території, має ті ж вади.

Недоліками всіх відомих сонячних електростанцій енергосистем є неможливість їх використання в якості основної становить потужної регіональної або світової енергосистеми, оскільки для згладжування періодичних і випадкових процесів, що впливають на вихідну потужність сонячних батарей, необхідні дуже потужні буферні накопичувачі енергії з високими маневреними характеристиками, створення яких в сучасних умовах недоцільно з економічних міркувань. Вважається, що встановлена ​​потужність сонячних електростанцій в піковому режимі роботи енергосистеми не повинна перевищувати 10-15% від загальної встановленої потужності електростанцій регіональної енергосистеми (Стребков Д.С. Про розвиток сонячної енергетики в Росії // Теплоенергетика, 1994. т.41. №2 . с.53-60). При цих умовах коливання потужності сонячних електростанцій не роблять помітного впливу на якість електропостачання.

Завданням запропонованого винаходу є створення в основному регіональної світової енергосистеми, в якій потужність і електроенергія, що виробляється буде вироблятися сонячними електростанціями. Це дозволить виключити добову і, в варіантах, сезонну нерівномірність вироблення електроенергії системою сонячних електростанцій і забезпечити цілодобове та цілорічне надійне екологічно безпечне електропостачання споживачів енергії, при цьому буде знижений парниковий ефект і зменшено негативний вплив паливних електростанцій на навколишнє середовище.

Зазначений ефект досягається тим, що сонячна енергетична система складається з сонячних електростанцій, з'єднаних лініями електропередач між собою і зі споживачами електроенергії таким чином, що енергетична система містить базові сонячні електростанції однакової потужності, які встановлені в широтному напрямку в Африці, в Америці, Австралії, в Європі і Азії на однаковому кутовому відстані один від одного по довготі, в градусах, рівному

,

де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій. Сонячні електростанції розподілені в широтному напрямку, причому відстань між сусідніми сонячними станціями по довготі в градусах не більше 7,5 · min (h ₁ + h ₂₎ градусів, де h ₁ і h ₂ - тривалості світлового дня в місці розташування станцій, виражені в годинах, a min (h ₁ + h ₂₎ вибирається як мінімальна добова сума з усіх днів року.

В іншому варіанті сонячна енергетична система складається з сонячних електростанцій і електростанцій, що використовують інші поновлювані джерела енергії, з'єднані між собою і зі споживачами енергії лініями передач електричної енергії, таким чином енергетична система містить базові сонячні електростанції однакової потужності, які встановлені в широтному напрямку в Африці, в Америці, Австралії, в Європі і Азії на однаковому кутовому відстані один від одного по довготі, в градусах дорівнює

,

де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій, а базові сонячні електростанції з'єднані через високочастотні перетворювачі і підвищують трансформатори Тесла до багатоколовій однопровідною лінії передачі електричної енергії, до якої приєднані через знижувальні трансформатори Тесла, випрямлячі, інвертори та трифазні лінії електропередач, інші сонячні електростанції, гідроелектростанції, вітрові електростанції, електростанції, що працюють на біомасі, і споживачі електричної енергії країн світу, а сумарна потужність базових електростанцій в енергосистемі дорівнює сумарній потужності всіх споживачів енергії країн світу, підключених до енергетичної системи на денний і нічний стороні землі.

Сонячна енергетична система, що складається з сонячних електростанцій і електростанцій, що використовують інші поновлювані і традиційні джерела енергії, з'єднаних між собою і зі споживачами лініями електропередач, системи контролю і управління потужністю енергосистем, відрізняється тим, що енергетична система містить базові сонячні електростанції однакової потужності, які встановлені в широтному напрямку в Африці, в Північній Америці, в Європі і Азії на однаковому кутовому відстані один від одного по довготі, в градусах, рівному

,

де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій, а базові сонячні електростанції з'єднані через високочастотні перетворювачі і підвищують трансформатори Тесла до багатоколовій однопровідною лінії передачі електричної енергії, до якої і приєднані через трансформатори Тесла, випрямлячі, інвертори та трифазні лінії електропередач, інші сонячні електростанції, гідроелектростанції, вітрові електростанції, електростанції, що працюють на біомасі, і електростанції з традиційними невідновлюваних джерелами енергії в якості резервних електростанцій і споживачі електричної енергії країн світу, а сумарна потужність базових електростанцій в енергосистемі дорівнює сумарній потужності всіх споживачів енергії , підключених до енергетичної системи на денному і нічному боці землі, а система контролю і управління включає геостаціонарні супутники спостереження за хмарами і прогнозування вихідної потужності сонячних електростанцій і виконавчі пристрої для запуску резервних електростанцій з різними маневреними і характеристиками потужності для покриття графіка навантажень енергосистеми.

Для забезпечення безперервності та надійного електропостачання та вирівнювання добового графіка виробництва енергії в сонячної енергетичної системи, що складається з сонячних електростанцій, з'єднаних лініями електропередач між собою і зі споживачами електроенергії, сусідні сонячні електростанції розташовані в різних півкулях Землі (північному або південному), а відстань між сусідніми сонячними станціями по довготі в градусах не більше 7,5 · min (h ₁ + h ₂₎ градусів, де h ₁ і h ₂ - тривалості світлового дня в місці розташування станції, виражені в годинах, a min (h ₁ + h ₂₎ є мінімальна добова сума, обрана з усіх днів року.

У сонячної енергетичної системи, що складається з сонячних електростанцій, з'єднаних лініями електропередач між собою і зі споживачами електроенергії енергетична система містить дві базові сонячні електростанції в північній півкулі на кутовому відстані один від одного по довготі 180 ° в районах 150-165 ° з.д., 55-65 ° пн.ш. і 30-45 ° східної довготи, 50-65 ° пн.ш. і дві базові сонячні електростанції в південній півкулі на кутовому відстані один від одного по довготі 180 ° в районах 60-75 ° з.д, 30-53 ° пд.ш. і 105-120 ° східної довготи, 20-35 ° пд.ш., базові сонячні електростанції в північній півкулі встановлені на кутовій відстані від базових сонячних електростанцій в південній півкулі на однаковому кутовому відстані по довготі, що дорівнює 90 °.

У сонячної енергетичної системи, що включає в себе дві базові сонячні електростанції, розташовані в двох областях з координатами 6-16 ° з.д., 20-42 ° пн.ш. і 164-172 ° східної довготи, 55-65 ° пн.ш. і з'єднані з двома вітровими електростанціями, розташованими в тих же областях, сумарна потужність базових сонячних і вітрових електростанцій в енергетичній системі дорівнює загальній потужності всіх підключених до енергосистеми споживачів енергії на денному і нічному боці Землі.

У варіанті конструкції сонячна енергетична система містить три базових сонячних електростанції, розташовані в трьох областях з координатами 125-80 ° з.д., 0-35 ° с.ш .; 5 з.д.-40 ° східної довготи, 0-35 ° пн.ш. і 115-160 ° східної довготи, 25-65 ° пн.ш. і, по крайней мере, одну вітрову електростанцію, розташовану в області 115-160 ° східної довготи, 25-65 ° пн.ш., а сумарна потужність сонячної до вітрової електростанції в області 115-160 ° східної довготи, 25 -65 ° пн.ш. в зимовий час дорівнює потужності кожної з решти базових сонячних електростанцій.

У варіанті конструкції сонячна енергетична система містить чотири базові сонячні електростанції, встановлені в областях з координатами: 10-16 ° з.д., 20-42 ° пн.ш., 80-74 ° східної довготи, 10-42 ° з .ш., 170-164 ° східної довготи, 50-65 ° пн.ш. і 100-104 ° з.д., 20-40 ° пн.ш. і, по крайней мере одну вітрову електростанцію в області 170-164 ° східної довготи, 50-65 ° пн.ш., а сумарна потужність сонячної та вітрової електростанції в області 170-164 ° східної довготи, 50-65 ° пн.ш. в зимовий час дорівнює потужності кожної з трьох інших базових сонячних електростанцій.

У варіанті конструкції сонячна енергетична система містить п'ять базових сонячних електростанцій, встановлених в областях з координатами: 6-8 ° з.д., 6-42 ° с, 64-66 ° східної довготи, 25-55 ° з .ш., 136-138 ° східної довготи, 41-55 ° пн.ш., 150-152 ° з.д., 55-60 ° пн.ш., 80-78 ° з.д., 32 -55 ° пн.ш. і, по крайней мере одну вітрову електростанцію в області 150-152 ° східної довготи, 55-60 ° пн.ш., а сумарна потужність сонячної та вітрової електростанції в області 150-152 ° східної довготи, 55-60 ° пн.ш. в зимовий час дорівнює потужності кожної з решти чотирьох базових сонячних електростанцій

Ще в одному варіанті сонячна енергетична система складається з шести базових сонячних електростанцій, встановлених в областях 6-8 ° з.д, 6-42 ° с, 52-54 ° східної довготи, 15-55 ° пн.ш. ., 112-114 ° східної довготи, 21-55 ° пн.ш., 162-164 ° В.Д, 52-65 ° пн.ш., 136-138 ° з.д., 58-65 ° пн.ш., 76-78 ° з.д., 34-55 ° пн.ш. і, по крайней мере, дві вітрових електростанції в областях 162-164 ° східної довготи 52-65 ° пн.ш. і 136-138 ° з.д., 58-65 ° пн.ш., а сумарна потужність кожної сонячної і вітрової електростанції в зимовий час в областях 162-164 ° В.Д, 52-65 ° пн.ш. і 136-138 ° з.д., 58-65 ° пн.ш. дорівнює потужності кожної з чотирьох інших базових сонячних електростанцій.

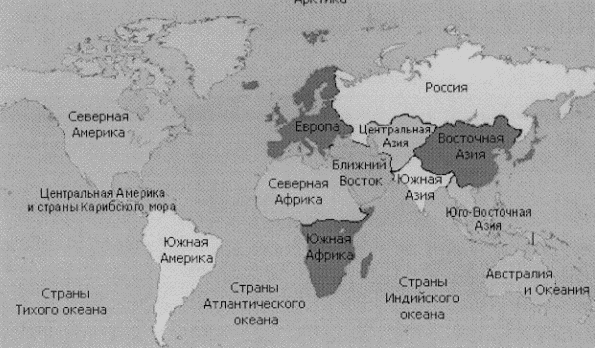

Суть винаходу пояснюється кресленнями, де на фіг.1 представлена ​​карта світу із зазначенням місця розташування базових сонячних електростанцій, розташованих в околицях Пост-Вейганд (Алжир, 24 ° пн.ш., 0 ° східної довготи), Шанхая (Китай, 31 ° пн.ш., 121 ° східної довготи) і Сан - Дієго (США, 32 ° пн.ш., 117 ° з.д.).

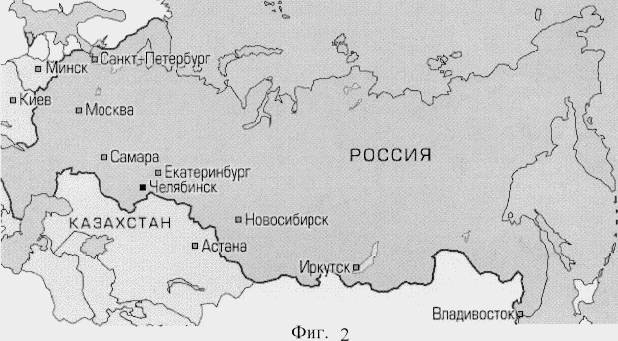

На фіг.2 - карта Росії і суміжних держав із зазначеними на ньому місць розташування базових сонячних електростанцій розташованих в околицях м Пінська (Республіка Білорусь, 52 ° пн.ш., 26 ° східної довготи) і м Уелена (Росія, Чукотський А.О. 66 ° пн.ш., 170 ° з.д.).

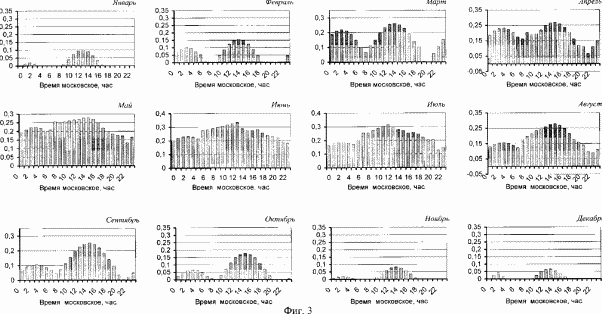

На Фіг.3 представлені добові зміни виробництва електроенергії за 12 місяців року глобальної енергосистеми, що складається з двох сонячних електростанцій потужністю по 0,45 млрд. КВт кожна. ККД сонячної електростанції становить 15%. Фотоактивного площа кожної електростанції становить квадрат зі стороною 55 км. Загальна вироблення електричної енергії в сонячної енергосистеми складає 1100 млрд кВт год на рік. В якості вихідних даних для розрахунку використані середні багаторічні значення (період осереднення не менше 10 років) інсоляції в місцях розташування електростанцій. Розрахунок виконаний для сонячних станцій зі спостереженням за Сонцем навколо полярної осі. Протягом п'яти місяців з квітня по серпень електроенергія від сонячних станцій надходить в систему цілодобово. Ще протягом двох місяців березень і вересень, перерва не більше 2 годин на добу з дещо більшою нерівномірністю добового ходу.

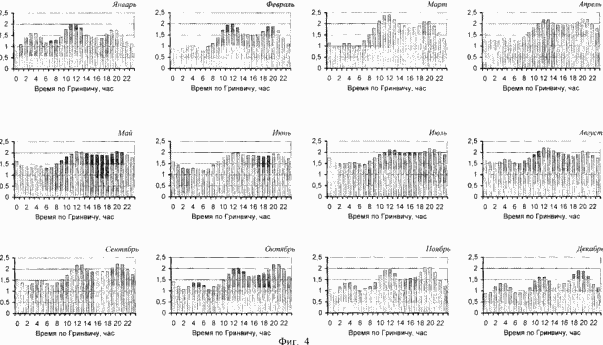

На фіг.4 представлені добові зміни потужності для середніх днів всіх 12 місяців року глобальної енергосистеми, що складається з трьох сонячних електростанцій потужністю по 2,2 млрд. КВт кожна. Розрахунок виконаний для стаціонарних панелей з кутами нахилу до горизонту 25 ° (Пост-Вейганд і Шанхай) і 30 ° (Сан-Дієго). Об'єднана сонячна енергосистема протягом всього року цілодобово рівномірно виробляє електроенергію.

Сонячні електростанції в системі розподілені в широтному напрямку так, що закінчення освітлення фотоактивного поверхні однієї електростанції збігається з початком освітлення панелей інший найближчій по ходу Сонця, станції. Змінюючи відстань між станціями по довготі, можна добитися не тільки безперервності добового ходу середньої вихідної потужності системи, але і значно збільшити рівномірність виробництва електроенергії.

Розміщення сонячних електростанцій системи по обидві сторони від екватора дозволяє виключити сезонні коливання вироблення електроенергії - зимове зниження в одній півкулі компенсується річним зростанням вироблення в іншому.

Впливу погодних факторів на вихідну потужність сонячних станцій уникнути не можна. В автономних електростанціях для компенсації коливань потужності сонячних електростанцій використовуються буферні накопичувачі енергії. Сучасні буферні накопичувачі (електрохімічні акумулятори, ємнісні накопичувачі тощо) мають відмінні маневреними характеристиками - вони автоматично і дуже швидко переходять від режиму заряду до розряду, але створити у великій енергосистемі батарею накопичувачів достатньої ємності практично неможливо з економічних міркувань.

Пропонований винахід дозволяє використовувати для компенсації коливань потужності в великої регіональної енергосистеми електростанції, що використовують поновлювані і традиційні джерела енергії.

Залежно від типу, традиційні електростанції мають різні маневрені характеристики - для виведення станції на номінальну потужність потрібно від 2-3 хвилин до декількох годин. Більш потужні електростанції вимагають, як правило, більшого часу. Спостереження за хмарами в околицях сонячних електростанцій за допомогою геостаціонарних супутників дозволяє прогнозувати рівень вихідної потужності і, при необхідності, визначити момент початку підготовки до запуску тих чи інших резервних електростанцій. Така система дозволяє повністю відмовитися або звести до мінімуму необхідність використання буферних накопичувачів миттєвої дії.

В результаті використання запропонованого винаходу держави Росія і Білорусія, країни євразійського континенту, Африки та Америки, отримають можливість протягом від 5 до 12 місяців використовувати сонячну енергію для виробництва електроенергії. Це дозволить на 40-100% знизити викиди вуглецю, відповідального за зміну клімату і поліпшити екологічні характеристики територій в місцях розташування сонячних електростанцій, знизити або повністю виключити споживання невідновлюваних ресурсів викопного палива.

ФОРМУЛА ВИНАХОДУ

1. Сонячна енергетична система, що складається з сонячних електростанцій і електростанцій, що використовують інші поновлювані і традиційні джерела енергії, з'єднаних між собою і зі споживачами лініями електропередач, що відрізняється тим, що вона містить базові сонячні електростанції однакової потужності, які встановлені в широтному напрямку на однаковому кутовому відстані один від одного по довготі, що дорівнює U = 360 ° / n, де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій, причому базові сонячні електростанції приєднані через високочастотні перетворювачі і підвищують трансформатори Тесла до багатоколовій однопровідною лінії передачі електричної енергії, до якої і приєднані через трансформатори Тесла випрямлячі, інвертори та трифазні лінії електропередач електростанції, що використовують інші поновлювані джерела енергії: сонячні електростанції, гідроелектростанції, вітрові електростанції, електростанції, що працюють на біомасі, а й споживачі електричної енергії, причому сумарна потужність базових сонячних електростанцій дорівнює сумарній потужності всіх підключених споживачів електричної енергії.

2. Сонячна енергетична система, що складається з сонячних електростанцій і вітряних електростанцій, з'єднаних між собою і зі споживачами енергії лініями електропередач, що відрізняється тим, що вона містить базові сонячні електростанції однакової потужності, які встановлені в широтному напрямку на однаковому кутовому відстані один від одного по довготі , що дорівнює U = 360 ° / n, де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій, причому базові сонячні електростанції приєднані через високочастотні перетворювачі і підвищують трансформатори Тесла до багатоколовій однопровідною лінії електропередач, до якої і приєднані через трансформатори Тесла випрямлячі, інвертори та трифазні лінії електропередач інші сонячні і вітрові електростанції, а й споживачі електричної енергії.

3. Сонячна енергетична система по п.2, що відрізняється тим, що сумарна потужність базових сонячних електростанцій дорівнює сумарній потужності всіх підключених споживачів електричної енергії.

4. Сонячна енергетична система по п.2, що відрізняється тим, що вона містить дві базові сонячні електростанції, розташовані в двох областях з координатами 6-16 ° з.д., 2-42 ° пн.ш. і 164-172 ° східної довготи, 55-65 ° пн.ш. і з'єднані з двома вітровими електростанціями, розташованими в тих же областях, причому сумарна потужність зазначених базових сонячних і вітрових електростанцій дорівнює загальній потужності всіх підключених до енергосистеми споживачів енергії.

5. Сонячна енергетична система по п.2, що відрізняється тим, що вона містить три базові сонячні електростанції, розташовані в трьох областях з координатами 125-80 ° з.д., 0-35 ° с, 5 з.д. - 40 ° східної довготи, 0-35 ° пн.ш. і 115-160 ° В.Д., 25-65 ° пн.ш.., і, щонайменше, одну вітрову електростанцію, розташовану в області 115-160 ° східної довготи, 25-65 ° пн.ш., а сумарна потужність базової сонячної і вітрової електростанцій в області 115-160 ° східної довготи, 25-65 ° пн.ш. в зимовий час дорівнює потужності кожної з решти двох базових сонячних електростанцій.

6. Сонячна енергетична система по п.2, що відрізняється тим, що енергетична система містить чотири базові сонячні електростанції, встановлені в областях з координатами 10-16 ° з.д., 20-42 ° пн.ш., 80-74 ° у . Д., 10-42 ° пн.ш., 170-164 ° В.Д, 50-65 ° пн.ш. і 100-104 ° з.д., 20-40 ° пн.ш., і, щонайменше, одну вітрову електростанцію в області 170-164 ° східної довготи, 50-65 ° пн.ш., причому сумарна потужність базової сонячної і вітрової електростанцій в області 170-164 ° східної довготи, 50-65 ° пн.ш. в зимовий час дорівнює потужності кожної з решти трьох базових сонячних електростанцій.

7. Сонячна енергетична система по п.2, що відрізняється тим, що енергетична система містить п'ять базових сонячних електростанцій, встановлених в областях з координатами 6-8 ° з.д., 6-42 ° с, 64-66 ° у . Д., 25-55 ° пн.ш., 136-138 ° східної довготи, 41-55 ° пн.ш., 150-152 ° з.д., 55-60 ° пн.ш., 80 -78 ° з.д., 32-55 ° пн.ш., і, щонайменше, одну вітрову електростанцію в області 150-152 ° східної довготи, 55-60 ° пн.ш., причому сумарна потужність базової сонячної і вітрової електростанції в області 150-152 ° східної довготи, 55-60 ° пн.ш. в зимовий час дорівнює потужності кожної з решти чотирьох базових сонячних електростанцій.

8. Сонячна енергетична система по п.2, що відрізняється тим, що вона містить шість базових сонячних електростанцій, встановлених в областях 6-8 ° з.д., 6-42 ° с, 52-54 ° східної довготи , 15-55 ° пн.ш., 112-114 ° східної довготи, 21-55 ° пн.ш., 162-164 ° В.Д., 52-65 ° пн.ш., 136-138 ° з.д., 58-65 ° пн.ш., 76-78 ° з.д., 34-55 ° пн.ш., і, щонайменше, дві вітрові електростанції в областях 162-164 ° В.Д ., 52-65 ° пн.ш. і 136-138 ° з.д., 58-65 ° пн.ш., а сумарна потужність кожної сонячної і вітрової електростанції в зимовий час в областях 162-164 ° східної довготи, 52-65 ° пн.ш. і 136-138 ° з.д., 58-65 ° пн.ш. дорівнює потужності кожної з решти чотирьох базових сонячних електростанцій

9. Сонячна енергетична система, що складається з сонячних електростанцій і електростанцій, що використовують інші поновлювані і традиційні джерела енергії, з'єднаних між собою і зі споживачами лініями електропередач, і містить системи контролю і управління потужністю енергосистем, що відрізняється тим, що вона містить базові сонячні електростанції однакової потужності , які встановлені в широтному напрямку на однаковому кутовому відстані один від одного по довготі, що дорівнює U = 360 ° / n, де n = 2, 3, 4, 5, 6 - кількість базових сонячних електростанцій, причому базові сонячні електростанції приєднані через високочастотні перетворювачі і підвищують трансформатори Тесла до багатоколовій однопровідною лінії передачі електричної енергії, до якої і приєднані через трансформатори Тесла випрямлячі, інвертори та трифазні лінії електропередач інші сонячні електростанції, гідроелектростанції, вітрові електростанції, електростанції, що працюють на біомасі, і електростанції з традиційними невідновлюваних джерелами енергії в якості резервних електростанцій, а й споживачі електричної енергії, причому система контролю і управління включає геостаціонарні супутники спостереження за хмарами і прогнозування вихідної потужності сонячних електростанцій, а й виконавчі пристрої для запуску зазначених резервних електростанцій з різними маневреними і характеристиками потужності для покриття графіка її навантажень.

10. Сонячна енергетична система по п.9, що відрізняється тим, що сумарна потужність базових сонячних електростанцій дорівнює сумарній потужності всіх споживачів електричної енергії.

11. Сонячна енергетична система по п.9, що відрізняється тим, що вона містить дві базові сонячні, розташовані в двох областях з координатами 6-16 ° з.д., 20-42 ° пн.ш. і 164-172 ° східної довготи, 55-65 ° пн.ш. і з'єднані з двома вітровими електростанціями, розташованими в тих же областях, а сумарна потужність базових сонячних і вітрових електростанцій дорівнює загальній потужності всіх підключених споживачів енергії.

12. Сонячна енергетична система по п.9, що відрізняється тим, що вона містить три базові сонячні електростанції, розташовані в трьох областях з координатами 125-80 ° з.д., 0-35 ° с.ш .; 5 з.д. - 40 ° східної довготи, 0-35 ° пн.ш. і 115-160 ° східної довготи, 25-65 ° пн.ш., і, щонайменше, одну вітрову електростанцію, розташовану в області 115-160 ° східної довготи, 25-65 ° пн.ш., причому сумарна потужність базової сонячної і вітрової електростанцій в області 115-160 ° східної довготи, 25-65 ° пн.ш. в зимовий час дорівнює потужності кожної з решти двох базових сонячних електростанцій.

13. Сонячна енергетична система по п.9, що відрізняється тим, що вона містить чотири базові сонячні електростанції, встановлені в областях з координатами: 10-16 ° з.д., 20-42 ° пн.ш., 80-74 ° у . Д., 10-42 ° пн.ш., 170-164 ° східної довготи, 50-65 ° пн.ш. і 100-104 ° з.д., 20-40 ° пн.ш., і, щонайменше, одну вітрову електростанцію в області 170-164 ° східної довготи, 50-65 ° пн.ш., причому сумарна потужність базової сонячної і вітрової електростанцій в області 170-164 ° східної довготи, 50-65 ° пн.ш. в зимовий час дорівнює потужності кожної з решти трьох базових сонячних електростанцій.

14. Сонячна енергетична система по п.9, що відрізняється тим, що енергетична система містить п'ять базових сонячних електростанцій, встановлених в областях з координатами: 6-8 ° з.д., 6-42 ° с, 64-66 ° с.д., 25-55 ° пн.ш., 136-138 ° східної довготи, 41-55 ° пн.ш., 150-152 ° з.д., 55-60 ° пн.ш., 80-78 ° з.д., 32-55 ° пн.ш., і, щонайменше, одну вітрову електростанцію в області 150-152 ° східної довготи, 55-60 ° пн.ш., причому сумарна потужність базової сонячної і вітрової електростанцій в області 150-152 ° східної довготи, 55-60 ° пн.ш. в зимовий час дорівнює потужності кожної з решти чотирьох базових сонячних електростанцій.

15. Сонячна енергетична система по п.9, що відрізняється тим, що вона складається з шести базових сонячних електростанцій, встановлених в областях 6-8 ° з.д., 6-42 ° с, 52-54 ° В.Д ., 15-55 ° пн.ш., 112-114 ° східної довготи, 21-55 ° пн.ш., 162-164 ° східної довготи, 52-65 ° пн.ш. 136-138 ° з.д., 58-65 ° пн.ш., 76-78 ° з.д., 34-55 ° пн.ш., і, щонайменше, двох вітрових електростанцій в областях відповідно 162- 164 ° східної довготи 52-65 ° пн.ш. і 136-138 ° з.д., 58-65 ° пн.ш., причому сумарна потужність кожних базової сонячної і вітрової електростанцій в зимовий час в областях відповідно 162-164 ° східної довготи, 52-65 ° пн.ш. . і 136-138 ° з.д., 58-65 ° пн.ш. дорівнює потужності кожної з чотирьох інших базових сонячних електростанцій.

16. Сонячна енергетична система по п.9, що відрізняється тим, що сусідні базові сонячні електростанції розташовані в різних півкулях Землі, північному або південному, а відстань між сусідніми базовими сонячними електростанціями по довготі не більше 7,5min (h ₁ + h ₂₎ градусів , де h ₁ і h ₂ - тривалості світлового дня в місці розташування сусідніх базових сонячних електростанцій, виражені в годинах, a min (h ₁ + h ₂₎ - мінімальна добова сума світлового дня, обрана з усіх днів року в місці розташування сусідніх базових сонячних електростанцій, виражена в годинах.

17. Сонячна енергетична система по п.9, що відрізняється тим, що енергетична система містить дві базові сонячні електростанції в північній півкулі на кутовому відстані один від одного по довготі 180 ° в районах 150-165 ° з.д., 55-65 ° з .ш. і 30-45 ° східної довготи, 50-65 ° пн.ш. і дві базові сонячні електростанції в південній півкулі на кутовому відстані один від одного по довготі 180 ° в районах 60-75 ° з.д, 30-53 ° пд.ш. і 105-120 ° східної довготи, 20-35 ° пд.ш., причому базові сонячні електростанції в північній півкулі встановлені від базових сонячних електростанцій в південній півкулі на однаковому кутовому відстані по довготі, що дорівнює 90 °.
