ВИНАХІД
Патент Російської Федерації RU2285210

СОНЯЧНА Комбінована концентрується енергоустановки

Ім'я винахідника: Стребков Дмитро Семенович (RU); Абдуллаєв Абдул-Гамід Ахмедович (RU); Бугаєв Віктор Петрович (RU)
Ім'я патентовласника: Державна наукова установа Всеросійський науково-дослідний інститут електрифікації сільського господарства (ГНУ ВІЕСХ) (RU)
Адреса для листування: 109456, Москва, 1-й Вишняківська пр-д, 2, ГНУ ВІЕСХ, О.В. Голубєвої
Дата початку дії патенту: 2005.03.15

Винахід відноситься до геліоенергетики, зокрема до високоефективних концентрує сонячним енергоустановки. У сонячній комбінованої концентрує енергоустановки, що містить первинний і вторинний дзеркальні концентратори, датчик стеження, приймач, розташований в вершині первинного концентратора перпендикулярно його оптичної осі з охолоджуючим пристроєм, відповідно до винаходу в центральній частині первинного конічного концентратора з наскрізним отвором співвісно його оптичної осі розміщений датчик стеження, розташований всередині вторинного полупараболоідного концентратора, розгорнутого на 360 ° навколо оптичної осі конічного концентратора, при цьому на зовнішній стороні вторинного полупараболоідного концентратора розміщені термоелементи, а фотоелементи розміщені на поверхні порожнього трубчастого теплоносія в формі кола з вхідним і вихідним отворами, причому підстави первинного конічного концентратора, датчика стеження, вторинного полупараболоідного концентратора і порожнистий трубчастий теплоносій у формі кола закріплені на ізоляторний сполучної плоскою круговою шайбі. Винахід має забезпечити розширення видів перетворення сонячного випромінювання як у вигляді енергії електричного струму, так і у вигляді теплової енергії для нагріву води.

ОПИС ВИНАХОДИ

Винахід відноситься до геліоенергетики, зокрема до високоефективних концентрує сонячним енергоустановки.

При цьому вартість виробленої енергії може бути знижена пропорційно кратності концентрування сонячного випромінювання.

На шляху практичної реалізації різних методів перетворення сильно концентрованого сонячного випромінювання виникає проблема розробки і створення комбінованих сонячних енергоустановок, які б виробляли одночасно різні види енергії, як наприклад теплову та електричну енергію.

Необхідність в цьому особливо актуальна при використанні в сонячній енергетиці дефіцитних і дуже дорогих напівпровідникових матеріалів.

Відома сонячна концентрує енергоустановки (Ж.І.Алферов. Фотоелектричне перетворення концентрованого сонячного випромінювання. Ленінград. Наука. 1989. с.301).

Недолік відомої енергоустановки полягає в обмеженості виду перетворення концентрованого сонячного випромінювання тільки в електричну енергію.

Найбільш близьким за технічною сутністю до пропонованого винаходу є проект сонячної концентрує енергетичної установки Касегрена (ДСК), розроблений фірмою TRW (США) згідно конструктивною схемою ДСК і розрахункової схемою ДСК (ред. Ж.І.Алферов. Фотоелектричне перетворення концентрованого сонячного випромінювання. Ленінград. наука. 1989. с.299, с.281, с.233).

Відома концентрує двухзеркальная система Кассергена (ДСК) містить первинний і вторинний дзеркальні концентратори, датчик стеження, приймач, розташований в вершині первинного концентратора перпендикулярно його оптичної осі з охолоджуючим пристроєм.

Істотним недоліком відомої сонячної концентрує енергоустановки з ДСК є обмеженість виду перетворення сонячного випромінювання тільки в електричну енергію.

Завданням винаходу є розширення можливостей видів перетворення сонячного випромінювання концентрує енергоустановкою як у вигляді енергії електричного струму, так і у вигляді теплової енергії для нагріву води.

В результаті використання запропонованого винаходу з'являється можливість створення високоефективної концентрує комбінованої сонячної енергоустановки, перетворювати одночасно сонячну енергію в теплову енергію для нагріву води і в електричну енергію для споживача.

Вищевказаний технічний результат досягається тим, що в пропонованій сонячної комбінованої концентрує енергоустановки, що містить первинний і вторинний дзеркальні концентратори, датчик стеження, приймач, розташований в вершині первинного концентратора перпендикулярно його оптичної осі з охолоджуючим пристроєм, в центральній частині первинного конічного концентратора з наскрізним отвором співвісно його оптичної осі розміщений датчик стеження, розташований всередині вторинного полупараболоідного концентратора, розгорнутого на 360 ° навколо оптичної осі конічного концентратора, при цьому на зовнішній стороні вторинного полупараболоідного концентратора розміщені термоелементи, а фотоелементи розміщені на поверхні порожнього трубчастого теплоносія в формі кола з вхідним і вихідним отворами, причому підстави первинного конічного концентратора, датчика стеження, вторинного полупараболоідного концентратора і порожнистий трубчастий теплоносій у формі кола закріплені на ізоляторний сполучної плоскою круговою шайбі.

При обертанні полупараболіческой лінії навколо оптичної осі конічного концентратора на 360 ° отримуємо поверхню у вигляді вищезгаданого вторинного полупараболоідного концентратора, розгорнутого на 360 ° навколо оптичної осі конічного концентратора.

Суть винаходу пояснюється фіг.1 і 2.

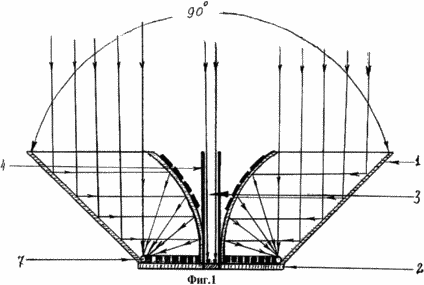

На фіг.1 представлена ​​загальна схема пропонованої сонячної комбінованої концентрує енергоустановки (вид спереду)

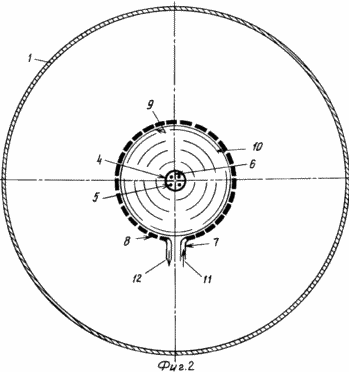

На фіг.2 представлена ​​схема сонячної комбінованої концентрує енергоустановки (вид зверху)

Сонячна комбінована концентрує енергоустановки містить первинний конічний концентратор 1, ізоляторний сполучну плоску кругову шайбу 2, центральне наскрізний отвір 3 первинного конічного концентратора 1, датчик стеження 4, фотоелементи 5 датчика стеження 4, перегородки 6 датчика стеження 4, порожнистий трубчастий теплоносій у формі круга 7, фотоелементи 8 на зовнішній поверхні полого трубчастого теплоносія в формі кола 7, вторинний полупараболоідний, розгорнутий на 360 ° концентратор 9, термоелементи 10 на зовнішній стороні вторинного полупараболоідного, розгорнутого на 360 ° концентратора 9, вхідний отвір 11 кругового трубчастого полого теплоносія 7, вихідний отвір 12 кругового трубчастого теплоносія 7.

Сонячна комбінована концентрує енергоустановки працює наступним чином.

Первинний конічний концентратор 1 збирає сонячні промені завдяки точному наведенню датчика стеження 4 на дзеркальну поверхню вторинного полупараболоідного, розгорнутого на 360 ° концентратора 9, відображені сонячні промені якої концентруються в просторі на зовнішній поверхні полого трубчастого теплоносія в формі кола 7 з фотоелементами 8. При цьому вода , що протікає через порожнистий трубчастий теплоносій у формі круга 7, встигає сильно нагрітися, додатково відбираючи тепло і охолоджуючи фотоелементи 8. на зовнішній стороні нагрітого сконцентрованим світловим потоком вторинного полупараболоідного, розгорнутого на 360 ° концентратора закріплені термоелементи для отримання додаткової електричної енергії.

ФОРМУЛА ВИНАХОДУ

Сонячна комбінована концентрує енергоустановки, яка містить первинний і вторинний дзеркальні концентратори, датчик стеження, приймач, розташований в вершині первинного концентратора перпендикулярно його оптичної осі з охолоджуючим пристроєм, що відрізняється тим, що в центральній частині первинного конічного концентратора з наскрізним отвором співвісно з його оптичною віссю розміщений датчик стеження, розташований всередині вторинного полупараболоідного концентратора, розгорнутого на 360 ° навколо оптичної осі конічного концентратора, при цьому на зовнішній стороні вторинного полупараболоідного концентратора розміщені термоелементи, а фотоелементи розміщені на поверхні порожнього трубчастого теплоносія в формі кола з вхідним і вихідним отворами, причому підстави первинного конічного концентратора, датчика стеження, вторинного полупараболоідного концентратора і порожнистий трубчастий теплоносій у формі кола закріплені на ізоляторний сполучної плоскою круговою шайбі.

Версія для друку
Дата публікації 23.12.2006гг
