ПРОСТИЙ двотактний ПЕРЕТВОРЮВАЧ НАПРУГИ

Автор статті: А. Чаплигін

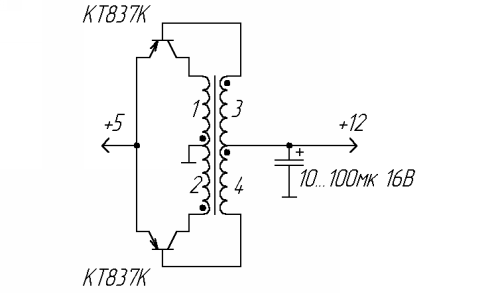

На транзисторах зібраний двотактний генератор імпульсів. Струм позитивного зворотного зв'язку протікає через обмотки 3 і 4 трансформатора і навантаження.

За рахунок пропорційно-струмового управління транзисторами істотно зменшені втрати на перемикання і підвищений ККД. Роль діодів, що випрямляють вихідну напругу, грають емітерний переходи транзисторів.

Магнитопроводом трансформатора служить кільце К18 × 8 × 5 з фериту 2000НМ. Обмотки 1 і 2 містять по 6 витків, а 3 і 4 - по 10 витків ізольованого проводу діаметром 0,5 мм. Кожну пару обмоток намотують одночасно в два дроти.

Інвертор працездатний при зменшенні вхідної напруги до 1В, необхідну кількість витків розраховують за формулою:

Транзистори вибирають орієнтуючись на допустимі значення струму бази (він не повинен бути менше струму навантаження) і зворотної напруги емітер-база (воно повинно бути більше подвоєної різниці вхідного і вихідного напруг). Для роботи в перетворювачах невеликої потужності в багатьох випадках підійдуть транзистори КТ208, КТ209, КТ501 і т.д. При цьому трансформатор може бути виконаний на кільцевому магнітопроводі меншого діаметру.

Версія для друку
Автор: А. Чаплигін, г. Курск
PS Матеріал захищений.
