СХЕМА ІМПУЛЬСНОГО ПЕРЕТВОРЮВАЧА З 12 В НА 220 В 50 Гц

Іноді, при відсутності мережевої проводки, виникає необхідність живити побутові електроприлади від бортової мережі автомобіля. У літературі описано чимало найпростіших перетворювачів з 12 на 220 В, але працюють на підвищеній частоті. Для освітлювальної лампи або електронною вудки це ще припустимо, але не всі побутові прилади, розраховані на частоту мережі 50 Гц, можуть працювати на більш високій частоті. Крім того, жодна з опублікованих схем не має захисту від перевантаження.

До даного перетворювача можуть підключатися будь-які побутові прилади потужністю до 100 Вт (при використанні більш потужного трансформатора її можна збільшити).

Запропонована схема перетворювача (рис. 1) працює на частоті 50Гц і має захист від перевантаження по струму. Крім того, даний перетворювач дає на виході форму сигналу, більш наближену до синусу, що знижує рівень високочастотних гармонік (перешкод).

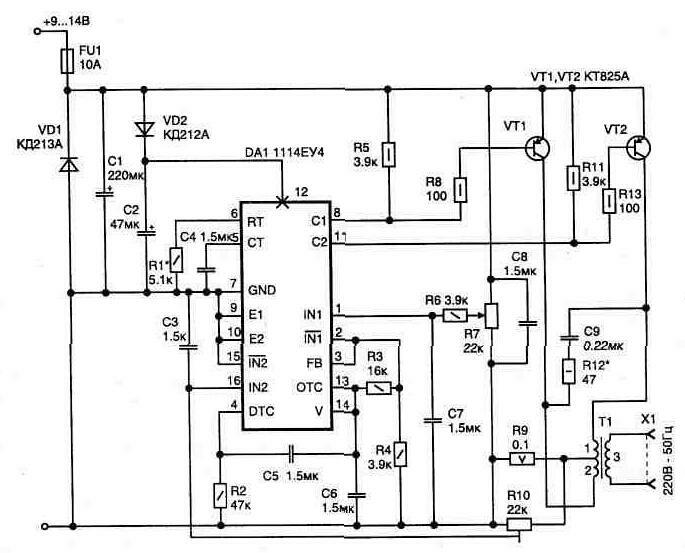

Мал. 1 Електрична схема імпульсного перетворювача з 12 В на 220 В 50 Гц

Пристрій зібрано на спеціально призначеної для імпульсних джерел живлення мікросхемі 1114ЕУ4 (імпортний аналог TL494CN або TL494LN). Це дозволяє зменшити число застосовуваних деталей і зробити схему досить простий.

Усередині мікросхеми є автогенератор зі схемою для отримання вихідних імпульсів з широтно-імпульсною модуляцією, а й ряд додаткових вузлів, що забезпечують її розширені можливості. Детально робота мікросхеми описана в довідковій літературі [Л17].

Вихідні ключі мікросхеми розраховані на струм не більше 200 мА, і, щоб управляти більшою потужністю, вихідні імпульси надходять на базу ключових транзисторів VT1, VT2. Діод VD1 запобігає пошкодження схеми при помилковій полярності підключення живлення (перегорить тільки вхідний предох ранітель FU1).

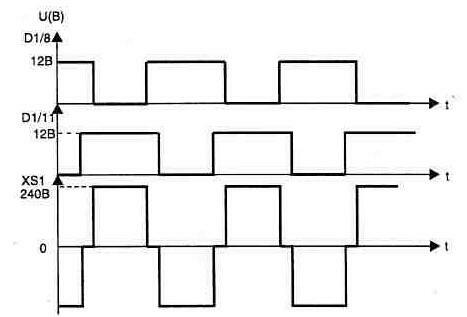

Мал. 2 Форма напруги в контрольних точках

Налагодження пристрою починається при відключеному трансформаторі з установки частоти задає генератор 100 Гц за допомогою времязадающей ланцюга з резистора R1 і конденсатора С4. Так як мікросхема має двотактний вихід, вихідна частота дорівнює половині частоти автогенератора (50 Гц на виходах DA1 / 8 і DA1 / 11). Резистором R7 налаштовуємо форму вихідних імпульсів мікросхеми відповідно до діаграмою, наведеною на рис. 2. Після цього підключаємо трансформатор, і при напрузі живлення схеми від 12 -вольтового джерела резистором R7 виставляється номінальна напруга у вторинному ланцюзі 220 В (вимірювати стрілочним вимірювальним приладом). Це робиться при підключеній навантаженні потужністю 25 ... 60 Вт.

Ланцюг з резистора R12 і конденсатора С9 може зажадати підбору номіналів, для того щоб прибрати викиди в трансформаторі за напрямками в момент перехідних процесів при комутації струму.

Захист по струму на 10 А встановлюється резистором R10. Це запобігає пошкодженню перетворювача в разі перевантаження або короткого замикання по виходу, так як схема починає знижувати вихідну напругу, переходячи в режим стабілізації струму.

Перетворювач не має зворотного зв'язку по вихідній напрузі, тому що досвід практичної експлуатації показує, що воно ледь змінюються при зміні потужності підключеного навантаження і не виходить за рамки допустимого діапазону 190 ... 240 В.

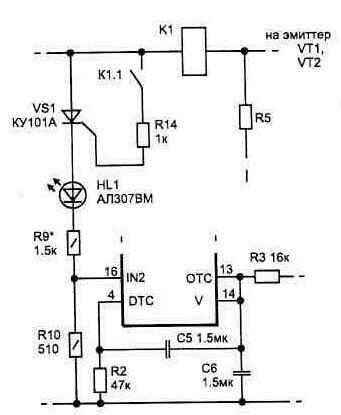

Мал. 3 Електрична схема захисту імпульсного перетворювача

Перетворювач споживає на холостому ходу не більше 1 А, а з навантаженням - струм збільшується пропорційно потужності.

Транзистори встановлюються на радіатор з площею поверхні не менше 300 кв. см.

Трансформатор Т1 доведеться виготовити самостійно. Використаний магнітопровід типу ПЛМ27х40-73 або аналогічний. Обмотки 1 і 2 містять по 14 витків дроту ПЕЛ-2 діаметром 2 мм; обмотка 3 містить 700 витків дроту діаметром 0,5 мм. Обмотки 1 і 2 повинні бути симетричними - це умова легко виконується при їх одночасної намотуванні (відразу двома проводами).

У схемі застосовано деталі: конденсатори С1, С2 типу К52-1, СЗ ... С8 - типу К10-17, С9 - К73-17В; постійні резистори R9 типу С5-16МВ, R12 - С5-5. а решта типу МЛТ; підлаштування R7 типу С5-2.

Запобіжник на 10 А можна зробити з мідного дроту діаметром 0,25 мм.

У разі перевантаження перетворювача, при спрацьовуванні режиму обмеження струму, знижена напруга живлення допустимо не для всіх радіоелектронних пристроїв. У цьому випадку захист по струму можна виконати з автоматичним повним відключенням перетворювача, рис. 3. Для цих цілей зручно скористатися струмовим реле К1, група контактів якого включає тиристор VS1. Таке реле нескладно виготовити самостійно на основі геркона, а варіант конструкції К1 показаний на рис. 3. Струм, при якому замикаються контакти геркона К1.1, налаштовується зміною числа витків обмотки (одного шару цілком вистачить).

При спрацьовуванні захисту буде світитися індикатор HL1, а щоб повернути схему в робочий стан, потрібно відключити на деякий час харчування перетворювача.

Версія для друку
Дата публікації 25.12.2003гг
