Прилад нічного бачення
своїми руками
Будь-яке тіло має здатність випромінювати або відображати ІК (інфрачервоні) промені. На цьому принципі і побудований "ПНВ" (прилад нічного бачення) розроблений в 1984 році німецькою фірмою "Elektrisch Manufactur". Цей прилад заснований на внутрішньому фотоефекті.
При проектуванні ІК зображення електропровідність опромінюваних ділянок фотонапівпровідника (2) (см.рис.1) змінюється і на прилеглій Електролюмінісцентне шарі (4) створюється розподіл потенціалів, відповідне розподілу яскравості зображення на фотопровідника (2).
Для здійснення цього процесу треба до крайніх прозорим електродів прикласти змінну напругу 250-500 Вольт з частотою 400-3000 Гц і силою струму не більше 10 мА
рис.1 |
|
Отже, приступимо до виготовлення ПНВ. Хімічні елементи необхідні для виготовлення приладу можна дістати в будь-якому хімічному кабінеті школи або хімічної лабораторії будь-якого підприємства.
Для початку візьмемо дві скляні пластинки, хлорид олова SnClz, срібло, сульфід цинку ZnS (кристалічний) і мідь. Скло потримайте 4 години на суміші з H2SO4 і К2Сг2О7 (дихромат калію). Просушіть. Потім візьміть фарфорову чашечку, покладіть в неї SnCl2 і поставте в муфельну (або електро-) піч. Над нею на відстані 7-10см закріпіть скла. Накрийте чашечку металевою пластиною і включіть піч.
Як тільки вона розігріється до 400-480 градусів, вийміть металеву пластину. Як тільки утворюється найтонше струмопровідні покриття, вимкніть піч і залиште скла в ній до повного охолодження. Покриття перевірте тестером. Потім на одну з цих пластин нанесіть фотонапівпровідники. Для цього приготуйте рівні кількості 3% -ного розчину тіо-карбоміду Na4 C (S) NH2 і 6% -ного розчину ацетату свинцю. Вилийте обидва розчину в скляну посудину. За допомогою пінцета внесіть в розчин скляну пластинку і тримайте її вертикально. Але перед цим нанесіть на бік вільну від струмопровідного покриття лак. Одягнувши гумові рукавички, налийте в посудину з пластинами, доверху концентрований розчин лугу / обережно !! / і дуже акуратно розмішайте скляною паличкою, не зачіпаючи пластин. Через 10 хвилин пластинку вийміть (акуратно) і вимийте під струменем дистильованої води. Висушіть. Увімкніть піч і покладіть в чисту фарфорову чашечку срібло. Повторіть процес описаний вище при 900 град. Покриття наноситься на пластину з фотонапівпровідники. Досягніть отримання дзеркальної плівки. Для виготовлення люмінофора приготуйте чисті кристали ZnS. Якщо будуть якісь домішки, то яскравість світіння різко падає або зникає. Приготуйте піч. У порцелянову чашечку покладіть чисту мідь. Кристалики міді і ZnS повинні бути по можливості менше. Дотримуйтесь пропорцію ZnS - 100%, Сu (мідь) - 10%. У печі створіть циркуляцію пари міді і проходження їх через проміжки між кристалами. Утворені кристали не в якому разі не розмелюють. Повинен вийде безбарвний порошок. Змішайте цапон лак з кристалами. Кількість лаку візьміть мінімально можливим. Вилийте суміш на пластину з шаром зі срібла і дочекайтеся повного розтікання і утворення рівної поверхні. Зверху накладіть другу пластину струмопровідного покриття на лак і злегка притисніть. Після висихання за герметизують отриманий ПНВ. Перед усіма цими операціями, після нанесення струмопровідного покриття слід припаяти проводки в якості висновків по краях пластин.

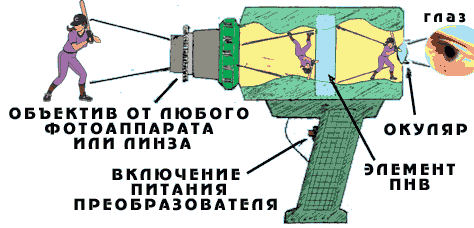

Тепер Вам залишається зібрати схему генератора високої напруги і зібрати це все в єдиний корпус. Він може бути будь-якої форми. Але рекомендується все-таки запропонований розробником (см.ріс.2). Об'єктив може бути від будь-якого фотоапарата, бажано короткофокусний, наприклад від "ФЕД", "Зміна-М". Окуляром може служити будь-яка двоопуклої лінзи. Після остаточного складання перевірте всі з'єднання на правильність підключення і міцність. Включивши ПНВ должет тихо запищав трансформатор. Якщо зображення не з'явилося не впадайте у відчай. Змініть частоту генератора або рівень напруги. Встановіть максимальну чутливість.
рис.2

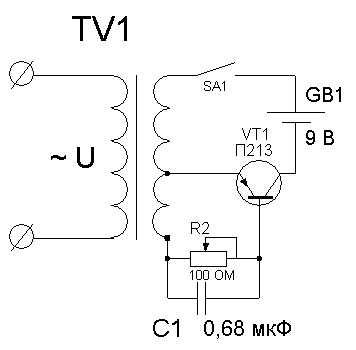

рис.3
Резистором R2 змінюється частота генератора.
Трансформатор намотується на будь-якому осерді і містить:
Обмотка I містить 2000 - 2500 витків, проводи - 0,05 - 0,1 мм;
Обмотка II містить 60 витків;
Обмотка III - 26 витків, проводи - 0,3 мм.
Дата публікації 29.11.2003гг.
