Чутливий металошукач своїми руками

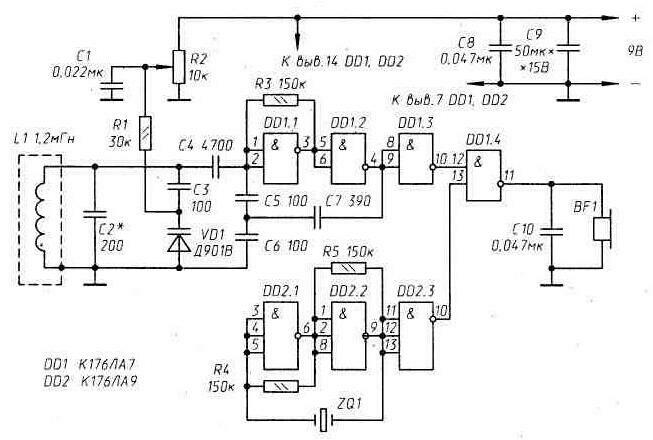

Представлена ​​схема металошукача має дуже високу чутливість, так як тут контролюється розбіжність частот - зразкового генератора, що працює на частоті 0,5 ... 1 МГц, і 5 ... 10 гармоніки пошукового генератора. Розлад останнього, наприклад, лише на 10 Гц веде до зміни частоти різницевих коливань на 50 ... 100 Гц.

Зразковий генератор металошукача виконаний на елементах DD2.1, DD2.2, ZQ1 і ін., Де ZQ1 - кварцовий резонатор на частоту f0 = 0,5..1 МГц, що забезпечує високу її стабільність.

Контур перебудовується генератора (L1, C2, СЗ, VD1) повинен бути налаштований на одну з частот fc = до · f0, де кО {1/10, 1/9, 1/8, 1/7, 1/6, 1 / 5}. Її підбирають конденсатором C2 (движок резистора R2 - елемент тонкої настройки генератора - повинен бути в середньому положенні).

Змішувач приладу виконаний на елементі DD1.4. Елементи DD1.3 і DD2.3 - буферні.

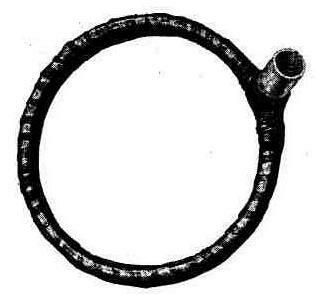

Каркасом пошукової котушки L1 служить кільце діаметром 250 мм, зігнуте з винипластовой трубки, що має зовнішній діаметр 15 і внутрішній 10 мм. Котушку намотують проводом ПЕЛШО 0,27. Вона має 100 витків. Для зручності намотування вініпластовая трубка може мати поздовжній розріз. Після укладання витків котушки трубку обмотують стрічкою з алюмінієвої фольги, яка потрібна тут як електростатичний екран. У цьому екрані обов'язково повинен бути зроблений розрив, інакше він стане шунтірущім L1 короткозамкненим витком. Для захисту пошукової котушки від механічних пошкоджень її обмотують двумятремя шарами стрічки ПВХ. На рис. 125 показаний зовнішній вигляд виготовленої таким чином котушки. Наявне на ній гніздо призначене для штанги-подовжувача, який може істотно полегшити деякі роботи, наприклад, сканування поверхні землі.

Елементи приладу розміщують на платі, яку поміщають в металеву коробку-екран. Подовжувач, якщо він є, і повинен бути металевим. Його можна виготовити, наприклад, з дюралюмінієвий лижної палиці.

Джерелом живлення металошукача може служити батарея типу «Корунд», акумулятор «Ніка» і т.п. Для контролю різницевої частоти автор використав навушники ТОН-2.

Дата публікації 21.11.2003гг.
