Пристрій сполучення звукової карти з музичним
інструментом по MIDI

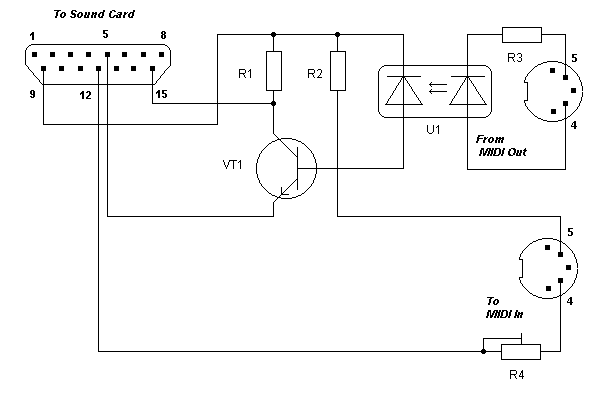

Якщо Ви захоплюєтеся MIDI музикою, тоді вам обов'язково повинна стати в нагоді зазначена нижче схема сполучення звукової карти комп'ютера з клавішним музичним інструментом.
Деталі, що застосовуються в цьому пристрої:
R1 - 4.3 кОм;
R2, R3 - 200 Ом;
R4 - 470 Ом (підлаштовується під конкретну звукову карту)
VT1 - КТ312, КТ315, КТ3102 і т.п.
U1 - АОД101.
Пристрій випробувано на з'єднанні інструменту YAMAHA PSR-510 з звуковою картою ESS1698.
Дата публікації 10.10.2003гг.
