Схема підключення різних пристроїв через
порт принтера (LPT)
LPT порт комп'ютера використовується для управління принтером. Його можна з успіхом використовувати для управління будь-яким пристроєм.
Для пояснення роботи використовуємо схему управління восьми світлодіодами.
Як відомо LPT порт складається з 25 висновків. В роботі даної схеми всі 25 висновків використовувати необов'язково. Досить використовувати вісім висновків для управління світлодіодами. Схема підключення показана нижче.
 |
2 D0 |
Резистори опором 470 Ом. Світлодіоди потрібно використовувати з невеликим струмом споживання.
Приклад керуючої програми ви можете скачати тут . Програма працює в системі MS-DOS. Працює так само в Borland Pascal 7.0 code при розвантаженні в модульна програми.
Program lpt1_output;
Uses Dos;
Var
addr: word;
data: byte;
e: integer;
Begin
addr: = MemW [$ 0040: $ 0008];
Val (ParamStr (1), data, e);
Port [addr]: = data;
End.

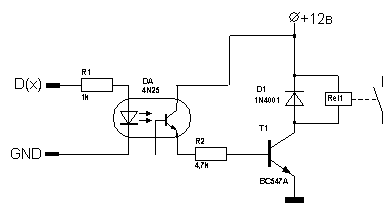

Крім управління світлодіодами, можна управляти і електромагнітним реле, попередньо підключивши його через нижче показану схему.
Увага!
При необережних експериментах LPT порт може бути пошкоджений, що призведе до заміни материнської плати комп'ютера. Тому експериментуючи, використовуйте недорогий комп'ютер і будьте дуже уважні.Дата публікації 19.04.2003гг.
