ІНФРАЧЕРВОНИЙ ПОРТ ДЛЯ КОМП'ЮТЕРА

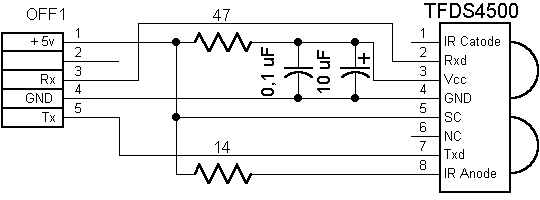

варіант перший
Протокол IrDA (Infra red Data Assotiation) дозволяє з'єднуватися з периферійним обладнанням без кабелю за допомогою ІК-випромінювання. Порт IrDA дозволяє встановлювати зв'язок на невеликій відстані в режимі точка-точка. Інтерфейс IrDA використовує вузький інфрачервоний діапазон (850-900 nm) з малою потужністю споживання, що дозволяє створити недорогу апаратуру і не вимагає сертифікації FCC (Федеральної Комісії зі Зв'язку). Порт IrDA заснований на архітектурі комунікаційного СОМ-порту ПК, який використовує універсальний асинхронний приймач-передавач UART (Universal Asynchronous Receiver Transmitter) і працює зі швидкістю передачі даних 2400-115200 bps, забезпечуючи стійку напівдуплексний зв'язок.
Підключається ІК-порт безпосередньо до материнської плати, в більшості випадків терморегулятори на платі відповідає схемі і описана в документації на плату, в разі не збіги висновків їх легко переставити. Після установки необхідно включити в BIOS підтримку інфрачервоного порту. ( "Chipset Features Setup" -> "UART2 Use Infrared" -> "Enabled"). Якщо використовується операційна система Windows 9X, то вона сама встановить необхідні для роботи драйвера.
варіант другий
Схема простіше не буває: беремо ІК -трансівер (приймач) і розпаювати його відповідно з типовою схемою включення, наведеної в специфікації. Подібні мікросхеми виробляють багато відомих зарубіжних компаній. Для роботи з телефоном підійде будь-яка, яку вдасться купити. Ось список відомих мені трансиверів: MAX 3120, HSDL 3600 TFDS6500E.
Підключаємо схему до материнської плати, попередньо включивши в BIOS підтримку інфрачервоного порту. (Chipset Features Setup - >> UART2 Use Infrared - >> Enabled). Якщо все зроблено правильно, то при завантаженні Win9X відразу ж знайде ІК-пристрій і сама встановить драйвера для нього.
Win9X як правило ставлять ІК-порт на СОМ4, що і слід вказувати при налаштуванні програм. WinME теж ставить на СОМ4, але це не афішує.
Думаю, що подібну конструкцію можна змусити працювати на багатьох материнських платах, потрібно тільки дізнатися терморегулятори роз'єму на платі. Зробити це можна за допомогою паперової інструкції на MB, або подивитися на сайті виробника.
Якщо все в порядку, то сміливо можна ставити будь-яку з комунікаційних програм і насолоджуватися неформальному спілкуванню зі своїм телефоном.
Дата публікації 17.11.2004гг.
