Фільтри для телефонних модемів

Не секрет, що в мережі 220V є перешкоди і навряд чи вони роблять позитивний вплив на якість зв'язку. Для розуміння процесу породження перешкод розгляну структуру:

Перш, ніж робити подумайте, чи потрібно воно Вам? Для моєї лінії це виявилося дуже корисно хоча б тим, що практично виключить вплив холодильника.

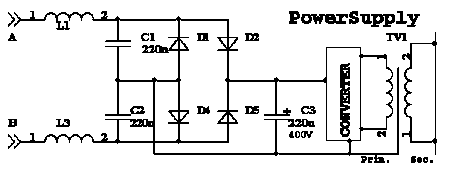

Пояснення за схемою:

Конденсатори С1 ІС2 усувають ВЧ перешкоди ... але тільки в тому випадку, якщо комп'ютер заземлений, але цього, практично, ніколи не буває, та й при бажанні це зробити вкрай складно.

Конденсатори С4 і С5 усувають ВЧ перешкоди від власного блоку живлення на модем. Ось їх то й не треба чіпати - вони явно до місця.

Перешкоди з мережі проходять по шляху A (B) - C1 (C2) - корпус - C3 (C4) - ємнісний зв'язок по TV2 - і в модем. Т.ч. С1 і С2 привносять великої шкоди і це треба якось усунути.

Правда, є другий шлях поширення перешкод: A (B) - D1-5 - TV1 (силовий трансформатор) - випрямлячі - живлення модему. Як видно, це завдає меншої шкоди, тому що впливає не на сигнальну ланцюг, а на харчування модему, але й не враховувати його було б не правильно.

Спосіб боротьби представлений на малюнку нижче:

Тут С1 і С2 збільшені на два порядки і пов'язані не на корпус, а на псевдо - землю блоку живлення. Цей варіант прекрасно прибирає і ще одне нехороше властивість імпульсних блоків живлення - генерацію перешкод складної форми.

Поясню - так, як діоди відкриваються тільки на 30% часу від періоду комутації, то перешкоди в мережі 220V (а значить, і на вході модему) мають вигляд пачок тривалістю 3ms і періодом 100Hz. Це прекрасно детектується паразитними нелінійними ланцюгами вхідний схеми модему, що породжує перешкоди з частотою 100Hz і дуже багатим спектром. Мені здається, що краще для зв'язку від цього не буде. Так ось - ця модифікація схеми трохи зменшує амплітуду перешкод (тому що ємності багато більше оригінальних) і, головне, виключає ефект пачок. Це призводить до появи постійної складової на вході модему, що легко відсівається при обробці.

Конденсатори С1, С2 - на напругу не менше 400V і хорошої якості (К73-16, К73-17).

Прошу врахувати, що точно таку ж процедуру доведеться виконати і з блоком живлення монітора - інакше і починати не варто.

У деяких схемах рекомендують ставити не два, а чотири конденсатора - паралельно кожному діоду. Це дуже погане рішення, тому що перешкоди з "+" проводу С3 потраплять в мережу, що не є добре.

Автор: Serj

Дата публікації 20.05.2004гг.
