Фільтри і підсилювачі для телефонних модемів

Дивись також:

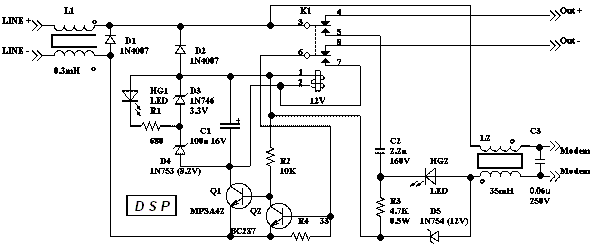

Схема фільтра і підсилювача для телефонних модемів

Фільтр складається з двох частин - комутатора лінії і власне фільтра. Комутатор дозволяє підключати цей пристрій до будь-якого модему і виключає позвяківаніе телефонів при наборі номера модемом. Напевно, це важливо, якщо набір ведеться пізно вночі. Фільтр - покращує узгодження модему з телефонною
лінією на високих частотах і ріже перешкоди вище 4KHz. Ланцюг C2-R3-HG2-D5 - досить складний ланцюг для боротьби з імпульсними перешкодами. Транзистори Q1,2 виконують функцію заборони виходу в лінію модему, якщо лінія зайнята - розмовляють по телефону. Це так само підвищує зручність при користуванні пристроєм.

Дані й можливі заміни

L1 - дві обмотки проводом 0.2мм по 20-30 витків на кільці К10х6х3 (4.5), ферит 2000НМ1-17

L2 - дросель з двома однаковими обмотками і сумарною індуктивністю 30-40mH.

Конкретні дані привести складно, тому що я застосував готовий дросель імпортного виробництва.

WARNING! Цей дросель ЗОБОВ'ЯЗАНИЙ мати зазор або бути намотаний на матеріалі з "розподіленим" зазором (МО-пермолой).

Методика вибору величини зазору наступна:

Спочатку намотується стільки витків, щоб отримати індуктивність в 10 разів більше, ніж необхідно, а потім робиться такий зазор, щоб отримати потрібну індуктивність. Реле - на напругу спрацьовування 7-10V і спротив не менше 500 Ом. Я застосовував стандартне реле від імпортних телефонних станцій - вони дуже якісні, а зайвий брязкіт явно не потрібний. HG1,2 - будь-які світлодіоди, крім АЛ307 - у цих занадто великий струм витоку.

Цей варіант фільтра зараз використовується на модемі Моторола SM56 і дає досить відчутний ефект - дуже часто при трісці не виникає навіть короткий retrain.

Конденсатор С2 на напругу не менше 160V, а С3 - на 200V. Цим вимогам дуже добре задовольняють конденсатори типу К73-16, К73-17.

Коментарі за схемою

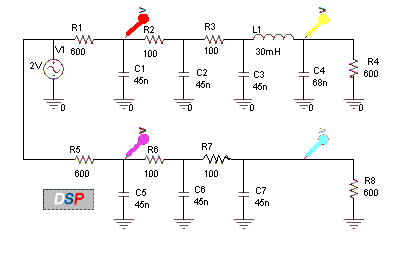

Дросель L2 виконує функцію "пасивного підсилювача" - він частково компенсує ємність шлейфа (телефонної) лінії. Дуже спрощена модель представлена ​​на малюнку:

Схема фільтра для телефонних модемів

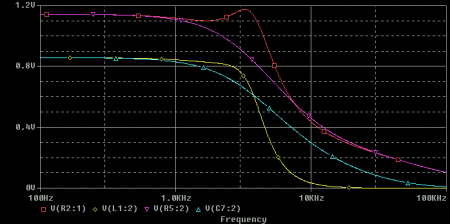

Тут R2, R3, C1 ... C3 і R6, R7, C5 ... C7 - еквіваленти "середньої" телефонної лінії, підключені до двох модему - (L1, C4, R4) з компенсацією і (R8) без компенсації. На наступному малюнку представлені результати обрахунку моделей на OrCAD'е 9.0 (PSPICE9):

Тут добре помітно краще проходження сигналу (жовтий колір) в першому варіанті в порівнянні з другим варіантом (блакитний колір). А так же - дуже гарне приглушення сигналу вище сигналу модему (300Hz - 3.4KHz).

Тут добре помітно краще проходження сигналу (жовтий колір) в першому варіанті в порівнянні з другим варіантом (блакитний колір). А так же - дуже гарне приглушення сигналу вище сигналу модему (300Hz - 3.4KHz).

І ще є важливий факт - напруга на передавальній стороні менше падає в області 3KHz - це полегшить ехокомпенсацію в модемі.

У процесі розрахунків з'ясовано, що величину конденсатора С4 міняти не можна - вона повинна бути дорівнює погонной ємності кабелю, а резонанс на 3.5-4KHz можна підлаштовувати тільки величиною дроселя L2.

Як подальшого розвитку схеми я би спробував збільшити індуктивність L2 - це б призвело до ще більшого підйому на верхній частоті, а обмеження смуги спектра можна компенсувати забороною на модемі крайніх частот. Все одно, модем на них себе не дуже добре відчуває.

Автор: Serj

Дата публікації 20.05.2004гг.
