Захист апаратури від підвищеного мережевої напруги

Вимірювальні і електропобутові прилади можуть бути легко виведені з ладу при надмірних підвищення або зниження напруги харчування. Чутлива до напруги схема на інтегральному таймері типу 555 відключає апаратуру від мережі живлення, коли напруга в ній виходить за встановлені межі.

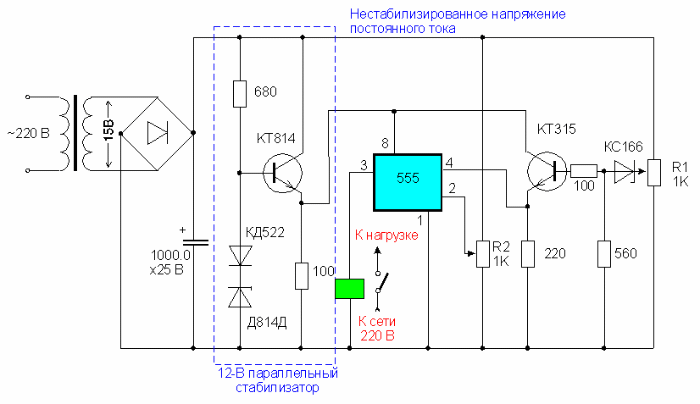

Така схема забезпечує кращий захист приладів, ніж стабілізатор напруги, який ефективний для виявлення і компенсації короткочасних змін напруги. Як показано на малюнку, мережеве напруга зменшується приблизно до 15 В за допомогою понижувального трансформатора, коефіцієнт трансформації якого залежить від напруги на первинній обмотці. Вторинна напруга випрямляється, фільтрується конденсатором і надходить до 12-В стабілізатору, який формує зміщення таймера і транзистора KT315, що використовується в якості чутливого елемента. Нестабілізована напруга, що змінюється пропорційно мережевої напруги, надходить до потенціометрів R1 і R3, якими встановлюються верхній і нижній межі.

Таймер типу 555 працює в БІСТАБІЛЬНИЙ режимі, і його стан безпосередньо залежить від напружень на входах установки і скидання (відповідно висновки 2 і 4).

У нормальному режимі, коли напругу живлення знаходиться в заданих межах, нестабілізованого напруга на середньому виведення резистора R1 відкриває кремнієвий стабілітрон і вводить транзистор в стан насичення. Напруга на виводі 4 таймера різко зростає, прагнучи до 12 В і, коли воно досягає 2/3 напруги зсуву таймера 12 В, т. Е. 8 В, потенціал на виводі 3 підвищується і включає реле.

Якщо напруга мережі змінного струму менше нижньої межі, напруга на середньому виведення резистора R1 занадто мало для включення кремнієвого стабілітрона KC166, і тому реле знеструмлена. Коли напруга мережі перевищує верхню встановлену межу, напруга постійного струму на виході 2 перевищує 1/3 напруги живлення 12 В, в результаті чого знижується потенціал виводу 3, і реле вимикається.

Верхній і нижній межі можуть бути встановлені з точністю ± 5 В при використанні прецизійних потенціометрів. Завдяки лавиноподібного характеру пробою в кремнієвому стабілітроні схема не має гістерезису. Викиди напруги, що виникають в мережі, ефективно придушуються великим фільтруючим конденсатором.

Дата публікації 10.05.2003гг.
