Додаток 5. Методика перевірки працездатності ПЗВ в схемі електроустановки будівлі
Для перевірки працездатності ПЗВ в схемі електроустановки будівлі необхідно використовувати спеціальний прилад - Астро * ТЕСТ.
Даний прилад дозволяє визначити наявність у схемі електроустановки захисного провідника РЕ і надійність його з'єднання з заземленням.
Прилад Астро * ТЕСТ імітує протікання обмеженого за часом (до 200 мс) струму витоку заданого значення, рівного номінальному вимикаючого диференційного струму ПЗВ.
Прилад Астро * ТЕСТ дозволяє здійснювати перевірку комплексу електрозахисних заходів - справності захисного провідника РЕ, правильності вибору уставок УЗО, селективності дії ПЗВ при багатоступеневою системою захисту, надійності клемних з'єднань і т.д. в електроустановці.
Прилад Астро * ТЕСТ завдяки обмеженню за часом (до 200 мс) протікання випробувального струму гарантує повну електробезпека персоналу при проведенні випробувань (рис. 5.1).

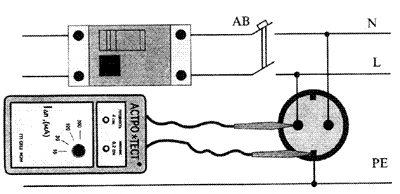

Рис п.5.1. Приклад підключення приладу Астро * ТЕСТ
