Як робити якісні друковані плати в домашніх умовах



Будь-який електронний девайс вимагає з'єднання воєдино купи деталей. Звичайно, можна спаяти девайс на монтажній платі, але при цьому великий ризик наробити купу помилок, та й сам девайс буде виглядати вельми стрьомно. Стирчать на всі боки дроти оцінять тільки любителі трешдізайна. Тому, будемо робити друковану плату!

А щоб тобі було простіше, я зробив відео урок на тему виготовлення друкованих плат методом Лазерного Праски ака ЛУТ.

Повний цикл, від підготовки плати з шматка текстоліту, до свердління і лудіння.

Що потрібно:
0) Малюнок друкованої плати в електронному вигляді.
1) Лазерний принтер, для друку відбитка майбутньої плати. Бажано щоб принтер мав можливість прямого тракту - друк з мінімальним вигином паперу. У мене Samsung ML1520. Друк на максимум, без будь-якої економії тонера!
2) Фольгований текстоліт.
3) Фотопапір для струменевого друку Lomond 120г / м глянсова, однобічна з покращеним покриттям. Також непогані результати на папері Lomond 230г / м глянсова.
4) Щітка для замші з металевим + пластиковим ворсом (опціонально)
5) Ацетон
6) Шкурка нулевка

Весь процес був порізаний на операції для зручності перегляду, обробки і закачування в інет. При виготовленні плати, між операціями, період часу становив лічені хвилини. В основному воно витрачалося на пошук якоїсь вати, ацетону або пінцета, щоб схопити гарячу плату. Так що можете вважати, що вони йдуть без перерви в часі, щоб оцінити швидкість виготовлення плат.

1. Підготовка плати.


2. накочується малюнок.
Наша мета зробити на друкованій платі захисний малюнок, який захистить доріжки від витравлювання в агресивному до металів розчині хлорного заліза.


3. Видаляємо папір:
Відмочування і зрив папери, зачистка глянсового шару.


4. Травлення.
Як травильного розчину юзается хлорне залізо - пекельна річ, зжирає моментом майже всі метали. Розчин робиться зі співвідношення 250гр хлорного заліза на літр води. Точність тут не важлива особливо.


5. Видалення тонера
Мавр зробив справу, мавр має піти.


6. Свердління отворів.


7. Лудить плати.

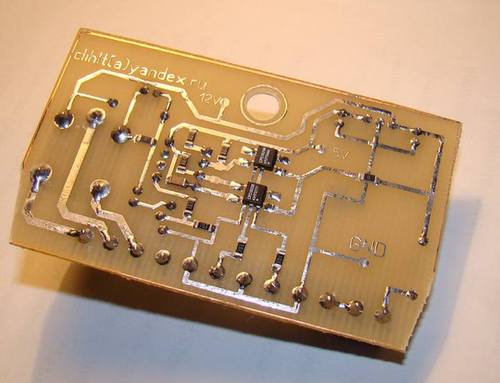

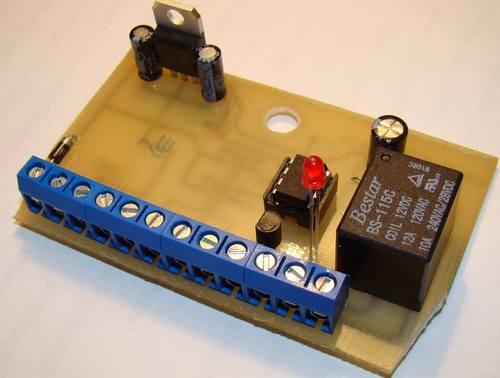

8. Що, в підсумку, вийшло.
