§ 17 Генератори реактивної потужності.


Передмова.

Розглянемо також цілу плеяду способів, під назвою "Генератор реактивної потужності". Перш ніж розглядати конкретні способи розглянемо що ж таке реактивна енергія в своїй фізичній суті. Реактивна енергія - це енергія, яка йде на створення електричного (конденсатор) або магнітного (котушка індуктивності) поля, і яка корисної роботи не виробляє. Простіше кажучи спочатку конденсатор або котушка беруть енергію з мережі для створення поля, а потім після падіння напруги віддають цю енергію назад з мережу. Розповів звичайно сильно спрощено (хай вибачать мене електрики), але в суті своїй приблизно правильно. Всі котушки індуктивності є споживачами реактивної потужності, а конденсатори генераторами реактивної потужності.
Є звичайно і такі пристрої, як синхронні двигуни, які в залежності від сили струму збудження можуть бути як генераторами, так і споживачами реактивної потужності, проте в побутових умовах вони ніде не використовуються і тому їх розглядати не будемо.
Тому скільки не вкривав конденсатор активними елементами - транзисторами, тиристорами і т. П., Більше енергії, ніж запасає конденсатор він не віддасть.
Всі індукційні лічильники ведуть облік тільки активної енергії. Для цього всередині лічильника є настроювальні елементи, докладний опис яких наведено в § 7. Якщо лічильник налаштований правильно (правильно налаштований його внутрішній кут (див § 6,7), то підключення конденсаторів або котушок індуктивності ніякого враження на лічильник не повинно зробити. І тільки при порушенні цих налаштувань при підключенні конденсатора (генератора реактивної потужності) можливо лічильник трохи рушить назад. Але щоб збити настройки лічильника потрібно зняти всі його пломби, зняти його з щита, накрутити йому хвіст і поставить все це господарство на місце. Надія на те, що налаштування були збиті до вас, на мою думку досить маленька. І не потрібно купувати будь-які способи, щоб перевірити це. Потрібно взяти досить ємний неелектролітіческіх конденсатор (200-300 мкФ) і включити його в мережу при повній відсутності навантаження. Якщо лічильник хоча б здригнувся - добре. хоча навіть в самому вдалому випадку економія навряд чи перевищить 5 відсотків. тобто економії в сто рублів ви будете домагатися не менше півроку.
Що стосується електронних лічильників, то вони враховують активну і реактивну енергію в обох напрямках і підключення конденсаторів в мережу точно їм по барабану.

Отже розглянемо конкретику:

Спосіб № 12 "конденсатор". (від Pozitrona)

Уповільнення оборотів трифазного електролічильника можна здійснити наступним способом: Беремо НЕ електролітичний конденсатор 200 мкФ, 630 V. Послідовно включаємо конденсатор між фазами А-В, А-С, В-С спостерігаючи за диском електролічильника. При цьому електролічильник повинен бути розвантажений. Там де диск почне крутиться назад залишаємо конденсатор.
Цим способом можемо "заощадити" до 5% електроенергії безоблікового. При тому без необхідності доступу до електролічильника.
Основою цього способу є неоднакові параметри вимірювальних елементів електролічильника де розкид похибки часто сягає від + 3% до - 3%. Зазвичай клас точності точності вимірювальних трансформаторів 1,5 це означає, що коливання від нормативних можуть відрізнятися ± 1,5%, але ймовірність того, що на одному і тому ж лічильнику один трансформатор струму буде + 1,5%, а інший -1, 5% настільки мала, що про це навіть говорити не доводиться. Так що навіть економія в 1% малоймовірна. Економія досягається і так за рахунок компенсації реактивної потужності і зменшення втрат на циркуляцію реактивної потужності. Але цим і так займаються енергетики промислових підприємств. Як писали в радянські часи «Підвищення cos j-важлива народно господарська завдання!». Але споживання реактивної потужності в масштабах квартири досить мало, так що залиште народне господарство в спокої. Реактивний струм конденсатора для елемента фази А (приклад) збігається з вектором напруги А-0, а для фази - проти вектор напруги В-0.Всегда знайдеться пара фаз А-В, А-С, В-С яка задовольняє нашим бажанням.

В добавок скажу, що це можна зробити теж з котушками індуктивності (дросель), але простіше за допомогою конденсатора. Чим більше ємність конденсатора, тим більше "економія".

Висновок: працювати не буде

Днями надіслали першу версію позітроновского приладу, з проханням прокоментувати. Давайте ознайомимося з вмістом надісланого опису, текст оригінального опису виділений курсивом, свої коментарі я буду виділяти жирним шрифтом.
Принцип роботи: У першу півхвилю напруги відкриті ключі A і D, заряджається С1, споживається реактивна потужність cos f = 0 (якщо вірити книгам, то реактивна потужність вважається множенням на синус фі, а не на косинус), а значить і Р = 0 тому P = U * I * cos f. У другу півхвилю відкриті ключі С і В, С1 розряджається. Оскільки напруга на конденсаторі вище ніж в мережі, на початку другого напівперіоду енергія віддається в мережу, cos f? 0, а значить і Р? 0. Давайте подивимося на тимчасові діаграми надіслані позитроном.

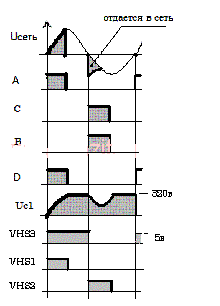

Мал. 6. Тимчасові діаграми

Начебто діаграми відповідають описаному принципом, давайте думати далі. Включимо конденсатор безпосередньо в розетку ... Що стоїть лічильник? Звичайно, він же реактивну потужність не вважає скажете Ви ... не зовсім так, просто в перший і третій чверть-періоди конденсатор заряджається, синус фі має позитивний знак, а ось у другій і четвертий чверть періоди конденсатор розряджається в мережу і синус фі набуває негативний знак. Таким чином середня споживана конденсатором потужність дорівнює 0.

Є ще цілий клас пристроїв, які чомусь називаються генераторами реактивної потужності. Але при найближчому розгляді з'ясовується, що це все це реінкарнація способу "Електронний №13", про що я дуже докладно розповів в параграфі

Генератор реактивної потужності 1 кВт.
Теоретичні основи

Робота пристрою заснована на тому, що датчики струму електролічильників, в тому числі і електронних, містять вхідний індукційний перетворювач, який має низьку чутливість до струмів високої частоти. Цей факт дозволяє внести значну негативну похибка в облік, якщо споживання здійснювати імпульсами високої частоти. Інша особливість - лічильник є реле напряму потужності, тобто якщо за допомогою будь-якого джерела (наприклад дизель-генератора) живити саму електричну мережу, то лічильник обертається в зворотну сторону. Питання тільки де взяти цей дизель-генератор і особливо солярку до нього.

Перераховані фактори дозволяють створити імітатор генератора. Основним елементом такого пристрою є конденсатор відповідної ємності. Конденсатор протягом чверті періоду мережевої напруги заражають від мережі імпульсами високої частоти. При певному значенні частоти (залежить від характеристик вхідного перетворювача лічильника), лічильник враховує тільки чверть від фактично спожитої енергії. У другу чверть періоду конденсатор розряджають назад в мережу безпосередньо, без високочастотної комутації. Спосіб № 13 в чистому вигляді, про який вже практично все сказано. Лічильник враховує всю енергію, живильну мережу. Фактично енергія заряду і розряду конденсатора однакова, але повністю враховується тільки друга, створюючи імітацію генератора, що живить мережу. Лічильник при цьому вважає у зворотний бік зі швидкістю, пропорційною різниці в одиницю часу енергії розряду і врахованої енергії заряду. Електронний лічильник буде повністю зупинений і дозволить безоблікового споживати енергію, не більше значення енергії розряду. Якщо потужність споживача виявиться більшою, то лічильник буде віднімати з неї потужність пристрою.

Фактично пристрій приводить до циркуляції реактивної потужності в двох напрямках через лічильник, в одному з яких здійснюється повний облік, а в іншому - частковий. Сама безглузда фраза в описі. Тобто ми хочемо мати недооблік активної потужності, але циркулює в зворотному напрямку чому те реактивна потужність.

Ще раз повторюся, що на електронні лічильники ці танці з бубном не матимуть ніякого враження. Якщо ви хочете мати саме генератор реактивної енергії, то це конденсаторна батарея і нічого більше, Все, що пропонується за гроші це щось інше, але не генератор, а якісь пристрої незрозуміло для яких цілей.
