Виготовлення зварювального апарату "Малюк"

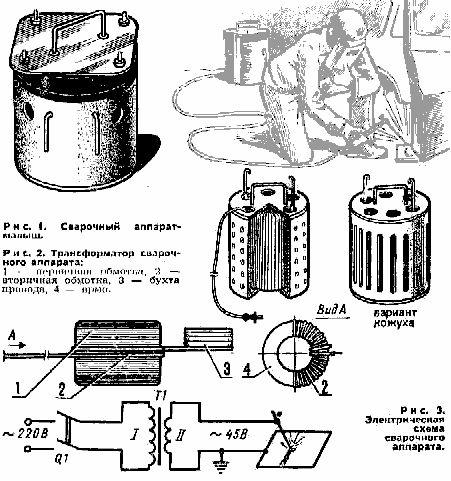

Зварювальний апарат працює від мережі 220 В і має високі електротехнічними характеристиками. Завдяки застосуванню нової форми муздрамтеатру вага апарату складає всього 9 кг при габаритних розмірах 125 Х 150 мм. Це досягнуто використанням стрічкового трансформаторного заліза, згорнутого в рулон в формі тора, замість традиційного пакету Ш-образних пластин. Електротехнічні характеристики трансформатора на тор муздрамтеатрі приблизно в 5 разів вище, ніж у Ш-образного, а електропотері мінімальні.
Щоб позбутися від пошуків дефіцитного трансформаторного заліза, можна придбати в магазині готовий ЛАТР на 9 А чи використовувати тор-муздрамтеатр від згорілого лабораторного трансформатора. Для цього знімають огородження, арматуру і видаляють згорілу обмотку. Звільнений муздрамтеатр повинен бути ізольований від майбутніх шарів обмотки Електрокартон або двома шарами лакоткани. Зварювальний трансформатор має дві самостійні обмотки. У первинній застосований провід ПЕВ-2 0 1,2 мм, довжиною 170 м. Для зручності роботи можна використовувати човник (дерев'яна рейка 50 Х 50 мм з прорізами на кінцях), на який попередньо намотаний весь провід. Між обмотками поміщають шар ізоляції.
Вторинна обмотка - мідний дріт в бавовняної або склоподібної ізоляції - має 45 витків поверх первинної. Усередині провід у своєму розпорядженні виток до витка, а з зовнішньої сторони з невеликим проміжком - для рівномірного розташування і кращого охолодження. Роботу зручніше виконувати вдвох: один обережно, не зачіпаючи за сусідні витки, щоб не пошкодити ізоляцію, простягає і укладає провід, а помічник утримує вільний кінець, оберігаючи від його - скручування. Зварювальний трансформатор, виготовлений таким способом, буде давати струм 80-185 А.

Якщо ви придбали ЛАТР на 9 А та при огляді виявилося, що його обмотка в цілості, то справа значно спрощується. Використовуючи готову обмотку в якості первинної, можна за 1 годину зібрати зварювальний трансформатор, що дає струм 70-150 А. Для цього необхідно зняти огорожу, струмознімальних повзунок і кріпильну арматуру. Потім визначити і промаркувати висновки на 220 В, а інші кінці, надійно заізолювавши, тимчасово притиснути до магнітопроводу, щоб не пошкодити їх при роботі з вторинною обмоткою. Монтаж останньої здійснюється так само, як і в попередньому варіанті, при цьому використовується мідний дріт того ж перетину і довжини.
Зібраний трансформатор поміщають на ізольовану площадку в колишній кожух, попередньо просвердливши в ньому отвори для вентиляції. Провід первинної обмотки підключаються до мережі 220 В кабелем ШРПС або ВРП; в ланцюзі необхідно передбачити відключає автомат АП-25. Висновки вторинної обмотки з'єднують з гнучкими ізольованими проводами ПРГ, до одного з них кріпиться тримач електродів, а до іншого - зварювальна деталь. Цей же провід для безпеки зварювальника заземлюється.
Регулювання струму передбачається включенням послідовно в ціль дроти держателя електродів балластніка - нихромовой або констатановой дроту 3 мм і довжиною 5 м, згорнутої -змейкой|, яка кріпиться до азбестоцементному листу. Всі з'єднання проводів і балластніка - за допомогою болтів М10. Методом підбору, переміщаючи по -змейке| точку приєднання дроти, встановлюють необхідний струм. Можливий варіант регулювання струму використанням електродів різного діаметру. Для зварювання застосовуються електроди типу Е-5РА УОНІІ-13/55 - 2,0-УД1 1-3 мм.

Всі необхідні матеріали для зварювального трансформатора можна придбати в торговій мережі. А людині, знайомому з електротехнікою, зробити такий апарат не становить труднощів. При роботі щоб уникнути опіків необхідно застосовувати фібровий захисний щиток, забезпечений світлофільтром Е-1, Е-2 Обов'язкові також головний убір, спецодяг та рукавиці.
Зварювальний апарат слід оберігати від вогкості і не допускати його перегріву.

Орієнтовний режим роботи з електродом 3 мм: для трансформатора з струмом 80-185 А - 10 електродів, а з струмом 70-150 А - 3 електрода; після чого апарат необхідно відключити від мережі мінімум на 5 хвилин.
