Саморобний вітрогенератор з велосипедного колеса.

Автор: Тед Баєр.

Тед Баєр - винахідник цілої серії невеликих вітрогенераторів, призначених для використання в країнах, що розвиваються. Ці вітрогенератори відрізняються простотою і достатньою потужністю. Алюмінієві лопаті вітряка виготовляються з м'яких алюмінієвих смуг, які часто використовуються при виготовленні підвісних стель. Для збільшення жорсткості, дві 40 см. Секції скріплюються заклепками, щоб вийшла єдина лопать. Лопаті, в свою чергу, закріплюються на спицях велосипедного колеса. Конструкцію можна подивитися на знімках.

Генератор, в якості якого використаний двигун на постійних магнітах, і приводний ремінь, стійкий до ультрафіолетового випромінювання, набувається в будь-якому зручному магазині. Вихідного струму, що досягає 2 Ампер на швидкості 20 км / год (при 18-20 Вольт), буде достатньо для того, щоб скласти цінову конкуренцію енергії, одержуваної від сонячних батарей (звичайно, при наявності вітру). Загальна вартість саморобного вітрогенератора склала для автора менш $ 80 і це при тому, що практично всі запчастини були куплені новими. Найдорожчими з комплектуючих, виявилися генератор постійного струму (близько $ 30) і стійкий до ультрафіолету приводний ремінь (близько $ 3-5 за 30 см.), Який використовується переважно в сільському господарстві для приводу конвеєрів.

Вітряк оснащений хвостовим оперенням (див. Малюнок). Балка хвоста виготовлена ​​з пластикової ПВХ труби. Важливо, щоб в конструкції використовувалося тільки заднє колесо велосипеда діаметром 24 - 27 дюймів. Колесо прикріплюється до торцевої заглушки пластикової труби, в якій посередині свердлиться отвір.

Як генератор використаний двигун постійного струму з робочою напругою 24В, які використовувалися в старих моделях комп'ютерів для приводу дисків. Такі мотори можна знайти на старих развалах комп'ютерної техніки, або навіть в деяких інтернет-магазинах. Наступне посилання веде на станички з більш детальною інформацією по двигунах: http://www.otherpower.com/otherpower_experiments_tapedrivemotors.html

Генератор кріпиться до вітряка за допомогою звичайного куточка. Повинна вийти міцна поличка. Двигун разом з поличкою закріплюються за допомогою хомутів. Жердину, на якому кріпиться вітряк, є одночасно і жолобом для електропроводки. Зверху металевого жердини, на якому кріпиться вітряк, прикручений невеликий відрізок ПВХ трубки, який контактує з пластиком корпусу вітряка, тобто виходить підшипник - пластик по пластику.

Вага хвоста вітрогенератора підбирається з такого розрахунку, щоб він зрівноважив всю конструкцію. Конструктор вітряка, Тед Баєр, використовував для врівноваження всієї конструкції потрібну кількість одноцентових монет. А на що ще вони придатні?

тестування

В якості тестової майданчика використовувався автомобіль-вінівен Windstar з санчатами нагорі для кріплення багажника і встановленої платформою. Як триноги для кріплення вітряка використовувався набір для монтажу ТВ антени на даху будівель. Показники швидкості вітру, напруги і сили струму були зняті і записані на цифрову камеру. Вийшло відео, на жаль, автор так і не встиг викласти для загального огляду.
(Напис на фото нижче: 2А, 16В, 32Вт при 20км / год. Прим.ред.)

кріплення лопатей

Лопаті саморобного вітрогенератора кріпляться до велосипедного колеса шляхом загинання алюмінію навколо однієї спиці і зачеплення зігнутого штифта навколо іншої спиці. Крюк, або вигнутий штифт, вставляється в просвердлений на лопаті вітряка отвір.

Подробиці установки лопаті вітряка

На зображенні детально показано як кріпиться лопать вітрогенератора. Лопать загинається навколо спиці вручну. Для цього можна використовувати відрізок металевого прута діаметром 3 мм. Алюмінієвий матеріал лопаті, який використовував автор, дещо товщі того, який можна часто зустріти в магазинах. У разі якщо буде використовуватися тонкий алюміній, автор пропонує скріпити два листа разом (за допомогою заклепок, або двостороннього скотча) для того, щоб отримати лопать достатньої товщини і жорсткості. Лопаті саморобного вертяка, також, можна виготовити з дерева (3 мм. Фанери, шпону) або з пластика.

Приводний ремінь генератора

На фото можна більш детально розглянути кріплення генератора вітряка, шківа ременя і самого приводного ременя.

Існує безліч різновидів саморобних вітрогенераторів. Тут представлена ​​найбільш вдала конструкція з точки зору вихідної потужності. У ній використані два колеса і два генератора. А взагалі, дайте волю Вашій уяві.

А тут представлений варіант саморобної вертяка з одним генератором. Пластикова горизонтальна балка, що з'єднує обидва ротора вітряка, повинна бути посилена металевою трубою. Хороший баланс всієї конструкції цього вітряка досягається шляхом розміщення генератора якомога ближче до центру осі обертання. Потрібно більше потужності ...? Додайте велоколес або просто відкрийте міні ферму з саморобними вітрогенераторами.

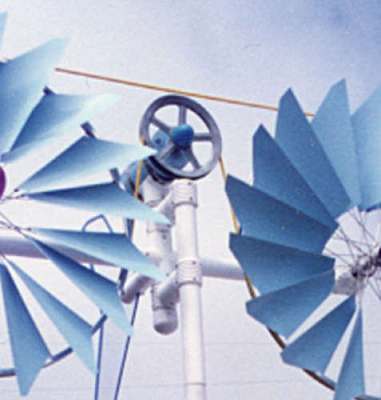

5-ти сторонній фітинг підтримує горизонтальну і хвостову балку вітряка. Горизонтальна балка посилена зсередини металевою трубою, що надає конструкції додаткову жорсткість. Нагорі всієї конструкції розташований 3-х сторонній фітинг, обрізаний таким чином, що він формує поличку для кріплення генератора, який притягнутий до нього хомутами.
