Підсилювач своїми руками в стилі ретро.
Частина 2.

<<< Початок статті

Вимикачів і роз'ємів мінімум, тільки найнеобхідніше. Навіщо усілякими потужності зайві прибамбаси? Всі настройки є в звукової карти комп'ютера.

Вимикач "Мережа". Вимикач акустичних систем, сигнал на навушники постійний незалежний від того включені колонки, чи ні - це теж частина задуманого плану. Зараз не знайдеш підсилювача з такою схемою, навіть серйозні рессивери часто діють за принципом "встромив навушники і немає сигналу на АС", а раніше все усилка робилися саме за такою схемою, як зробив я. Не знаю кому то може зручно і навпаки, але для мене така схема розподілу сигналів дуже актуальна.

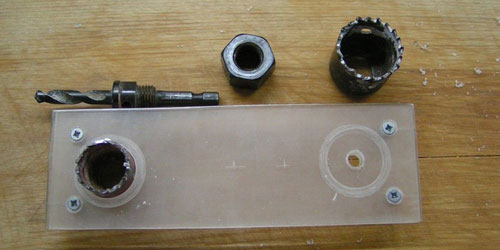

Отвори під вимикачі обрані коронками по дереву. Так само коронкою більшого діаметра обрана спідниця навколо отвору, для того щоб підсвічуванням підкреслити вимикачі (дряпають і необроблена поверхня органіки пріламляет світло).

Встановлено також роз'єми для навушників. Причому обов'язково різних діаметрів Jack 3,5 мм і Jack 6.3 мм щоб потім не паритися з усякими переходниками. З яким штекером є навушники з таким і спокійно без проблем встромляєш.

Фарбування спочатку серебрянкой для рівномірного розсіювання світла і потім фарбою щоб не підсвічувати все що знаходиться навколо панельки.

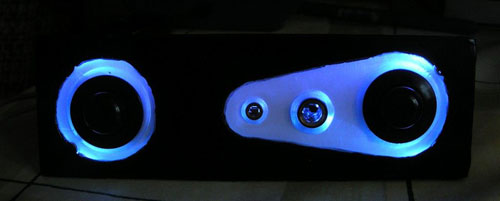

4 Свєтика і ось кінцевий результат, всередину гнізд для навушників теж по светодиоду для загальної картини.

Фактично вся електронна дрібниця знайшлася будинку, спеціально купувалися тільки мікросхеми підсилювачів і вимикачі з роз'ємами для навушників. Плати робив і розробляв сам, крім тієї - що для індикатора, цю я знайшов в мережі. Так як у мене вже є невеликий досвід в будівництві електронних пристроїв, то для мене це не склало особливих труднощів. Навіть я б сказав було цікаво згадати молодість.

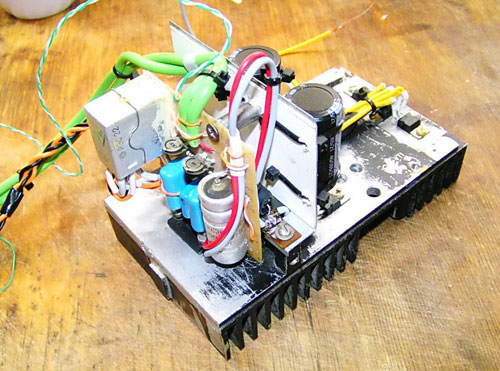

Змонтований підсилювач, мікросхема TDA 7265 схема зібрана але дашіту з невеликими доробками для своїх потреб, лупить чесних 2х25W НЕ HI - END звичайно але для компа щоб юшки були задоволені цілком достатньо, врешті-решт якщо захочеться чогось серйозніше то в компі є цифровий вихід, і його можна сконектіть з рессивери. Реле комутує АС (кнопка на панелі тільки включає релюшкой). Це не безпідставно обумовлено тим - що контакт у реле більш надійний, ніж у перемикача. Це я знаю вже з власного досвіду ....

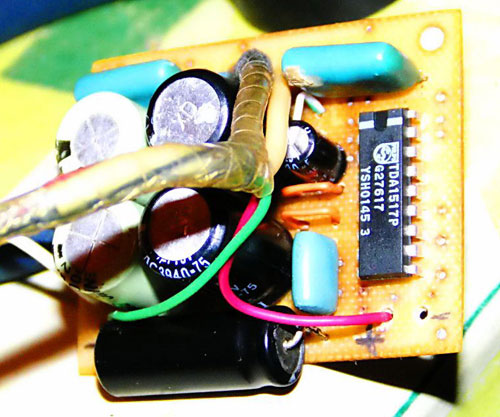

Для навушників зроблений окремий невеликий усилок 2х5W трохи завеликий по потужності звичайно, але зате на 100% прокачає будь-які навушники, прослуховування потужних великих навушників залишило позитивні враження, мікросхема нагрівається на великій гучності досить сильно так що потім при кінцевій збірці я думаю наклеїти невеликий радіатор від гріха . Окремий усилок я зробив тому що не хотів щоб в звуковому тракті присутні обмежувачі типу резисторів і т.п. які довелося б ставити якщо брати сигнал від основного підсилювача. А тут сигнал відразу після посилення надходить на звуковипромінювачі без обмеження, що позитивно позначається на якості безумовно.

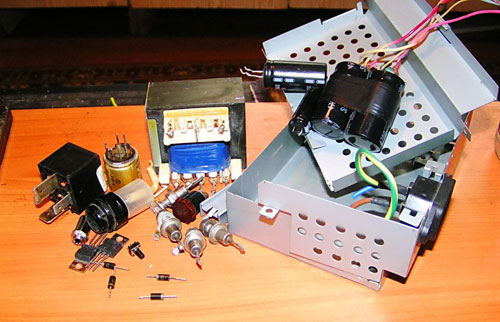

Набір деталей бля блоку живлення. Корпус від якогось принтера знайдений до "корисних речах" вдома, трансформатор підігнав корефан (до речі йому окреме офигительное спасибі за такий елемент..транс не дивлячись на свої невеликі розміри при прозвонке показав несподівані результати: при 25V він стабільно без нагріву фігачіть 10А !! !) На фото також виділяється реле стартера від автомобіля. Теж знайшли вдома, їм передбачається включати підсилювач за допомогою компьютера.Берём з компа 12V і вуаля..Ето щоб не паритися кожен раз з включенням і вимиканням усилка, він буде управлятися з компа і працювати синхронно з ним. Для нормальної роботи без компа поставлю на задній стінці вимикач який коротить контакти реле і виключає його зі схеми.

З корпусом довелося повозитися, але так як ця особа вироби то воно того варте.

Плита ДСП знайдена знову ж в купі мотлоху на балконі, що залишилася від якої то старих меблів і залишена як вешь корисна і може стати в нагоді ... що власне і сталося.

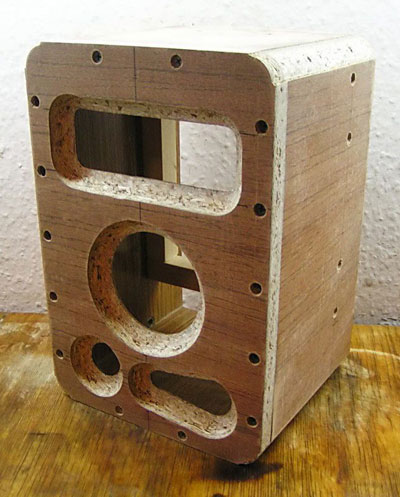

Напиляєте деталі за розмірами, скрутив все на саморізи. Стики перед складанням промазав клеєм для надійності.

Вирізав отвори для установки елементів управління і індикації. Необроблені краї виглядають не надто. Ручним фрезером проведена обробка торців. Обробляти довелося в декілька заходів щоб отримати ідеальну рівномірність всіх граней.

Для кріплення задньої стінки встановлені бруски, великий відступ від краю був зроблений для того - щоб приховати радіатор охлаженія і всі елементи комутації дроти і т.п. За рахунок цього підсилювач можна поставити близько до стіни.

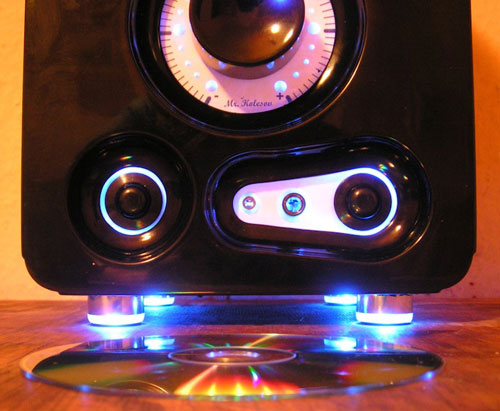

Пройдені етапи шпаклівки і фарбування, шпатлювання вироблено полімерної шпаклівкою з додаванням клею ПВА для хорошого утримання на поверхні, грунт після кожного шару звичайно ж. Фарбування волосся фарбою НЦ потім лакування лаком НЦ. Подальша полірування покриття полірувальної пастою і фінішної поліролью для кузова авто. В результаті получілать красива полірована поверхня, яка вийшла крутіше ніж на роялі або піаніно.
