Виготовлення міжкімнатних дверей з підсвічуванням.

Якось раз я зробив для отвору між передпокою і вітальні двері з світиться в темряві малюнком. Спочатку все було чудово, але біля дверей виявилось декілька недоліків.

По-перше, після того, як дерево висохло, вона злегка погнулися (я думав, «сендвіч» з клеєного дерева запобіжить це, але на жаль ... я помилявся ...)

До того ж, в ній був всього один шар органічного скла. Проблема в тому, що якщо скло мажеться, бруд теж починає світитися. Це стосується і відбитків пальців. Як на зло, і гості, і мої домашні так і норовлять залапать скло ...

В результаті, зіткнувшись з цими проблемами, я вирішив зробити нові двері.

Цього разу я вирішив взяти дешеві дошки, щоб двері були прямий і стійкою. До того ж, я використовував чотири шари скла - два зовнішніх товщиною 3 мм з полірованого скла і два внутрішніх товщиною 3 мм з оргскла, на яких і вигравіруваний малюнок. Мені довелося використовувати оргскло, тому що воно краще проводить світло, ніж звичайне скло.

Скло

Це чотири листи скла (довезти до будинку їх було непросто, але це вже інша історія). До речі, вони зелені тому, що покриті захисним пластиком.

дверне полотно

Це перший шматок дешевої деревини, випиляної по потрібній формі. Насправді, нічого цікавого - все пілішь, пілішь ... До того ж, мені довелося використовувати фрезерний верстат, щоб зрізати з усіх дощок по 2 мм: я купив дошки товщиною 22 мм, а товщина двері - 40 мм. Страшенно багато метушні. Крім того, треба було вирізати пази для стекол. Цей процес я не зняв, на жаль, але з іншого боку, в ньому нічого цікавого немає.

дверне полотно

Всі дошки вже випив по потрібній формі. У двох дошках посередині, до того ж, пропилен пази. Як бачите, в середньому шарі дешевих дощок використовується більша стружка. Більш докладно я розсаджені про це пізніше ...

пази для опори

Це нижня частина дверей. Оскільки двері досить важка, я побоявся, що звичайні шурупи для дерева не витримають, тому випиляв невеликі пази між двох шарів дерев'яних дощок і вклеїв в них по три гайки і прокладки M5 (A4 з нержавіючої сталі - щоб напевно). Нижче - фотографія пазів для двох гайок 6 мм і двох різьбових стрижнів. Вони служать опорою для скла. Скло подається через нижню частину дверей (зверху було б легше, але це неможливо через велику конструктивної міцності рами). Під склом знаходиться дошка і два різьбових стрижня. Між ними теж розташований шматок дерева - щоб зміцнити конструкцію і розподілити вагу.

опора для скла

Знімок гайок і прокладок для петлі крупним планом. Сама петля і шурупи вже прикручені, щоб гарантувати, що гайки приклеїться в потрібному місці.

дверне полотно

Все склеєне і заповнений наповнювачем.

паз для скла

Знімок пазів для скла крупним планом. Мені довелося використовувати наповнювач, щоб вирівняти поверхню, тому що в середині щільність дощок менше. Крім того, я акуратно підпиляв кромку за допомогою фрезеровочного верстата. Я сподівався, що фарби виявиться досить, щоб заповнити всі нерівності і зробити дерево гладким ... на жаль, не вийшло. Тут теж довелося використовувати наповнювач (фотографій, знову ж таки, немає ...).

світлодіоди

Світлодіоди! Якщо бути точним - 120 штук, 60 синіх і 60 білих. Вони будуть підсвічувати скло.

тримачі для світлодіодів

Тримачі для світлодіодів, зроблені зі смужок оргскла товщиною 3 мм розміром 1 х 62 см. Я вирізав по отвору для кожного світлодіода і для кожного резистора (один резистор на три світлодіода). Крім того, довелося прорізати паз для шнура. Він буде розташований над і під склом, під вагою одного листа оргскла.

держатель для світлодіодів в дії

Світиться!

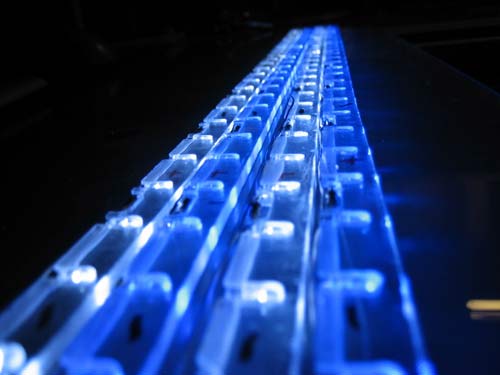

Знімок смужок зі світлодіодами крупним планом - виглядає як художня фотографія. Білі здаються синюватими - забув відрегулювати баланс білого на камері ...

малюнок на склі

Це перший шар скла з вигравіруваним на ньому малюнком (він буде синій).

гравірування на склі

... І другий шар (він буде білий).

малюнок на склі

Обидва шару, з'єднані один з одним. Гравірування розташована на обох листах з різних сторін. В ідеалі, було б здорово вигравіювати малюнок на обох листах з однією і тією ж боку, проте в такому випадку зображення виглядало б чудово під прямим кутом, але двоїлась б при погляді під кутом (малюнки б не збігалися один з одним на 3 мм).

Тому ті сторони, на яких вирізаний малюнок, розташовані обличчям один до одного. Проблема в тому, що при цьому малюнок здається трохи чіткіше з одного боку, ніж з іншого. Правда, в результаті все виявилося не так страшно, як я очікував.

світиться малюнок

Це дуже погана фотографія першої проби світлодіодів. Всі чотири листи скла покладені один на одного. Чорна кромка, помітна на знімку, - це ізолента, яка служить в якості прокладки / ущільнювача.

До речі, лежить вся ця конструкція на других дверей - не на тій, яку я заміняю.

вид збоку

Тут видно, як світло розподіляється по склу. Зовнішнє скло взагалі не пропускає світло, а оргскло пропускає два різних кольору. Світло розсіюється набагато менше, ніж я очікував. Насправді, синій колір набагато «чистіше», просто моя камера не змогла зафіксувати чисте блакитне світіння світлодіодів.

установка скла в двері

Це вже готовий «сендвіч». Біла плівка гарантує, що скло буде щільно триматися в дерев'яному каркасі двері.

На жаль, мені не вдалося повністю очистити скло. Якщо дивитися під кутом, на ньому помітна бруд. Але це, на щастя, не смертельно.

Виявилося, що «сендвіч» вийшов навіть дуже щільним - мені довелося сильно натиснути на скло, щоб втиснути його в раму (і вапна таку кількість змащення, що будь-який нічний клуб позаздрив би). В результаті заштовхати скло в раму мені вдалося, а ось чи вдасться витягнути - покаже час. Сподіваюся, мені все-таки ніколи не доведеться його виймати.

гравірування на склі

Знімок малюнка крупним планом.

малюнок на склі

Зверніть увагу: синій і білий кольори злегка накладаються один на одного. На фотографії синій здається дуже неоднорідним, але насправді, він виглядає набагато краще. Так вийшло тому, що білий тут показаний з «правої» сторони, а синій - з «вивороту».

світиться двері

А ось, нарешті, двері цілком в освітленій кімнаті. Світло в передпокої відключений. Скло абсолютно прозоро, але на фотографіях, зроблених при включеному світлі, малюнок виглядає погано. Правда, в реальності цієї проблеми немає.
