Як рессивера був здобутий вогнегасник ОХП-10 заявленим обсягом 8,7 літра, на ділі виміряним і складовим 10,5 літрів. Вогнегасник добув проходячи практику на підприємстві. Просто підійшов до начальника відділу пожежної безпеки або хз як його називають, і запитав, чи є списаний вогнегасник. Далі його.

Відразу скажу, не здумайте звільняти його вміст у ванній. Я поки тягнув його до дому, зайшов за гаражі і випустив там (доставить чимало дитячого задоволення;). так само було закуплено реле тиску РМ5, призначений для води, але відповідне і для повітря. Так само купив два фільтри вологовідділювача, і один автомобільний паливний, тонкої очистки (його я відразу поставив на вхід в компресор.

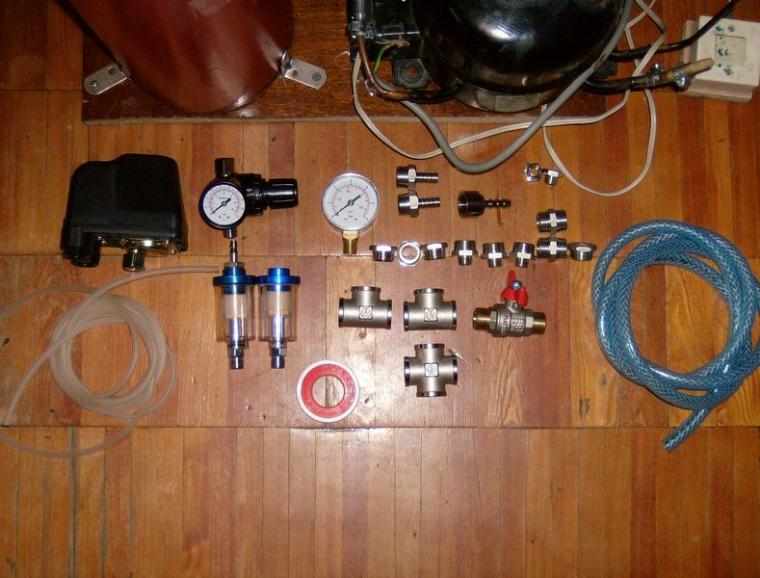

Купив всяких перехідників, хрестовин, так само армований шланг з ПВХ внутрішнім діаметром 10 мм. Все що входило в набір, дивіться на фото. Так само придбав вентиль (по початку думав що їм регулювати тиск буду, і що він нічим від редуктора не відрізняється (наївний).

Після того як розібрався що вентиль і редуктор всетаки дещо різні речі, купив редуктор з манометром, і окремо манометр, для виміру тиску всередині рессивера. Були так само прікуплени шланг тонкий хз якого діаметру, в зоомагазині, вартістю аж цілих 10 руб / метр )). Він чи то силіконовий, чи то хз який, але дуже гнучкий, легкий і міцний, нічого немає краще для підведення до аерографа.

Ну і звичайно-ж куди без стрічки ФУМ, що продається в будь-якому сантехнічному магазині.

Насамперед прикручуємо балон до основи (я думаю це самі придумаєте як, тут ніяких хитрощів немає). З кришки виймаємо все добро, і зсередини вогнегасника, залишаємо тільки сам балон і кришку.

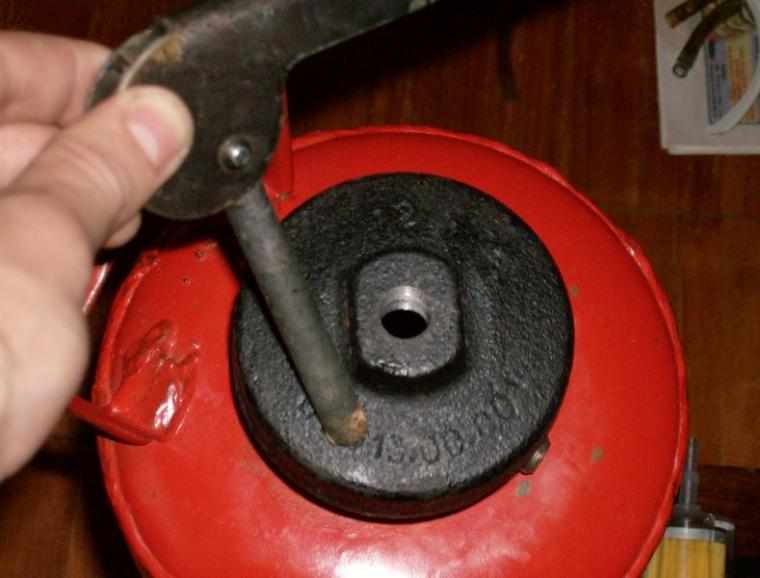

В отворі в чавунної кришки нарізаємо різьблення трубну, 1/4 дюйма. Так само на широку різьблення на балоне наметовому стрічку ФУМ, робимо гумову прокладку (по ідеї вона повинна бути, була і у мене, але я її кудись справ, і в підсумку вирізав сам з камери для авто, після побудови знайшов рідну))) ) і нагвинчуємо чавунну кришку.

Ввірчує в отврстіе кришки перехідник з 1 / 4НР на 1 / 2НР дюйма.

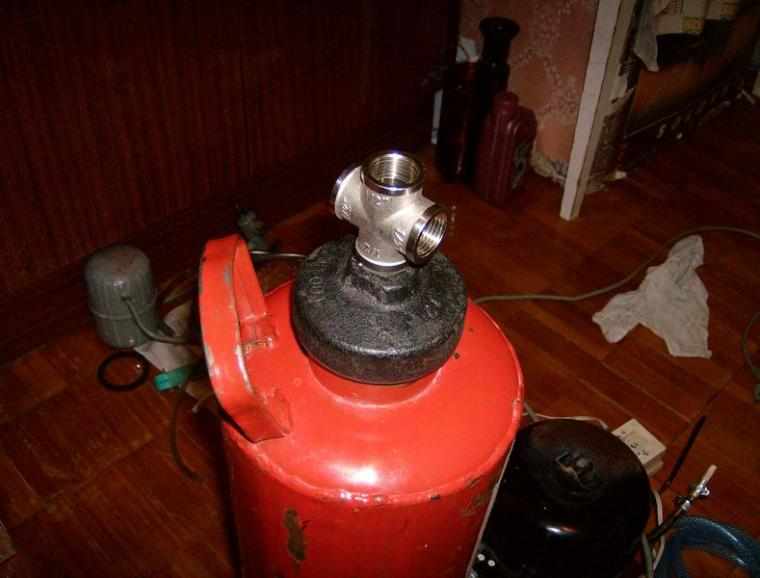

Далі нагвинчуємо хрестовину 1/2 дюйма (далі просто буду писати 1/2), природно всі з'єднання зі стрічкою ФУМ, про це більше згадувати не буду.

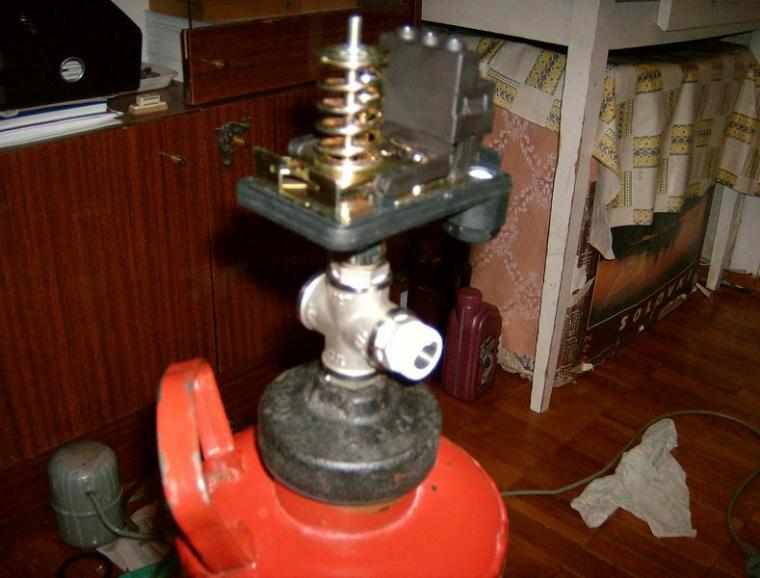

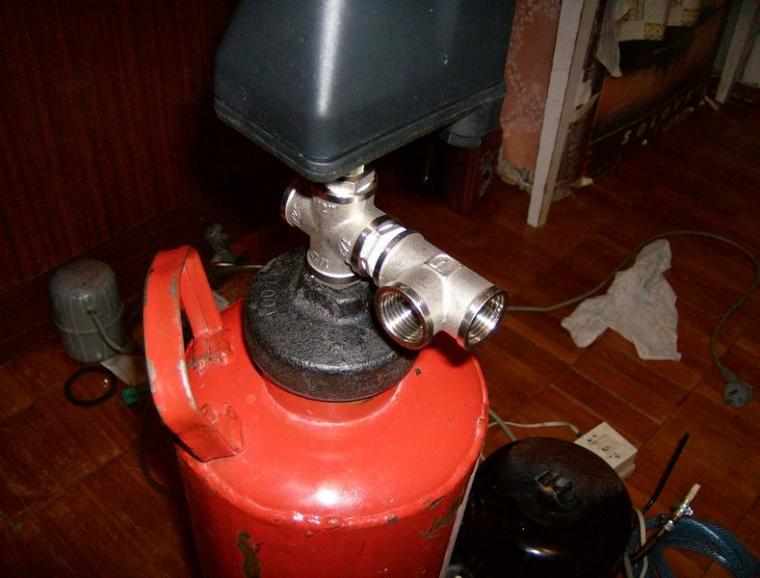

У хрестовину через перехідник 1 / 2НР-1 / 4НР пригвинчуємо реле тиску, з боку ввірчує перехідник 1 / 2НР-1 / 2НР.

Далі збоку пригвинчуємо трійник.

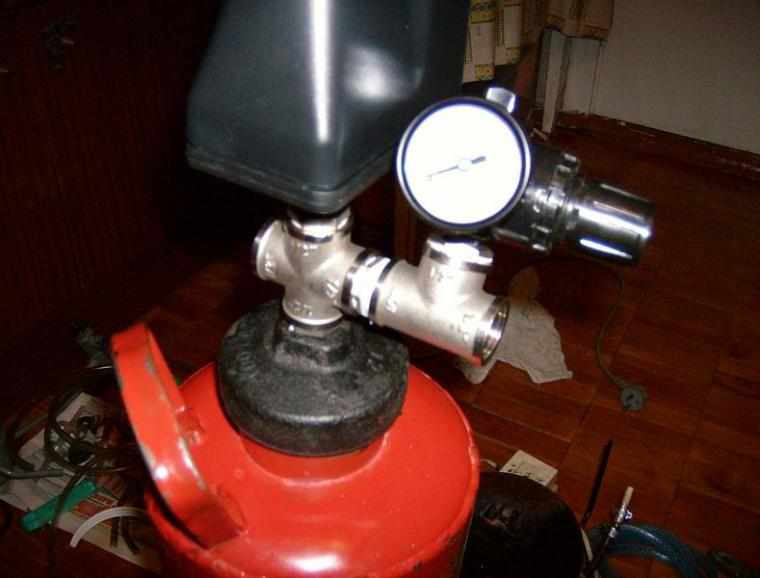

До нього з одного боку прикручуємо через перехідник 1 / 2НР-1 / 4ВР редуктор, у якого різьба 1 / 4НР.

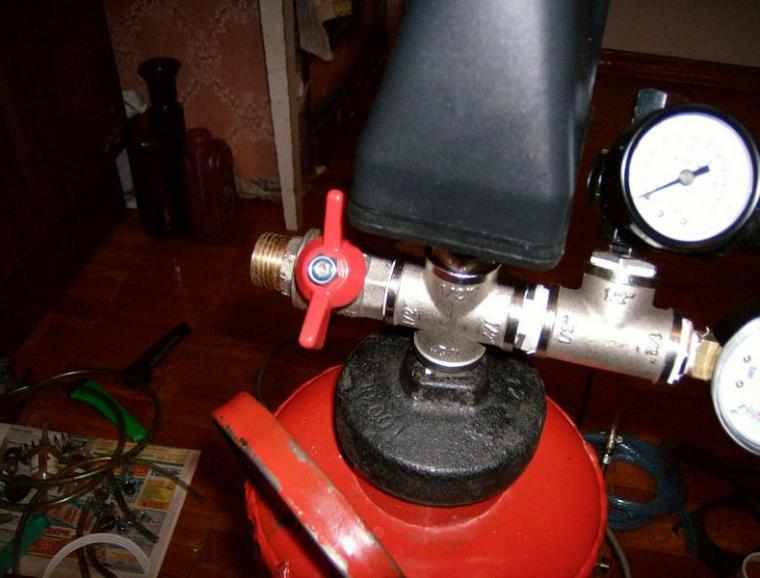

З іншого кінця так само через перехідник 1 / 2НР-1 / 4ВН пригвинчуємо манометр, у якого різьба 1 / 4НР. З протилежного боку хрестовини ввірчує вентиль (для спуску повітря з балона), який має різьблення 1 / 2НР.

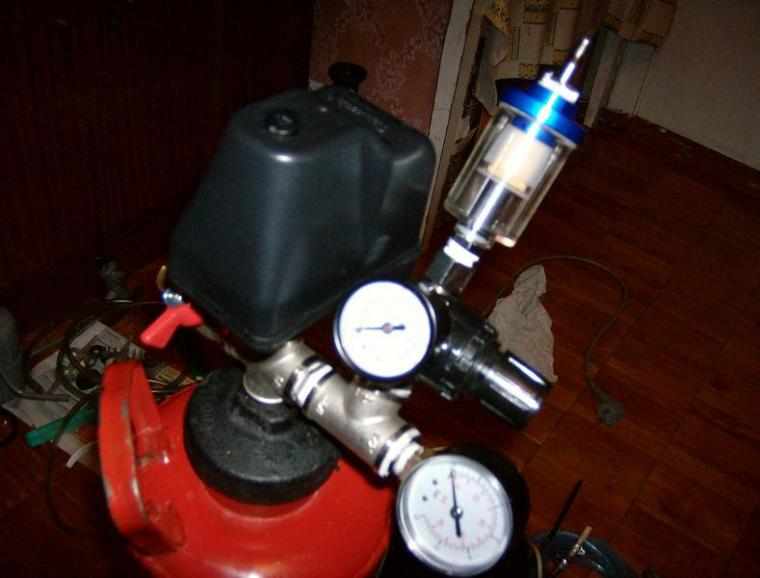

До редуктора пригвинчуємо фільтр-осушувач, який має різьблення 1 / 4НР і потходіт прям до редуктора. Нюанс тут в тому чо фільтр повинен правильно стояти (дотримати верх і низ), і зробити так щоб в найнижчій точці виявилося зливний отвір.

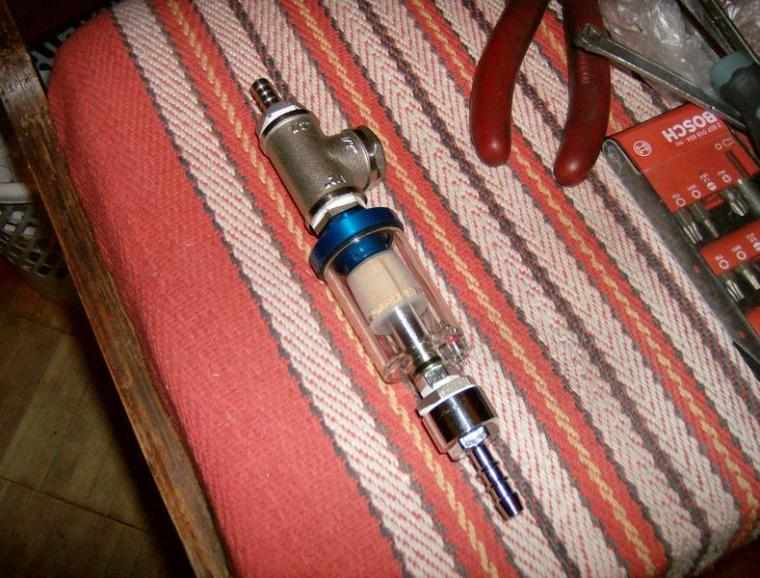

Далі складаємо лінію ще одного фільтра, з боку вхідного отвору йде штуцер 1 / 2ВР, який приєднується через перехідник 1 / 2НР-1 / 4ВР, нагвинчуємо його на фільтр має різьблення 1 / 4НР. З вихідного отвору я трохи набудріл, бо були зайві деталі, і не було деяких потрібних, в результаті вийшло так.

В отвір у фільтрі 1 / 4ВР угвинчується перехідник 1 / 4НР-1 / 2НР, до нього прівінчівается трійник (ось він то у мене зайвий був), з одного боку якого прівінчівается пробка з 1 / 2НР, з іншого боку трійника протилежної фільтру угвинчується штуцер 1 / 2НР.

УВАГА: я зробив так дивно тому що були зайві деталі, щоб ви не допустили цієї помилки, зробіть так, у вихідний отвір угвинчується перехідник 1 / 4НР-1 / 2НР, і на нього нагвинчується штуцер під шланг з різьбою 1 / 2ВР. Розкладка знизу буде дана саме для цього варіанта.

Далі, до отвору із зовнішнім різьбленням незрозумілого перетину і кроку (так і не зміг знайти), що виходить з вогнегасника в якості вихідного сопла, ідеально підходить шланг армований, який зверху ми закріплюємо хомутом.

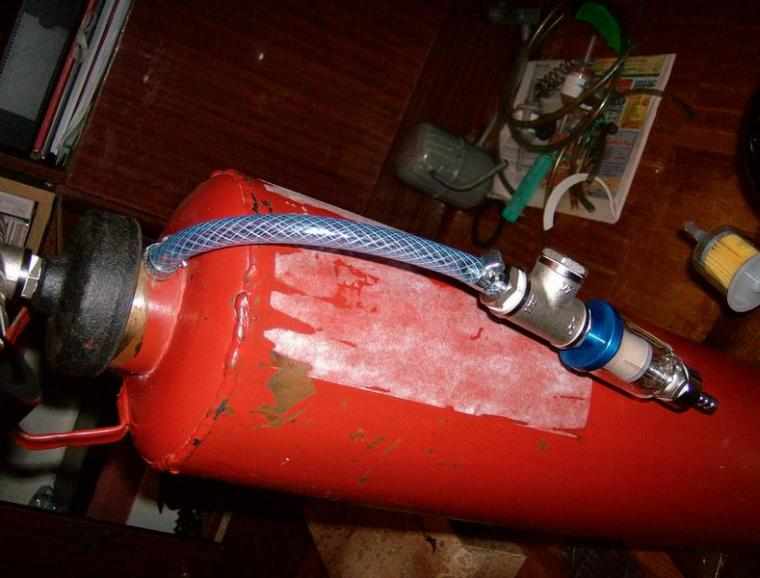

З іншого кінця шланга вставляємо штуцер від фільтра і так само закріплюємо хомутом.

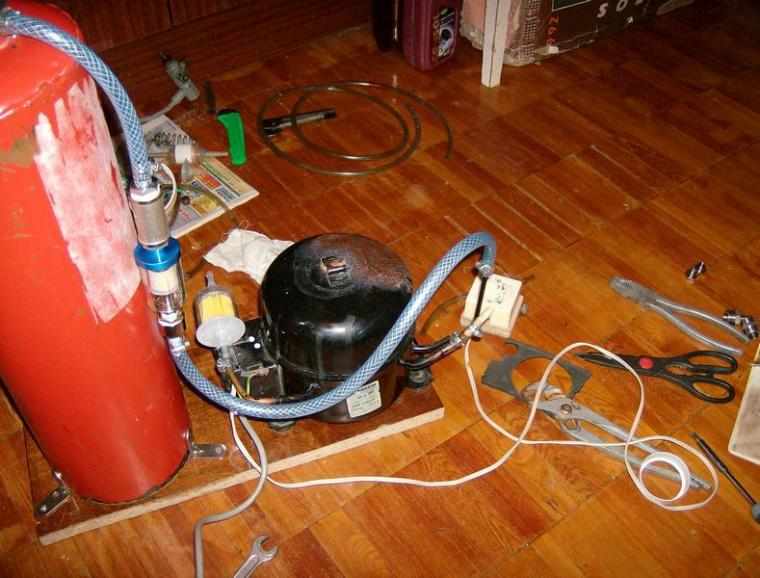

Далі з вхідного штуцера фільтра знову вставляємо армований шлнг і підводимо вже до вихідний трубці компресора. як там закріпити це добро, я думаю придумаєте. У мене там хитра система з декількох прокладок і зверху все затиснуте хомутом.

На закінчення в вихідний отвір фільтра 1 / 4ВР ввірчує штуцер 1 / 4НР, на який садимо силіконову трубку яка практично ідеально сідає на нього, і навіть не вимагає обтиску хомутом, другий кінець трубки вже до аерографа.

Так як після редуктора тиск невелике в порівнянні з рессивери, то трубка цілком виидержівает його без будь-яких зусиль. На вході в компресор як я вже і говорив ставиться автомобільний фільтр для очистки повітря. Масло...

З приводу заміни масла, з компресора виходить три трубки. одна вхідна, інша вихідна, третя запаянная- і є для доливання масла. Ось її ми раздербаніваем (я просто перекусив плоскогубцями), але дивіться щоб не потрапили тирсу всередину, інакше мотору може бути кінець.

Звідти зливаємо масло. Скільки злив, я чесно не заміряв, але що то близько склянки. Назад влив я автомобільне масло формули 10W40, об'ємом близько 350грамм. ІМХО автомобільне масло краще тим, що по-перше имееет купу присадок захищають від усякого току, по-друге на відміну від веретенного масла воно не "вбирає" вологу.

Тепер розкладка за цінами, і що де купити ....
1) Компресор від холоільніка - або свінтіть, або купити в організаціях займаються ремонтом холодильників. Скільки він там може коштувати не маю уявлення, не цікавився.
2) Рессивер (у мене вогнегасник) - добути на підприємстві або організації, можна списаний, або купити, чув що ціна на такий близько 200 рублів
3) Реле тиску - 250 руб, в магазині торгує обігрівачами, водяними насосами, і іншої сантехнічної спеціалізованої фігньою.
4) Редуктор - 500 руб, купив на авторинку, тому як ніде більше просто не знайшов, оббігав всі магазини міста. Мабуть одна з найдорожчих складальних одиниць.
5) Армований шланг з внутр. діам. 10 мм.- 55 руб / метр, на авторинку купив два метри, хоча вистачило б і одного.
6) Силіконовий шланг - 10руб / м, зоомагазин, купив три метри.
7) Повітряні фільтри-осушувачі - 170 руб шт., На авторинку, купив пару.
8) Автомобільний бензиновий фільтр тонкого отчистки - 35 руб, авторинок.
9) Хрестовина - 1шт
- Трійник - 1шт.
- Вентиль - 1шт.
- Перехідник 1 / 2НР-1 / 2НР - 1шт.
- Перехідник 1 / 2НР-1 / 4НР - 3шт.
- Перехідник 1 / 2НР-1 / 4ВР - 3шт.
- Штуцер 1 / 2ВР - 2шт.
- Штуцер 1 / 4НР - 1шт.
Все це купується в магазинах сантехніки, і в сумі вийде десь на 500 рублів.
10) Манометр - 1шт, 90 руб в магазині торгує обігрівачами, водяними насосами, і іншої сантехнічної спеціалізованої фігньою.
11) Стрічка ФУМ - 12 руб, в будь-якому магазині сантехніки.
12) Хомути - 5-10 руб / шт. 6 шт (а краще 8 на всякий випадок), на авторинку.
Сума: 1897рублей.

Погодьтеся не так погано за відмінний компресор своїми руками))) Тут не розглядаються шурупи, болти, куточки тощо. Елементи, якими ви будете кріпити рессивер і компресор до основи.
Всі ціни наведені на Август 2008-го року для г.Архангельска, і можуть відрізнятися в інших містах.
Примітка: НР-зовнішня різьба, ВР-внутрішня різьба!
