Електронний біолокатор

Биолокация відома як древній метод визначення підгрунтових вод, рудних і нафтових родовищ за допомогою лози або так званого лозоходства. Існує гіпотеза механізму цього явища, згідно з якою поточна вода або рудні відкладення змінюють електричне поле земного шару і таким чином впливають на гібридний "приймач" - людини з лозою в руці.

Описується електронний пристрій являє чутливий індикатор, що реагує на електричне поле, яке можна посилити, визначивши таким чином залягання підгрунтових вод, корисних копалин або наявність прихованої електропроводки в стінах будівель.

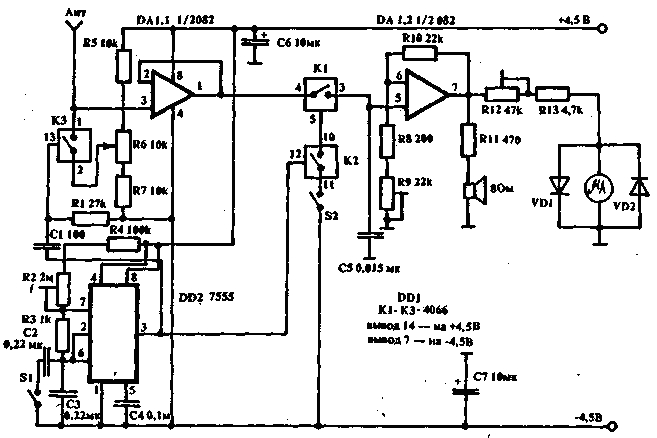

Цей телефон відповідає на базі двох операційних підсилювачів і трьох електронних ключів з живленням від двополярного джерела. До виходу першого підсилювача, який включений в якості повторювача напруги з високим вхідним опором, приєднана телескопічна антена. Її потенціал щодо землі залежить від параметрів електричного поля. "Уловлені" антеною позитивні і негативні заряди змінюють напругу на виході першого підсилювача, яке через ключ К 1 надходить на вхід другого підсилювача з можливістю регулювання коефіцієнта посилення.

Два інших ключа - До 2 і КЗ - діють в такт з частотою, яку виробляє мультивібратор на інтегральному таймері DA2. Ключ КЗ, приєднаний до антени, пов'язаний з потенціометром R6, при цьому напруга на компенсаторі СЗ і керуючому виведення ключа приблизно дорівнює сумі алгебри від антенного напруги і того, яке задається потенціометром R6. З іншого боку, чутливість першого підсилювача щодо антени залежить від частоти, з якою ємність С 2 розряджається через ключ КЗ.

Частоту мультивибратора можна змінювати потенціометром R1 і перемикачем S2, регулюючи таким чином у великих межах чутливість приладу. Загальна чутливість електронного біолокатора підвищується і при замкнутому положенні перемикача S2.

Натомість позначених на схемі підсилювачів DA1.1 і DA1.2 можна використовувати будь-які операційні підсилювачі з малим вхідним струмом. З вітчизняних мікросхем підійдуть операційні підсилювачі К140УД8, К140УД13, К140УД18, К140УД22, К544УД1. Найбільш зручний в даній схемі двоканальний операційний підсилювач типу К574УД2А, Б. Однак при заміні підсилювачів необхідно застосовувати відповідні ланцюги корекції, а також змінити харчування схеми.

Інтегральна схема DD1 (4066) містить чотири аналогових ключа, три з яких використовуються в схемі. З вітчизняних мікросхем для заміни найбільш підходять двонаправлені перемикачі типу КР1561КТЗ. Замість інтегрального таймера DD2 (7555) можна використовувати вітчизняний аналог К1006ВІ1. Вимірювальна головка розрахована на струм 50 - 500 мА. Діоди VD1, VD2 - будь-які германієві.

Література.

1. Сп. "Amaterske Radio - В", бр. 2, 1989 р . - "Радіо, ТВ, електроника", 8/89.

                                                        Методи ЦАКОВ (РЛ 12/92)                      Матеріал взято з сайту    www. informator. freeservers. com
