Робимо на задній ліхтар вії з світлодіодним стрічки ...

Для модифікації задніх ліхтарі на Chevrolet Aveo вирішили використовувати світлодіодну стрічку DWF-W . Гідність в тому, що вона дуже гнучка і має непоганий зовнішній вигляд, розрахована на 12-15 вольт, спеціально для авто. Краще було-б застосувати стрічку червоного світіння DWF-R , щоб світло через червоні світлофільтри був більш насиченим без жовтуватого відтінку. Але червоної стрічки в той момент не виявилося, значить робимо з білої.

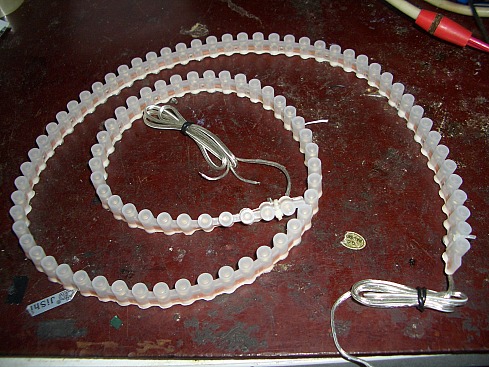

Проведення виведені з обох сторін стрічки, що зручно.

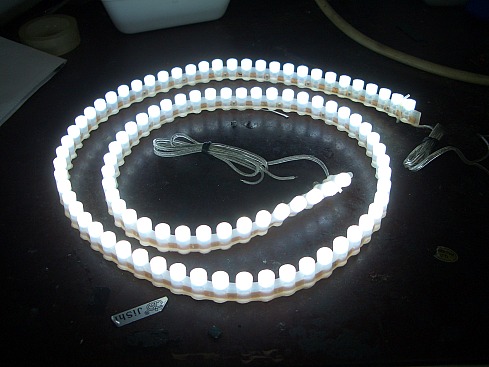

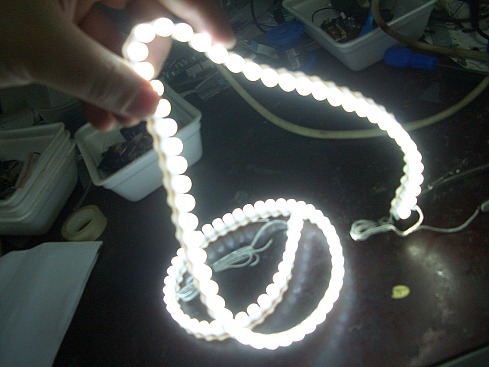

Відразу підключив до блоку живлення, перевірив - світиться.

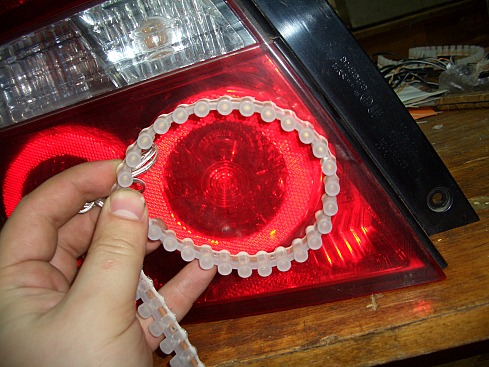

Приблизно визначаємо діаметр кола з урахуванням того що різати стрічку можна кратно трьом діодів.

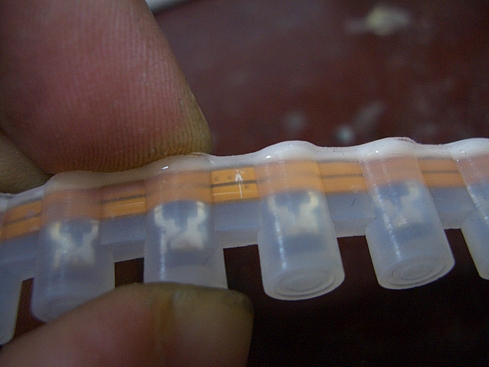

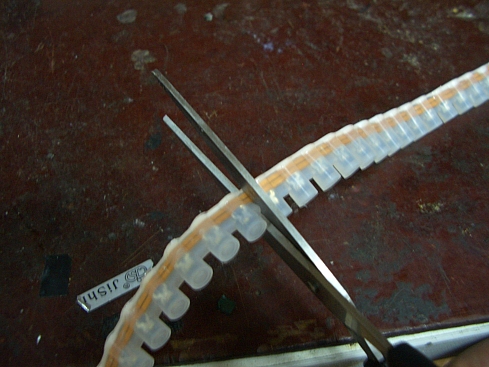

Через кожні три світлодіода стрічка розмічена білої стрілочкою, в цих місцях можна сміливо розрізати.

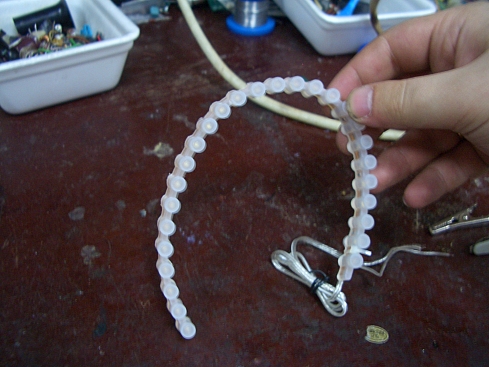

Вийшов ось такий відрізок на 27 діодів

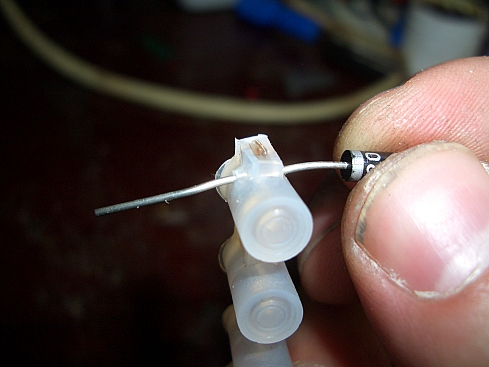

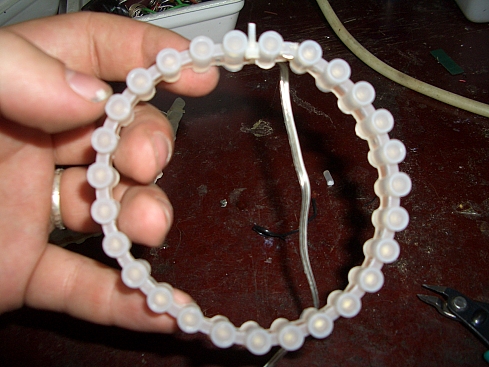

Далі щоб зобразити коло, протикаємо силіконовий край стрічки дротиком (в даному випадку ніжкою від діода), і відповідно з іншого боку їй же.

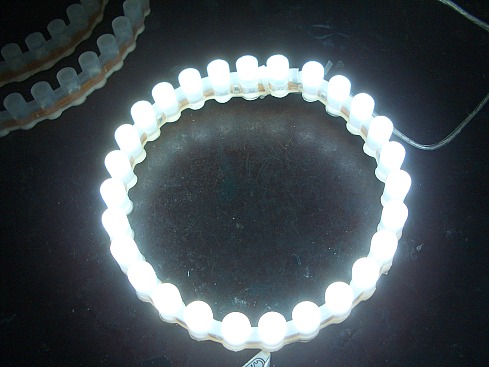

Загинаємо і прибираємо зайве, вийшов такий коло. Повіряти на працездатність.

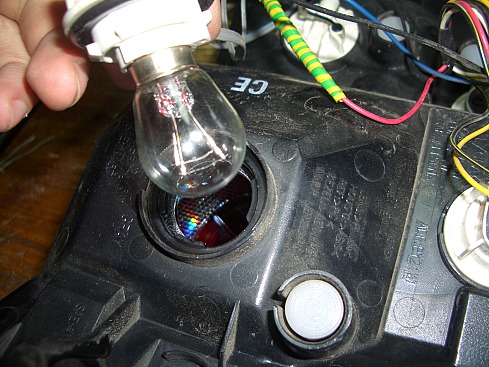

Так як спроби розібрати ліхтар успіхом не увінчалися (він по периметру проклеєний, тому), було вирішено скористатися отвором для цоколя ламп.

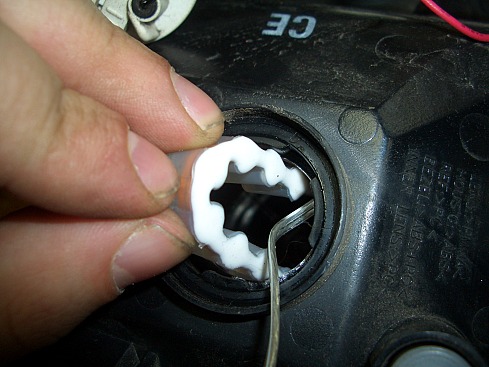

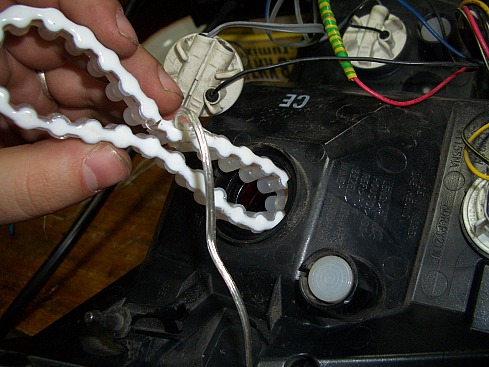

Складаємо і засовуємо всередину.

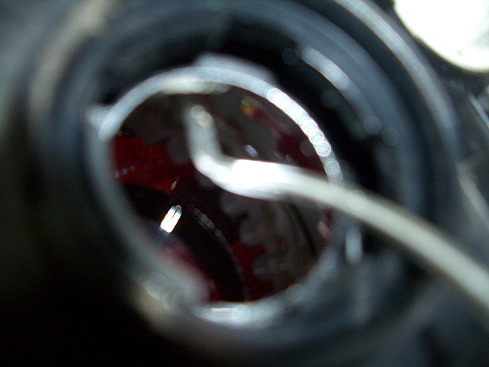

Там коло розправився в потрібну форму. Допомагаємо йому довгою викруткою, розправляємо і коригуємо.

Варто зазначити що дуже вдало збіглося кількість світлодіодів і діаметр кола, нічого приклеювати не довелося, стрічка сіла міцно і надійно.

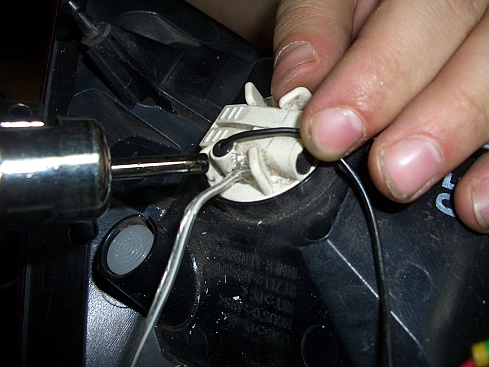

У цоколі лампи свердлимо отвір, протягуємо дріт від стрічки і герметизируем.

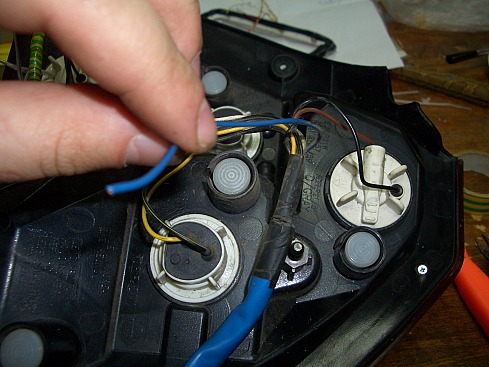

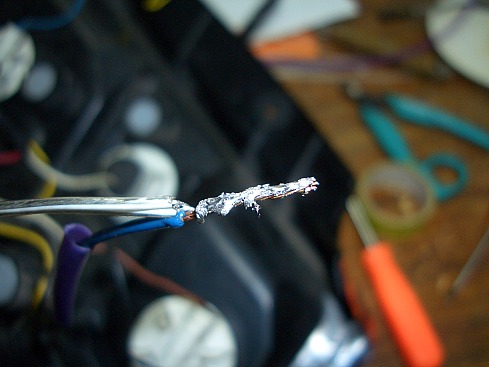

Далі все просто, беремо синій провід- це "плюс" від габаритів, і приєднуємо до нього дроти від наших колец.САМОЕ ГОЛОВНЕ не переплутати ПОЛЯРНІСТЬ, ІНАКШЕ НІЧОГО горіти НЕ БУДЕ.

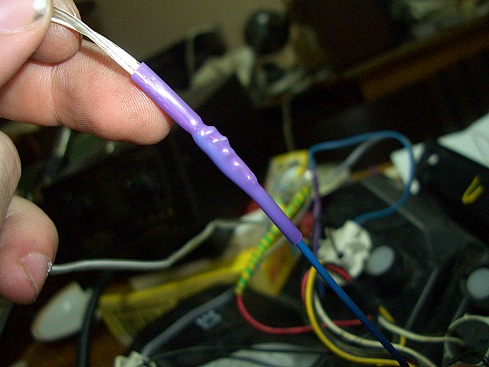

Ізолюємо термоусадочної трубкою.

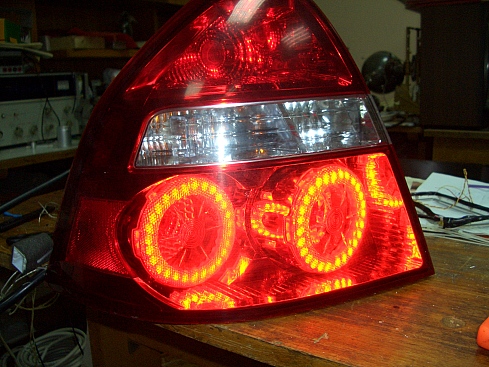

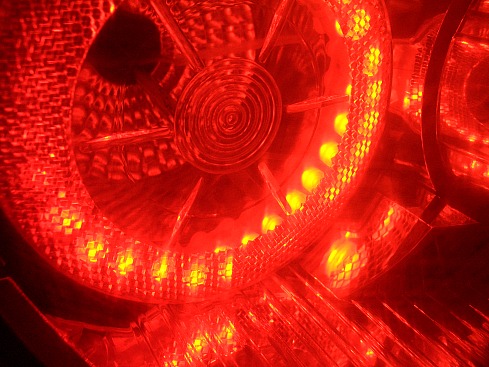

Перевіряємо працездатність в зборі.

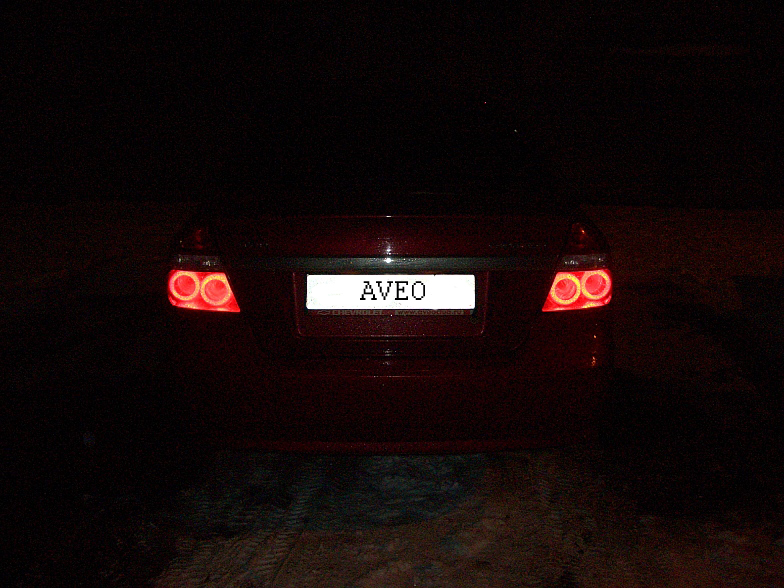

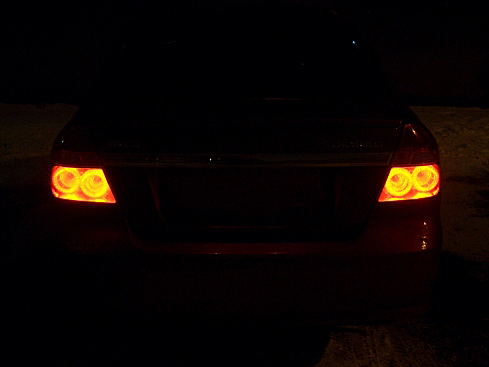

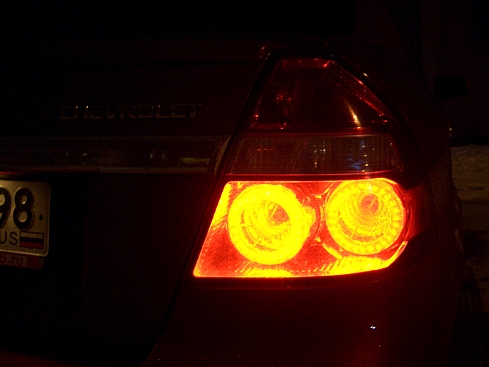

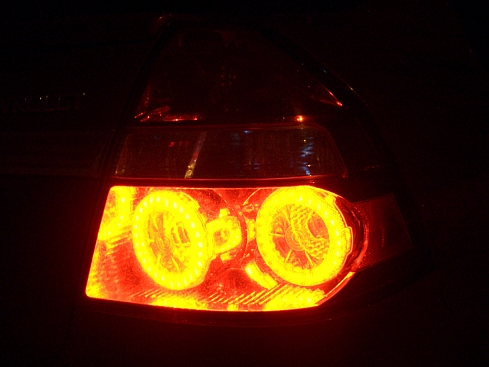

Встановлюємо на машину, і радіємо результатами виконаної роботи.

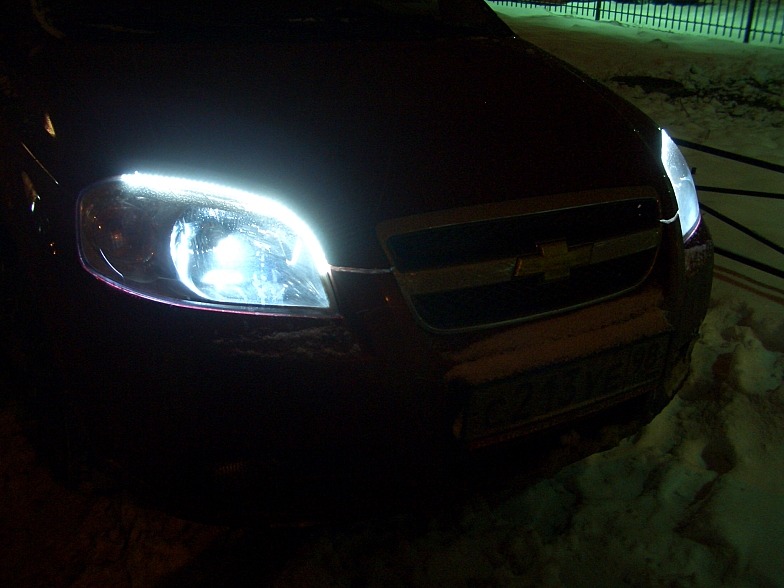

Аналогічним чином пристосовуємо стрічку всередину передньої фари. Можна і зовні, якщо дозволить місце. Благо, що стрічка не боїться води і вологи. Отримуємо ось такі світлодіодні "вії".

Оригінал даної статті можна побачити на форумі www.aveoclub.ru
