ВИНАХІД
Патент Російської Федерації RU2093564

ПОБУТОВИЙ метантенки

Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.03.07

Призначення: утилізація продуктів життєдіяльності тварин, птиці, людини і містять вуглець твердих побутових відходів з виробленням біогазу для потреб опалення, освітлення, приготування їжі, підігріву води та в індивідуальних господарствах.

Суть винаходу: побутової метантенк містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газосборником, що включає плаваючий дзвін, нижня кромка якого розміщена в гідравлічному затворі, керується за допомогою терморегулятора камеру бродіння і твердофазний ферментатор, який розміщений концентрично камері бродіння і виконаний в вигляді стінки з двох півкілець з шарніром. Над фероментатором розміщено перекриття у вигляді конічного кільця, вузьке підставу якого розміщено над гідравлічним затвором.

ОПИС ВИНАХОДИ

Винахід відноситься до утилізації продуктів життєдіяльності тварин, птиці, людини і містять вуглець твердих побутових відходів з виробленням біогазу для потреб опалення, освітлення, приготування їжі, нагрівання води в індивідуальних господарствах.

Відомий метантенк, що містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газосборником, що включає плаваючий дзвін, нижня кромка якого розміщена в гідравлічному затворі [1] недоліком якого є висока витрата біогазу на термостатирование процесу бродіння.

Технічне завдання, яке вирішується використанням винаходу, полягає в підвищенні ефективності роботи пристрою.

Завдання вирішується тим, що твердофазний ферментатор розміщений концентрично камері бродіння і виконаний у вигляді стінки з двох півкілець з шарніром, а над ферментатором розміщено перекриття у вигляді конічного кільця, вузьке підставу якого розміщено над гідравлічним затвором.

Розміщення твердофазного ферментатора концентрично камері бродіння дозволяє перевантажувати недобродів з камери бродіння в твердофазний ферментатор і підвищувати ступінь розпаду органіки, одночасно висока температура ферментатора призводить до загибелі патогенної флори і втрати схожості насіння бур'янів з продуктів життєдіяльності. При термохімічних процесах в твердофазном ферментаторі утворюються водяні пари, які конденсуються при контакті з перекриттям ферментатора, і по похилій стінці конденсат стікає в гідравлічний затвор і підтримує в ньому рівень води між завантаженнями. Виконання стінки ферментатора у вигляді півкілець спрощує завантаження ферментатора після завершення циклу розпаду органіки.

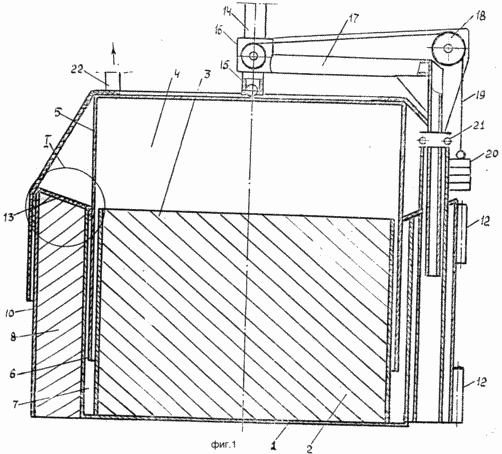

Фіг. 1 показаний поздовжній розріз побутового метантенка

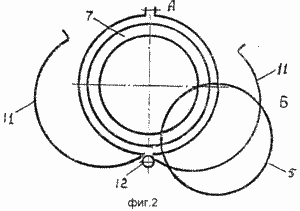

Фіг. 2 - схема стінок ферментатора при завантаженні та розвантаженні.

Побутовий метантенк містить корпус 1 з камерою бродіння 2 в нижній частині і газової порожниною 3 у верхній, повідомленої з газосборником 4, що включає плаваючий дзвін 5, нижня кромка 6 якого розміщена в гідравлічному затворі 7, а камера бродіння 2 термостатіровать розміщеним концентрично НЕ твердофазним ферментатором 8 , виконаним у вигляді стінки 10 з двох півкілець 11 з шарніром 12, а над ним розміщено перекриття у вигляді конічного кільця 13, вузьке підставу якого розташовано над гідравлічним затвором 7. Плаваючий дзвін 5 забезпечений направляючої трубою 14 з шарнірним з'єднанням 15, причому труба 14 розміщена у втулці 16 укосіни 17, забезпеченою блоками 18, тросом 19 і противагою 20, і встановлена ​​на опорі 21.

ПОБУТОВИЙ метантенки працює наступним чином

У камері 2 бродіння відбувається анаеробний розпад завантаження з виділенням біогазу, який відводять через патрубок 22, а надлишковий біогаз виконує газосборнік 4 і піднімає його плаваючий дзвін 5, нижня кромка 6 якого знаходиться в гідравлічному затворі 7, при цьому напрямна труба 14 переміщається у втулці 16 укосіни 17, а шарнір 15 попереджає заклинювання кромки 6 в гідравлічному затворі 7. Підбором противаг 20 регулюють тиск біогазу в газозбірнику 4. Після часткового розпаду продуктів життєдіяльності в камері 2 бродіння і припинення інтенсивного газовиділення дзвін 5 укосиною 17 переміщують з положення "а" в положення "Б", розсовують півкільця 11 в шарнірі 12 стінки 10 і виробляють вивантаження компосту з твердофазного ферментатора 8. Потім півкільця 11 зрушують в стінку 10 і виробляють перевантаження недоброда з камери 2 бродіння в твердофазний ферментатор 8. Встановлюють плаваючий дзвін 5 нижньою крайкою 6 в гідравлічний затвор 7 і починається процес бродіння. Недобродів в твердофазном ферментаторі 8 підвищує температуру в масі до 50 70 ^{o C,} що призводить до загибелі патогенної флори і насіння бур'янів, одночасно тепло ферментації термостатирует процес бродіння в камері 2. При ферментації виділяються водяні пари, які конденсуються на перегородці конічного кільця 13, і конденсат компенсує спад води з гідравлічного затвора 7. Зазвичай встановлюють паралельно 2 побутові метантенка.

ФОРМУЛА ВИНАХОДУ

Побутовий метантенк, що містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній частині, повідомленої з газосборником, виконаним у вигляді плаваючого дзвони, нижня кромка якого розміщена в гідрозатвори, що відрізняється тим, що він додатково містить твердофазний ферментер, розміщений концентрично камері бродіння, причому над ферментерами розміщено перекриття у вигляді конічного кільця, вузьке підставу якого розміщено над гідравлічним затвором.

Версія для друку
Дата публікації 18.12.2006гг
